绝对值编码器(法国雷恩PRECILEC)的主要特点

文章来源:开地电子原创  发布时间:2020/07/20    点击数:

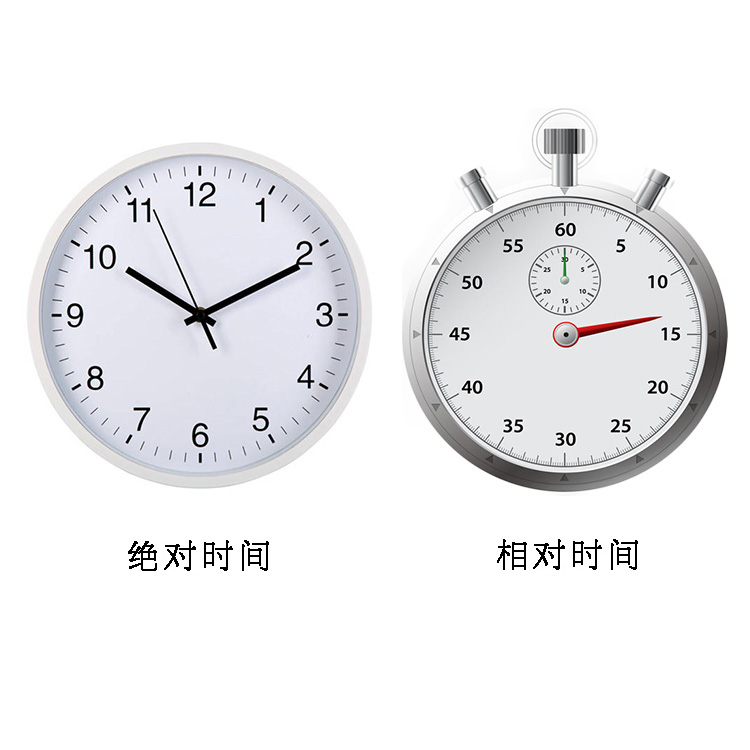

绝对值编码器的内部的“绝对值”的定义,是指编码器内部的所有位置值,在编码器生产出厂后,其量程内所有的位置已经“绝对”地确定在编码器内,在初始化原点后,每一个位置独立并具有唯一性,它的内部及外部每一次数据刷新读取,都不依赖于前次的数据读取,无论是编码器内部还是编码器外部,都不应存在“计数”与前次读数的累加计算,因为这样的数据就不是“独立”“唯一”“量程内所有位置已经预先绝对确立”了,也就不符合“绝对”这个词的含义了。打个比方,普通的钟表按照绝对时间计时,计算的是绝对时间,不需要参考点。而秒表则是以相对计时,计算的是相对时间。

雷恩绝对值编码器在生产过程中就注重产品质量,生产的绝对值编码器产品都是量程内所有的位置已经“绝对”地确定在编码器。是真正意义上的绝对值编码器。下面简单的针对雷恩绝对值编码器产品做个简单介绍。

雷恩绝对值编码器属于雷恩品牌中系列下的一种编码器类型,其主要以RCM系列为典型代表。雷恩PRECILEC品牌目前提供的产品有:增量式编码器RCI系列、绝对值编码器RCM系列、重载系列编码器、测速电机RE.0444R系列、超速开关RCO系列及其它附件类产品。

雷恩绝对值编码器产品有单圈绝对值编码器和多圈绝对值编码器产品。多圈绝对值编码器,除了360度内的位置都是绝对唯一的以外,在超过360度后继续有齿轮机械带动的绝对值码盘,仍然提供“独立”“唯一”、不依赖于前次数据刷新读取累加的绝对编码。

雷恩单圈绝对值编码器

雷恩单圈绝对值编码器可以确定他们的物理位置在任何给定的时刻使用唯一的代码在一个旋转周期,即使没有参考点。这个独特的代码是由一个发光二极管和光敏细胞的接收系统单独读出的同心光学轨道。这些磁道是用灰色编码的,它的优点是在每步只改变一个磁道(一个位)的状态,从而确保读取没有任何错误的二进制代码

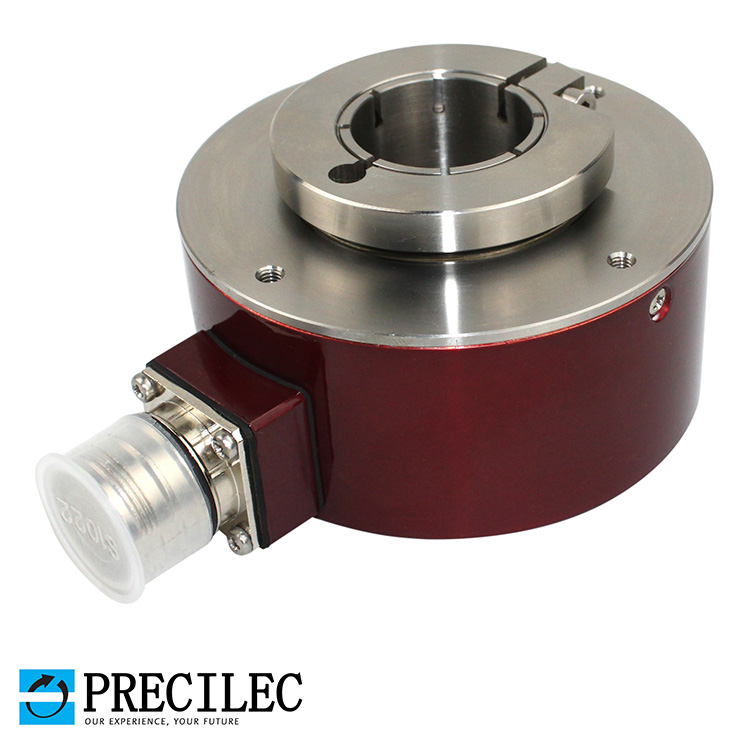

绝对值编码器雷恩precilec单圈编码器

雷恩多圈绝对值编码器

多圈绝对编码器,除了读取旋转时的位置外,还允许计算已进行的旋转数。这种计数是通过与一个或多个其他编码盘相关联的机械齿轮来实现的(旋转计数到16384圈- 14位)。

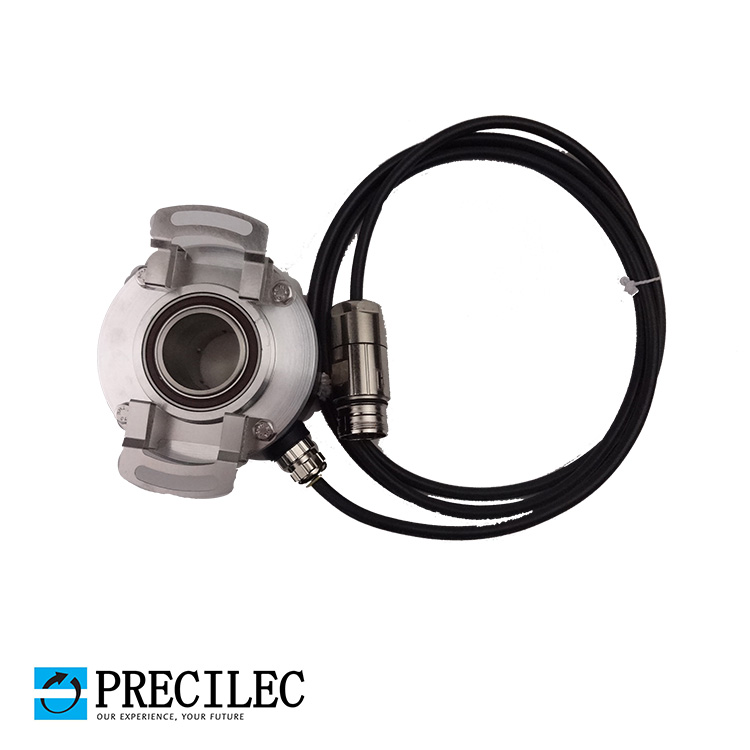

绝对值编码器雷恩precilec多圈编码器

雷恩绝对值编码器的主要特点

编码器采用紧凑设计理念,将高精光学元器件高度集成

采用光学机械齿轮原理,高可靠的数据传输设计

丰富的通讯接口,包括ProfiNET总线通讯, Canopen ,SSI, Profibus-DP,模拟量等等

优秀的品质:高分辨率,大量程,高精度;单圈分辨率最大可达65536 (16bits ), 多圈数可达16384(14bits)

ProfiNET通讯传输速率10 / 100 Mbit

高级别防护等级IP66/IP67(不锈钢壳体可选)

优异的温度范围 -40°C...+85 °C

专为钢铁冶金行业、起重行业、造纸行业、木材加工行业设计制造

绝对值编码器(雷恩Precilec)常见编码器型号:

RCM90X-20130-K2B0-S7

RCM90S-3H257-GS311

RCM58SP-2C10-SS0013

RCM58D-00302-1024

RCM58C-2BES-C1312-31-007

RCM510-PDPB-1312-BR0-0CC

RCM9-25//15012//1312//S1//S002

RCM9140-PG0010-S012-TL150

RCM90X-32130-50C

RCM90X-201930-102F-200

RCM90X-20130-32B

RCM90SP-T20-1319-CT12R-S107

RCM90SP-F12-SG-0613-CR15

RCM90SP-5H30-N-00-1213-26-D01

RCM90-S12-BCS-25-S7R020

RCM90M-H3-GS1-S1-DR-S0

RCM90C-51G-13/12-AS-00

RCM78-S125K-G2500I1

RCM63X-50037-Q6R00S1

RCM58X-26G2-X02

RCM58SP-T12G-S1S3CR20

RCM58SP-C10S1S2-CR2D0

RCM58SP-C10B-S1S3DR020

RCM58SP-C101KS3-DRSX

RCM58SP-B15G-S1S3CR20

RCM58M-C10TS3G1S0

RCM58M-B15TS3G1S0

RCM58D-00302-1024

RCM58-C10-GS1-DR-1312 -S100

RCM58-C10-GS1-CR1-25

RCM58-C10G-S1-CR1-1312

RCM58-C10-CR1-25VK72

RCM190S-610012-730H-SQ

RCM190M-200178-A2G0

RCM115-11011-123-A9

RCM058S-C10-NGCR1-13-S0

RMC58-14-53-500-CR2000

RMC58-00500-S007

RKC-10-10-S

RCM9-25//15012//1312//S1//S002

RCM90X-20120-K2B0

RCM90X-20120-102F-SP

RCM90X-20120-102F-SP

RCM90-T20-5SG-0013-DR-S07

RCM90I-101720-1028

RCM58X-11013-0251

RCM58X-02767-A05

RCM58SP-2C10-SS0013

RCM58-C10-02-1-CR1-0016-02

RCM58-C10-02-1-CR1-0016-02

RCM510-2510-3P

RCM190X-20120-102F-A9
