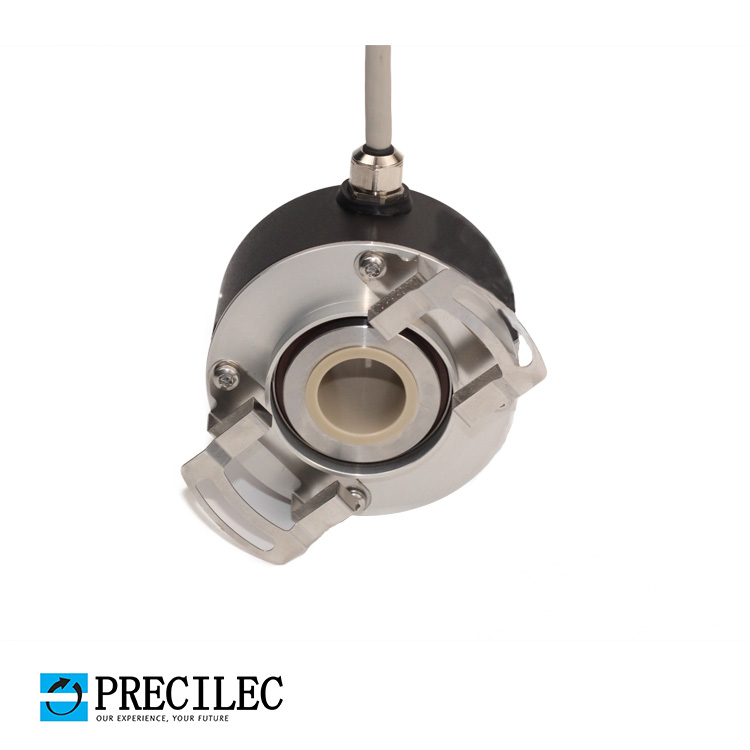

雷恩PRECILEC I9H系列增量式编码器

文章来源:开地电子原创  发布时间:2020/07/27    点击数:

雷恩PRECILEC I9H系列是精密光学增量编码器;专为在工业中精确测量转速和旋转轴位置的应用环境而设计:比如钢铁、工程机械、风电、电机驱动等…;他们使用微分光学测量和比率处理的信号,以最小化温度和光二极管老化的影响,大幅延长了编码器的使用寿命;使用通用互补的推挽输出接口和更大的电源电压范围,使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。


主要特点:

重载空心轴编码器

可双安装组合

可输出A、B、Z、/A、/B、/Z信号

短路保护和极性反转保护


电气参数:

•供电电压:±5V-10V到±11-30vdc与反极性保护

•空载电源电流:100mA

•输出信号:TTL或HTL

•最大输出频率:100KHz

•最大负载电流/通道: 20mA/ 50mA

机械参数:

•最高持续转速: 4500转

•启动扭矩:≤2.5 N.cm

•轴惯性:500gr.cm2

•重量:850克

•防护等级 : IP65

•最大冲击:30g, 11 ms (IEC 68-2-27)

•最大震动:10g, 10- 500hz (IEC 68-2-6)

•轴端承受力:轴向:50N 径向:80N

常见I9H系列增量编码器型号:

I9H30-T5-33-1024-CR5000-A

I9H-30//5533//01024//CR2000-A

I9H16 55 30 500 CR2000A

I9H16-55-30-500-CR2000A

I9H30-P5-30-4096-CR-2000-A

I9H20-55-33-1024-CR2000-A

I9H30-5533-1024-CR2000-C150

I9H 21 P5 33 1024 BRA

I9H 20 P5 33 1024 BRA

XI9H-12-5533-1024-CR2000-A  9445/009

I9H-16-55-33-2048-CR3000-LH200
