单轴360度量程耐低温倾角传感器ACS-360-1-M100-VK2-PM

文章来源:开地电子原创  发布时间:2020/07/30    点击数:

单轴360度量程耐低温倾角传感器ACS-360-1-M100-VK2-PM是博思特品牌下的单轴大量程倾角传感器;博思特倾角传感器有两种型号的产品可供选择。一种产品为单轴型,其测量的倾斜角度在0-360°度(顺时针或逆时针)的范围内;另一种是双轴型,其测量的角度在 ± 80 °斜度范围内;ACS-360-1-M100-VK2-PM属于360度大量程单轴相产品,其特点主要是可在严酷的低温情况下正常工作。产品主要应用于光热发电、光伏能源、电力上面。

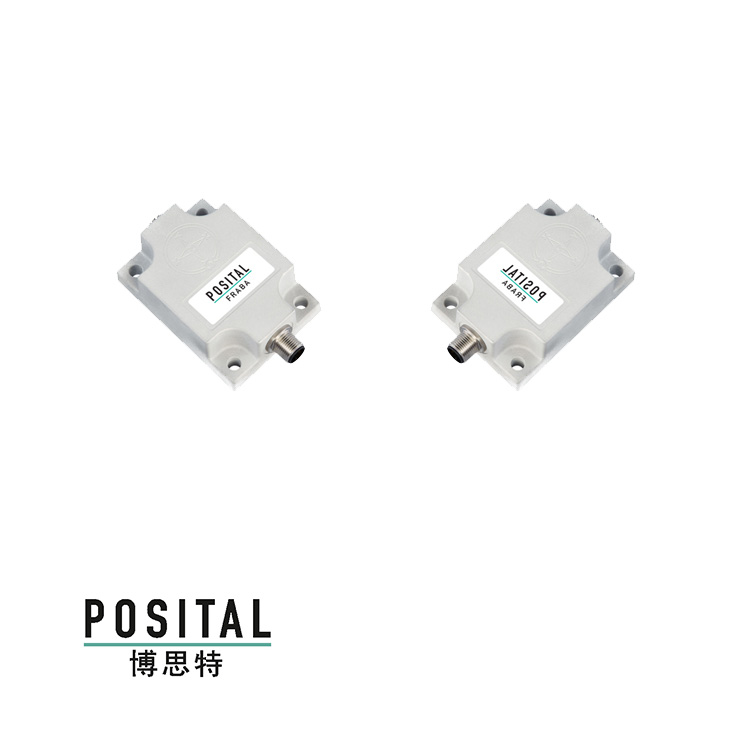

单轴360度量程耐低温倾角传感器ACS-360-1-M100-VK2-PM

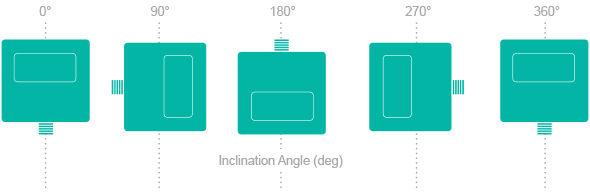

ACS-360-1-M100-VK2-PM单轴倾斜,用于垂直安装,测量单轴输出

单轴倾角传感器

ACS-360-1-M100-VK2-PM主要一般参数:

一般数据

使用范围         单轴方向位置和水平测量

测量范围         360°

绝对精度         0.10°

分 辨 率         0.01°

电气数据

电源电压                  4.5 – 30 VDC

功    耗                     ≤ 100 mA @5V, ≤ 45 mA @10V, ≤ 25 mA @24V

EMC:发射干扰           DIN EN 61000-6-4

EMC:抗干扰              DIN EN 61000-6-2

反极性保护               是

短路保护                  是

环境规格

工作温度                   - +85 °C (+185 °F)

存储温度                   -40 °C (-40 °F) – +85 °C (+185 °F)

溫度漂移                   0.004°/ K

外壳防护等级            IP68/IP69K

耐冲击性                   ≤ 100g (6毫秒半弦波, EN 60068-2-27)

耐振动性                  1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)

机械数据

外壳材料               铸造铝合金

灌封材料               PUR电缆(聚氨酯材料)

重    量                 220 g (0.49 lb)

MTTF                    450 years @ 40 °C

认    证                 CE

接口

接    口               Modbus RTU

建立时间                320 ms

输出驱动器              Desc

默认的节点ID           127d

电气连接

连接类型             连接器 M12

连接器               M12,公型,  5针,  A码

产品寿命周期信息

产品寿命周期信息         新产品

电气连接

Approval  CE + cULus

連接計劃

信號                         密碼數

Power Supply              2

GND                           3

RS485 A +                  4

RS485 B -                  5

Signal GND                1
