CARLEN AC150系列编码器

文章来源:开地电子原创  发布时间:2020/07/06    点击数:

CARLEN AC150系列编码器是CARLEN品牌中的一种,该系列属于光电绝对值编码器系列,采用精密光学元件;CARLEN品牌还有很多通讯接口供用户选择,其中包含PROFIBUS-DP,Profinet,SSI,Canopen,模拟量等等;测量量程有单圈和多圈;该系类坚固耐用,性能优异,使用寿命长,被广泛应用于冶金,军工,矿产,机械等生产领域。

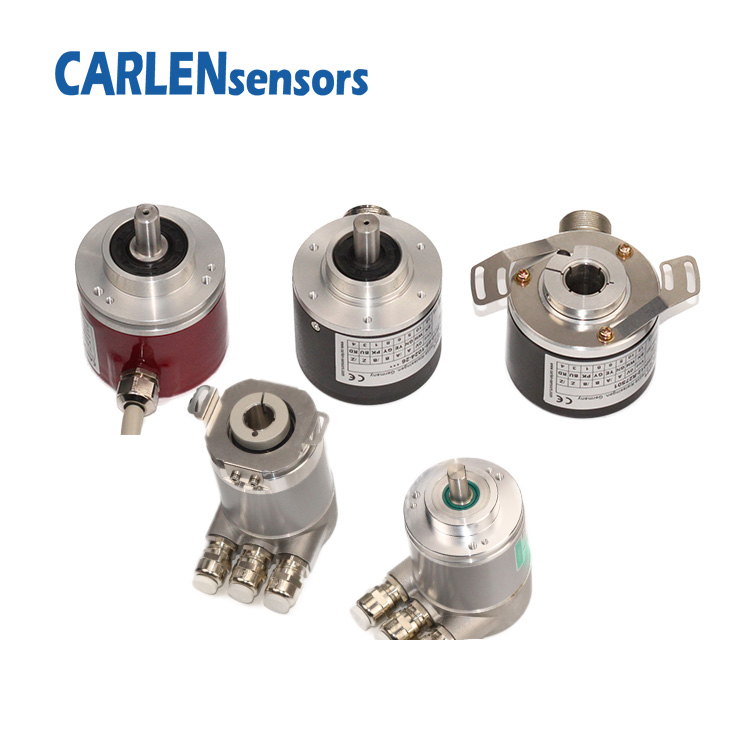

CARLEN AC150系列编码器

AC150系列编码器产品特点:

58mm工业标准编码器

稳健紧凑的概念

高防护等级IP65,IP67选项,带密封

带密封法兰的精密滚珠轴承

码盘由坚固耐用的塑料制成或高精度光学玻璃

齿轮转动数的机械记忆

高分辨率可用:65536(21位),向上计数16 384(14位)

高性能温度-40°C至85°C

极性反转和短路保护

典型的AC150系列编码器一般参数:

AC150系列编码器电气参数:

供电电压 5-30VDC

消耗电流 10伏直流电时最大230毫安,24伏直流电时最大100毫安

电力消耗 最大2.5W

LSB频率  800KHZ

EMC EN61000-6-4   EN61000-6-2

AC150系列编码器机械参数:

材料:外壳:铝; 机身:铝;轴:不锈钢

最大连续速度: 12000 RPM(多圈的:6000 RPM)

轴端承受力:轴向:40N 径向:110 N

转动惯量:≤30 g.cm²

启动力矩:3N.cm (无轴封)

工作温度范围:- 40 + 85 C

储存温度范围:-40…+ 85 C

IP防护等级: IP64:轴(IP66:轴封)

湿度98%(无液态)

震动系数: ≤10g (10Hz -2000Hz) (EN 60068-2-6)

≤100g (6ms) (EN 60068-2-27)

重量: 单圈550g,多圈600g

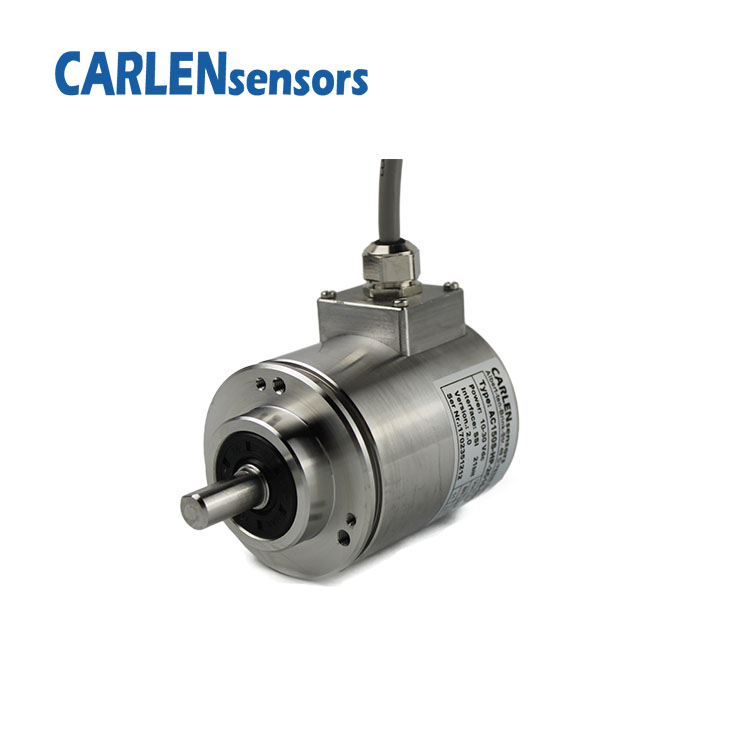

CARLEN AC150系列编码器

AC150系列编码器常见型号:

AC150D-T105F-S4-8

AC150S-SSG13-007

AC150S-30057-PNT29

AC1501-2C10-5PG-0013-26

AC150S-20215-K2A0

AC150S-SSG13-006

AC150D-K155F-S4-8-S0

AC150P-G1213-007

AC150C-C0016-S6SW

AC150S-S1437-007D2

AC150D-F2-00-T25D4

AC150C-2C15-CBS420

AC150S-S1438-007D4

AC1501-02C10-5F-1213-11-S03

AC150S-S1438-T120

AC150S-SS13G0-T1208

AC190S-10027-ST005

AC150S-H-5B155SG21-26S1

AC150A-A02-17L10S-S1

AC150S-H-5B15-SG21-26S0

AC150S-HP-2C10-5SG-0021-26-S03

AC150S-HP-21G-S005

AC150S-H-2C10-5SG-0021-26-S03

AC150D-5B15-5F-1213-3P-003

AC150D-2C10-5F-1213-28-SV

AC150D-2C10-5F-1213-28

AC150C-2C10-5CB-0016-26H

AC150C-2C10-5CB-0014-26H

AC150-C10-4P3A2-B1-1213-030-S3

AC1501-2S10-6PG-1212-26

AC1501-2S10-5F-1212-8

AC1501-2S06-5BK-0012-16-S002

AC1501-2C10-EF-1213-8-S002

AC1501-2C10-5SG-1213-26-S002

AC1501-2C10-5SG-0013-26-S002

AC1501-2C10-5SB-1213-28

AC1501-2C10-5SB-1213-26

AC1501-2C10-5SB-0013-26

AC1501-2C10-5PG-0013-26

AC1501-2C10-5MB-25-27-S0

AC1501-2C10-5F-1213-8-S1

AC1501-2C10-5F-1213-8

AC1501-2C10-501-0013-26-S002

AC1501-02C10-5F-1213-8-S03

AC1501-02C10-5F-1213-11-S03

AC1501-02C10-5F-1213-10-S03

AC1500-XXXX-C100-CR05S

AC1500-T12-5SG-1212-26

AC1500-T10-5-SG-1213-26

AC1500-DPB25-B15-OCC

AC1500-B15-5F-1213-8

AC1500-B12-5PG-1213-16-S07

AC1500-B12-5PG-0010-26

AC1500-B10-5SG-1213-8

AC1500-B10-5F-1213-8

AC150S-HP-2C10-5SG-0021-26-S03

AC150E M-T1120-C10-S301

AC150DM.T-2CB-2-6FB-1213-28-S3

AC150C-5H125CB-1213-26-SO

AC150C-5H125CB-1213-26-SO

AC1501-02C10-5F-1213-10-S03

AC1580-N1206-F10-N6

AC1580.T-4AV6-S13-N60-S3

AC150S-HP-5B15-7SG-0021-26-S02

AC150S-HP-2C10-5SG-0021-26-S03

AC150S-DSS-S-1000-S003

AC150S-221010-40-C

AC150P-6A12-S06W-S301

AC150P-6A114-S12R2-S301

AC150EM-T1120-C10-S301

AC150D-T105F-S4-8

AC150DM.T-2CB-2-6FB-1213-28-S3

AC150D-F200-T25D3

AC150D M.T-2CB-2-6FB-1213-28-S3

AC150C-R0221-130106

AC150A-10-12L-0013-S3

AC150-511023-F10-K03

AC150.T-R102-13-K03

AC150.T-E202A-S311

AC150.T-520012F-S311
