选择增量编码器时，需要考虑哪些技术指标？

文章来源：上海开地电子有限公司发布时间：2025/04/29    点击数：
      选择增量编码器时，需要考虑分辨率、精度、响应频率、输出信号类型等多个技术指标，以下是详细介绍：

一、编码器的分辨率
      编码器分辨率是什么?指编码器每转一圈所产生的脉冲数，通常用线数（PPR）来表示。例如，一个编码器的分辨率为 1000PPR，意味着它每转一圈会产生 1000 个脉冲。
      分辨率越高，对旋转角度的测量就越精确，能够检测到更小的角度变化。在需要高精度位置控制或速度测量的应用中，如数控机床、机器人等，通常需要选择高分辨率的增量编码器。

二、编码器的精度
       编码器的精度是什么？表示编码器测量结果与真实值之间的接近程度，通常以角度误差或线性误差来衡量。
       高精度的编码器能够提供更准确的位置和速度信息，对于保证系统的性能和稳定性至关重要。在一些对精度要求极高的应用，如航空航天、精密仪器制造等领域，需要选择精度高的增量编码器。

三、编码器响应频率
       编码器响应频率是什么？指编码器能够准确响应的最高信号频率，通常以 Hz 为单位。它决定了编码器在高速旋转时能够正常工作的能力。

如果应用中涉及到高速旋转的物体，如高速电机、离心机等，就需要选择响应频率高的增量编码器，以确保在高转速下仍能准确测量转速和位置，避免信号丢失或错误。

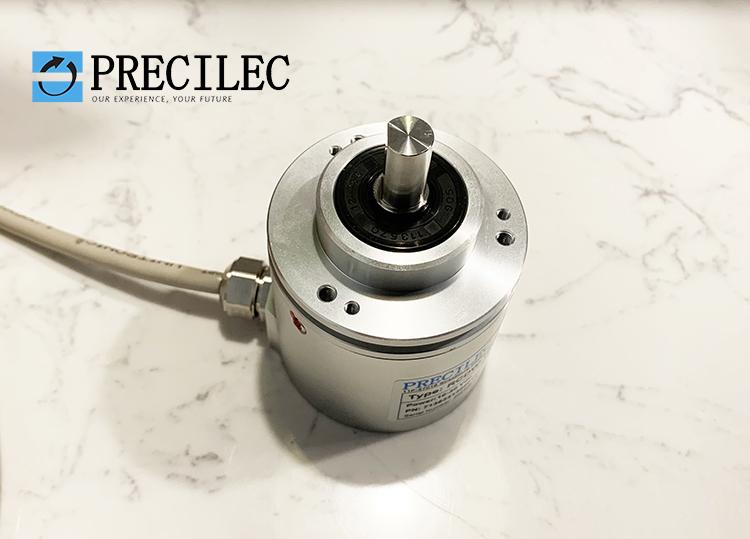

增量编码器

四、编码器的输出信号类型
       编码器的输出信号类型是什么？常见的增量编码器输出信号有 TTL、HTL、RS422、正弦波等类型。不同的输出信号具有不同的电气特性和适用范围。
       TTL 信号适用于短距离传输和高速应用；HTL 信号抗干扰能力强，适用于恶劣环境；RS422 信号适合长距离传输；正弦波信号则常用于高精度测量系统。需要根据具体的应用场景和与其他设备的接口要求来选择合适的输出信号类型。

五、编码器的工作电压
       编码器的工作电压是什么？编码器正常工作所需的电源电压。常见的工作电压有 5V、12V、24V 等。
       选择的编码器工作电压应与系统的电源电压相匹配，否则可能导致编码器无法正常工作或损坏。

六、编码器防护等级
      编码器的防护等级表示编码器对外部环境的防护能力，通常用 IP（Ingress Protection）等级来表示。例如，IP67 表示编码器防尘等级为 6 级（完全防止灰尘侵入），防水等级为 7 级（在一定压力下，可确保长时间浸入水中不受影响）。
      在恶劣的工业环境中，如粉尘多、潮湿或有腐蚀性气体的场所，需要选择防护等级高的编码器，以保证其可靠性和使用寿命。

七、编码器的机械安装方式
      编码器的机械安装方式包括轴型、轴套型、夹紧法兰型、同步法兰型等多种安装方式。
      需要根据实际的安装空间和设备结构来选择合适的安装方式，确保编码器能够牢固安装并与旋转轴准确连接，以避免因安装不当导致测量误差或设备损坏。

八、编码器的使用寿命
      编码器使用寿命是指编码器在正常工作条件下能够稳定运行的时间或转数。
对于一些长期运行的设备，如工业生产线中的电机、电梯等，需要选择使用寿命长的编码器，以减少维护和更换的频率，降低成本。
