雷恩重载型编码器在钢厂天车定位系统中的成功应用案例

文章来源：上海开地电子有限公司发布时间：2025/09/08 点击数：

在钢厂天车定位系统中，法国雷恩PRECILEC重载型编码器凭借其高可靠性、抗恶劣环境能力和高精度，成为实现自动化搬运与精准控制的核心部件。以下结合具体应用场景与技术细节，解析其实际应用案例与价值：

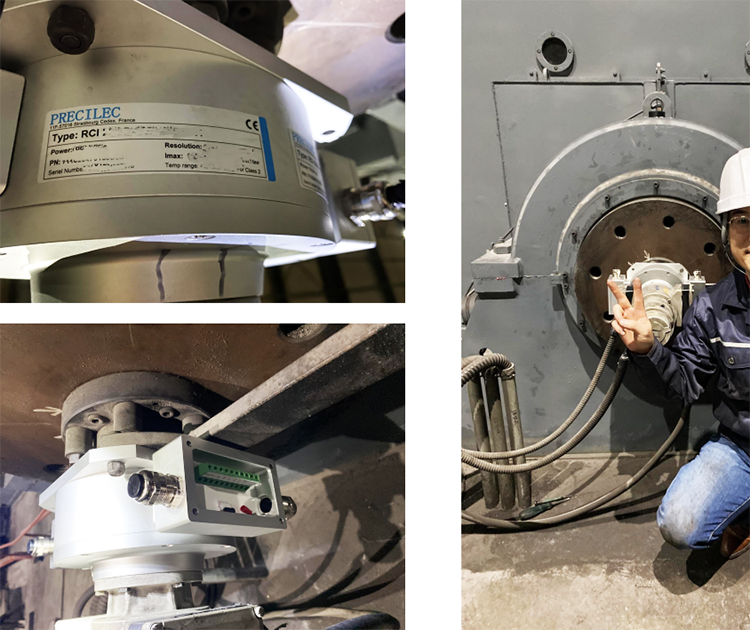

雷恩RCI14重载型编码器应用现场图

一、雷恩重载型编码器典型应用案例解析

1、雷恩 RCI14 与RCM14在大型天车中的协同应用
某钢厂热轧车间的 400 吨铸造天车采用雷恩RCI14 增量编码器与RCM14 绝对值编码器的组合方案：
RCI14安装在驱动电机轴上，实时监测大车、小车驱动轮的转速，通过双路差分信号输出（RS422），确保两侧轨道速度同步精度达 ±0.5%，避免因速度差导致的天车 “啃轨” 现象。其两端式宽间隙轴承设计可承受 600N 径向负载和 450N 轴向负载，在振幅 5g、频率 50Hz 的振动环境下仍能稳定工作。
雷恩绝对位置传感器，采用microGEN 无齿轮自发电技术，通过 SSI 接口实时反馈天车的绝对位置，分辨率达 16 位（即 ±0.015% FS）。其铝制外壳防护等级达 IP67，可在 100℃高温下正常工作，解决了传统增量编码器需定期回零的问题。
应用效果：天车定位精度从改造前的 ±15cm 提升至 ±3cm，年减少因定位偏差导致的钢卷碰撞损失约 120 万元，同时维护周期从每月 1 次延长至每季度 1 次。

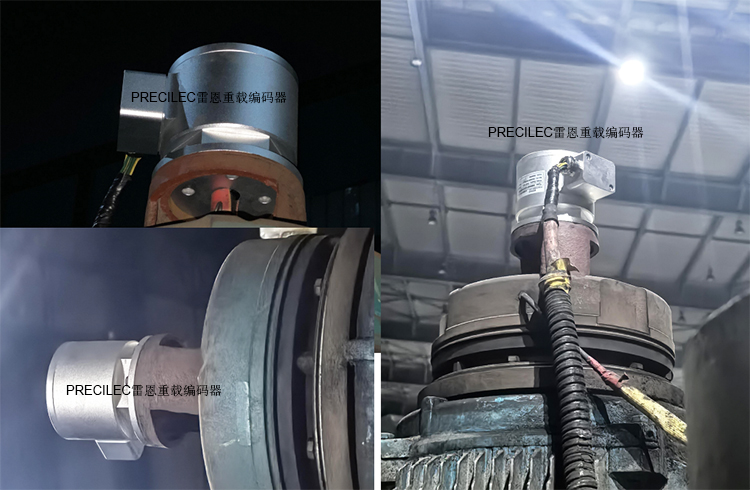

钢厂应用现场图

2、雷恩编码器在冷轧车间的抗振应用

某冷轧厂酸洗车间的 20 吨天车选用雷恩PRECILEC重载编码器，针对酸雾腐蚀和高频振动（10-2000Hz）进行定制化设计：
结构优化：采用 316 不锈钢外壳和 IP66 防护等级，内部电路板涂覆三防漆，抵御酸雾侵蚀；双轴承支撑结构可承受 200N 径向负载，确保在天车频繁启停（日均 200 次以上）时的稳定性。
信号处理：输出 RS422 差分信号，传输距离达 500 米，结合 PLC 的卡尔曼滤波算法，将定位噪声从 ±8mm 降至 ±1.5mm，满足酸洗线对钢卷对中精度的严苛要求。
经济效益：改造后年维护成本下降 65%，单次故障维修时间从 4 小时缩短至 30 分钟，酸洗线产能提升 8%。

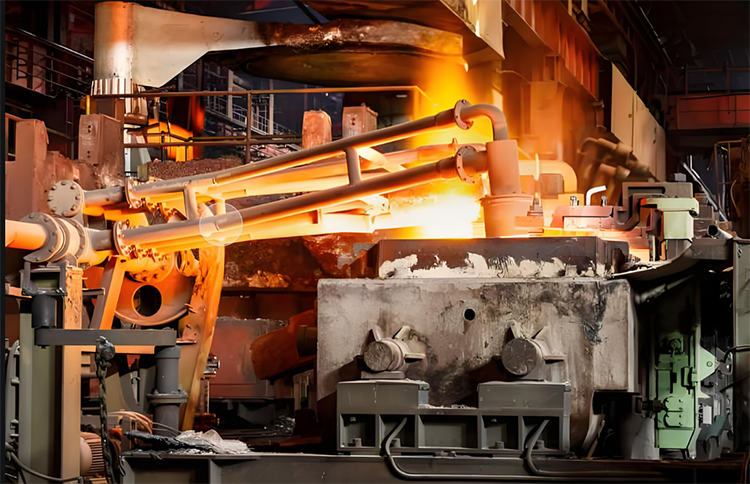

雷恩重载编码器应用现场图

3、雷恩重载编码器钢厂成功应用案例
某特钢企业在 50 吨天车上部署雷恩增量型重载编码器的组合系统：
功能实现：编码器信号通过 SM1231 模拟量模块接入 PLC，结合防摇摆算法（基于模糊 PID 控制），将钢卷摆动幅度从 ±0.8 米降至 ±0.2 米；通过电子凸轮功能实现定点自动定位，精度达 ±20mm。
抗干扰设计：编码器电缆采用双层屏蔽双绞线，两端接地并加装磁环，有效抑制钢厂电弧炉产生的 30V/m 射频干扰，信号误码率从改造前的 0.3% 降至 0.01%。
系统扩展：通过 5G 无线网络将天车位置数据上传至 L2 级管理系统，实现多台天车的协同调度，库区物流效率提升 25%。
