德国博思特POSITAL拉线编码器LU0-C901B-1216-6E6A-CRW

文章来源:www.kindele.com  发布时间:2021/08/23    点击数:

拉线编码器的功能是把机械运动转换成可以计量,记录或传送的电信号。拉线编码器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。

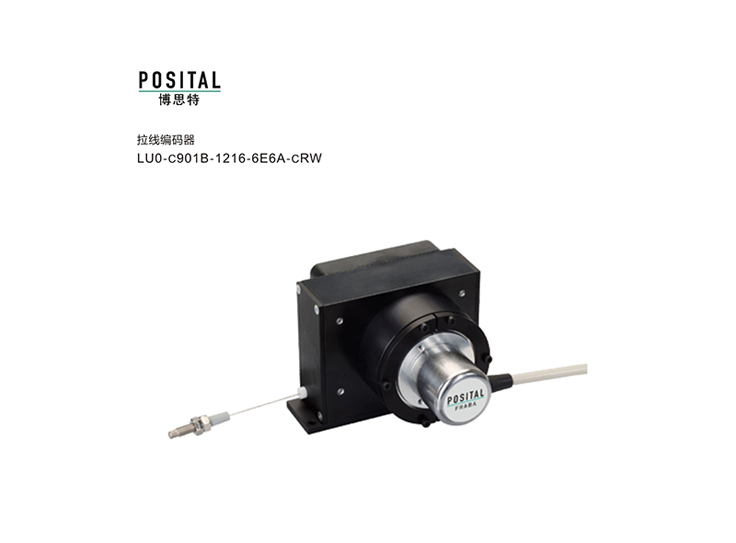

 拉线编码器

POSITAL拉线编码器产品特点:

拉线编码器均用高精密电脑自动智能线性修刻技术,误差小,输出数据稳定,精度高,产品最高运行速度可达5/秒,运行稳定寿命可达1000万次。



博思特拉线编码器应用:

拉线编码器广泛应用于化工机械、汽车、医疗、注塑机械、橡胶机械、木工机械、同步顶升液压平台、水利检测与控制、闸门开度、自动化纺织机械、自动化产线闭环控制系统等多种领域,公司有独立的技术研发部门,欢迎您来接洽各种产品或产线升级改造技术,公司可为您的升级提供全方位的技术支持。



德国博思特拉线编码器

LU0-C901B-1216-6E6A-CRW产品参数:

电源 9 – 30 VDC

功耗 ≤ 1.2 W

启动时间  <500 ms

工作温度  -20 °C (-4 °F) - +80 °C (+176 °F)

重量 1015 g (2.24 lb)



机械数据

最大测量长度    6.00 m

线毂周长  200 mm

线绳材质  不锈钢

线绳直径  0.60 mm

编码器外壳材料

线位移的最大速度     3 m/s

线绳最大加速度        2.4 g

最大拉出力       8.0 N

最小回缩力       3.0 N

线绳连接  M4制螺纹

最大。出线角度。     ±10°



传感器数据

技术 磁电 (≤ 0.09°)

精度 ±0.006 % FSO

重复性      ±0.003 % FSO

分辨率 单圈     16

分辨率 多圈     12

近似线性分辨率        3.1 µm (理论上), 受限于机械结构

输出码制  二进制码



接口

通讯接口  SAE J1939

Profil        J1939 specific

编程功能  分辨率,预置,波特率,CAN标识符

手动功能  可编程

传输速率  最小20K波特,最大1M波特

接口周期  ≥ 1 ms



输出

输出驱动器       Desc

功耗 ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC

反极性保护

短路保护

MTTF       240 years @ 40 °C



电气连接

连接方向  径向 6

连接类型  电缆/连接器

电缆长度  1 m [39"]

导线截面  0.14 mm² / AWG 26

材料 / 类型      PVC

电缆直径  6 mm (0.24 in)

最小弯曲半径    46 mm (1.81") 固定, 61 mm (2.4") 弯曲

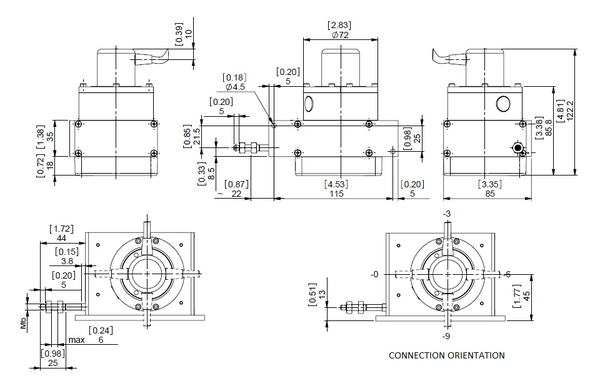

拉线编码器尺寸图
