雷恩precilec 防水、耐高温 增量式编码器

文章来源:开地电子原创  发布时间:2021/08/05    点击数:

夏季高温高湿的应用环境很容易导致处于底层的编码器,传感器出现故障,特别是长期处于高温高湿环境中,超过48小时,甚至一周的时间。编码器,传感器属于电子产品,所以防水,并耐受高温下的高湿环境,成为应用中一个非常重要的保护因子。

若要耐受夏季高温高湿的应用环境,要做到防护等级足够高,外壳密封工艺要严密,采用密封材料足够耐用。其次,码盘也要耐高温,即在高温条件下不易变形。

雷恩 PRECILEC编码器 RCI 058C系列就有良好的耐高温,耐湿的的特性。

1、外壳采用IP65、IP67高防护等级设计,同时配合密封法兰,严格做到防尘防水。

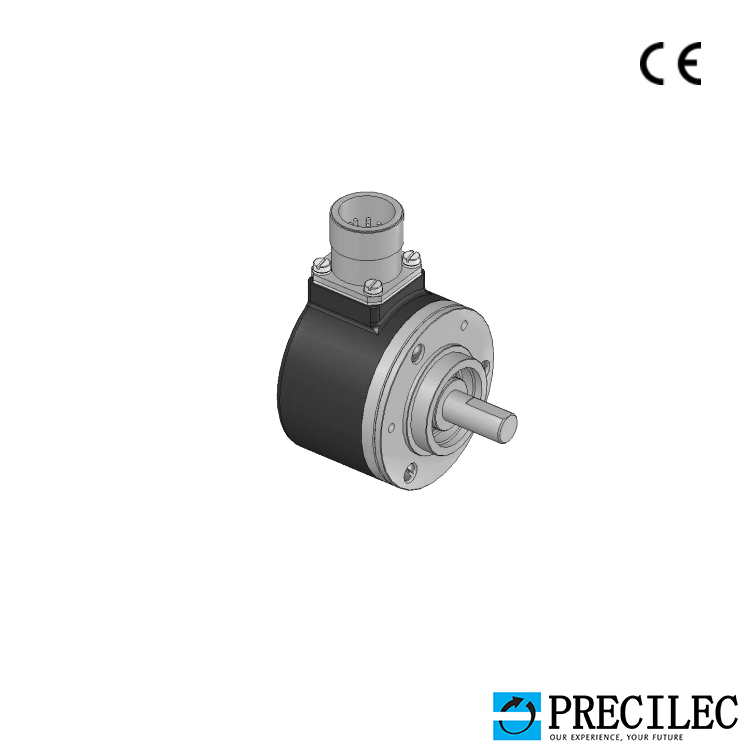

precilec防水、耐高温增量式编码器

2、采用光学玻璃码盘,并采用防老化处理,最高温度可达到100℃,(常规的编码器最高能耐80℃)。

除了以上特点外,PRECILEC RCI 058C系列还有其他优异的功能:

1、      强大的抗干扰和振动的能力

2、      极高的分辨率可达25 000 ppr

3、      通用的电路设计5-30VDC(5-36VDC可选)

4、      高频率信号输出可达300KHz

PRECILEC RCI 058C系列通过增量接口提供高分辨率的测量。可以对A,B,Z和反转信号以及HTL推挽或TTL(RS422)进行常规配置。

机械参数:

材料:镀锌铝合金   轴:不锈钢

轴承:6000系列

最大负载:轴向50N,径向:100N

轴惯量:≤1.10-6kg.m2

转矩:≤4.10-3N.m

最大转速:12 000 min-1

连续最大转速:9 000 min-1

耐振动(EN60068-2-27):≤500m.s-2(during 6 ms)

抗干扰(EN60068-2-6):≤100m.s-2(55 … 2 000 Hz)

EMC:EN 50081-1, EN 61000-6-2

隔离度:1 000 Veff

重量:0.3Kg

工作温度:-30-100℃

保存温度:-40-100℃

防护等级:IP65(IP67法兰)

机械寿命:109

电气参数:

供电电压:5 - 30 VDC

无负载电流: 75 mA

每通道最大负载:40mA

最大输出频率:120 KHz

原理:光电

EMC:EN 61000-6-4 EN 61000-6-2

分辨率:250 - 25000 ppr

输出逻辑电平:HTL, TTL( RS422 )

输出信号:A, /A, B, /B, 0, /0

参考信号:0脉冲, 宽度 90° ±10 %

电子相移:90°± 10 %

扫描比:40.....60 %

连接:

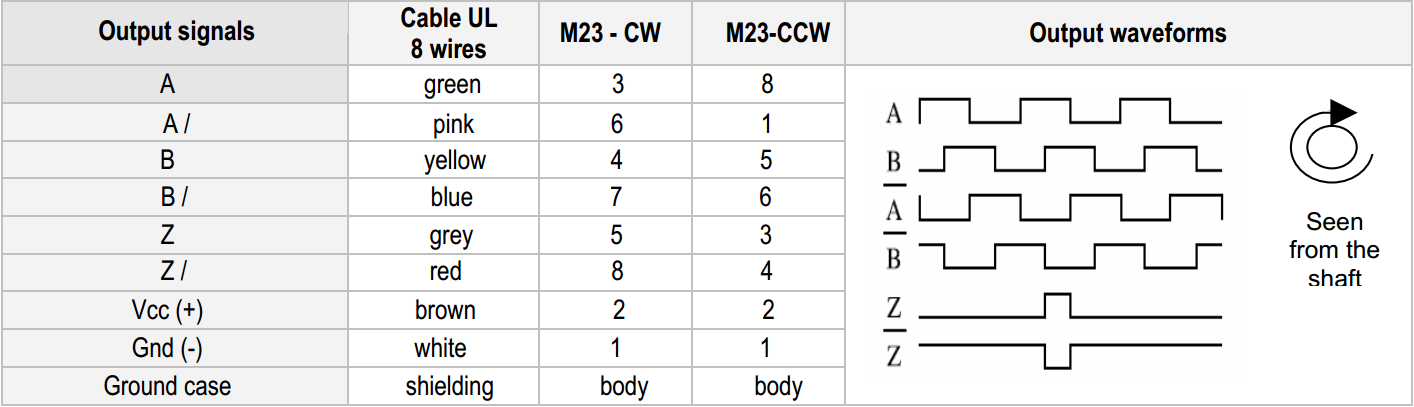

precilec,防水、耐高温,增量式编码器连接图
