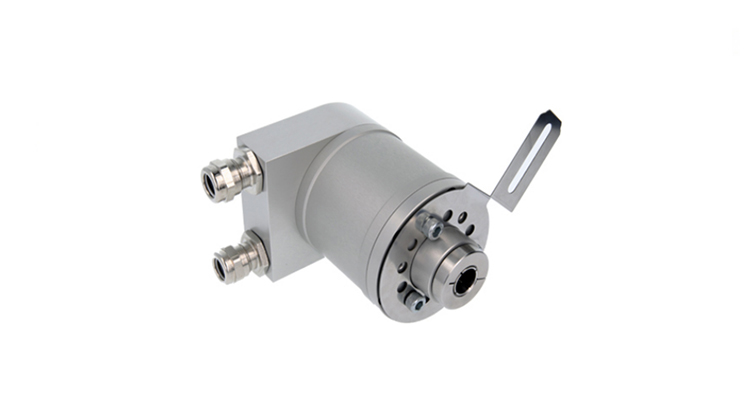

博思特POSITAL增量式编码器UCE-IPT00-XXXXX-E14S-HFZ

文章来源:www.kindele.com  发布时间:2021/09/03    点击数:

增量式编码器的特点

1、体积小,精密,本身分辨度可以很高,无接触无磨损、构造很简单。

2、安装随意,接口形式丰富,机械寿命长。

3、抗干扰能力强,价格合理、可靠性高。

4、机械平均寿命可在几万小时以上。

5、适合于长距离传输。

 增量式编码器

增量式编码器的应用

增量编码器主要应用于数控机床及机器人、自动装配机、自动生产线、电梯、纺织机械、缝制机械、包装机械(定长)、印刷机械(同步)、木工机械、塑料机械(定数)、橡塑机械、制图仪、测角仪、疗养器 雷达等。



增量的接口

增量型编码器可从任意起始点开始,通过计算一种物料上图案的周期性变化率,测量出角度大小。



增量编码器-可编程的编码器

在一个共同硬件平台上实现多圈绝对值和增量型编码器的功能



产品参数:

接口     Programmable Incremental

输出驱动器 RS 422 (TTL)

Output Voltage High Level Push-Pull (HTL)  > 4 V @ 4.75-9 V 电源电压

> V-3 V @ 9-30 V 电源电压

电气数据

电源电压    4.75 – 30 VDC

功耗     ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC

功耗     ≤ 1.0 W

最小负载电阻   120 Ω

传感器

技术     磁性

精度 (INL)  ±0.0878°≤12位)

Duty Cycle 180° ± 27° (速度> 100RPM)

Phase Angle    90° ± 14° (速度> 100RPM)

环境规格

外壳防护等级 ()  IP66/IP67

外壳防护等级 (外壳)    IP66/IP67

工作温度    -40 °C (-40 °F) - +70 °C (+158 °F)

机械数据

外壳材料

法兰形式    盲孔, ø 78mm ATEX

法兰材料

轴的类型    盲孔, 深度 = 30 mm

轴的直径    ø 14 mm (0.55")

转子转动惯量   ≤ 35 gcm² [≤ 0.2 oz-in²]

摩擦力矩    ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高机械速度   ≤ 3000 1/min

耐冲击性    ≤ 100g (11毫秒半弦波, EN 60068-2-27)

耐振动性    ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
