CARLEN磁致伸缩位移传感器CHM-M0370-S201-W4-P68-S2

文章来源:www.kindele.com  发布时间:2021/09/10    点击数:

卡伦CARLEN磁致伸缩位移传感器CHM-M0370-S201-W4-P68-S2 ,作为确定位置的活动磁环和敏感元件并无直接接触,因此CARLEN磁致伸缩位移传感器CHM-M0370-S201-W4-P68-S2 系列可应用在极恶劣的工业环境中,不易受油渍、溶液、尘埃或其它污染的影响。此外,CARLEN磁致伸缩位移传感器采用了高科技材料和先进的电子处理技术,因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值,即使电源中断、重接,数据也不会丢失,更无须重新归零。由于敏感元件是非接触的,就算不断重复检测,也不会对传感器造成任何磨损,可以较大地提高检测的可靠性和使用寿命。

 磁致伸缩位移传感器CHM系列

CARLEN磁致伸缩位移传感器的特点:

1、高精度,数字技术,高稳定性,高可靠性。

2、非接触式测量,使用寿命长,功耗低。

3坚固耐用,全封闭设计;

4、线性测量,绝对输出;

5、支持多磁环位置同时测量。

6、具有反向极性保护功能。

7、巡检速度快,响应灵敏度高。

8、能在线诊断,开放性好,实时测量。



CARLEN磁致伸缩位移传感器为用户提供简单、直接的位置反馈信号,节省成本,提升生产效益。

输出模式包括:模拟量的电压与电流;SSI同步串行数字;CANopenProfibus;



产品参数:

测量数据   直线位移

供应电源   +24Vdc (20.4 - 28.8Vdc)

线性度  0.01%

工作温度范围  40℃....+105℃

电气防护   IP68

测量行程  50mm-7650mm,可根据用户需要定制测量个数

传输速度   最大12Mbits

更新时间   1ms(量程<1000mm

                 2.0ms(里程<2000mm

                 3.0ms(里程<3000mm



磁致伸缩位移传感器安装方式:

模拟输出位移传感器有内置式和外置式两种安装方式,RH内置式结构紧凑,适用于液压缸的内置安装,RP外置式采用铝型材导轨,安装于运动部件外部,使用方便。

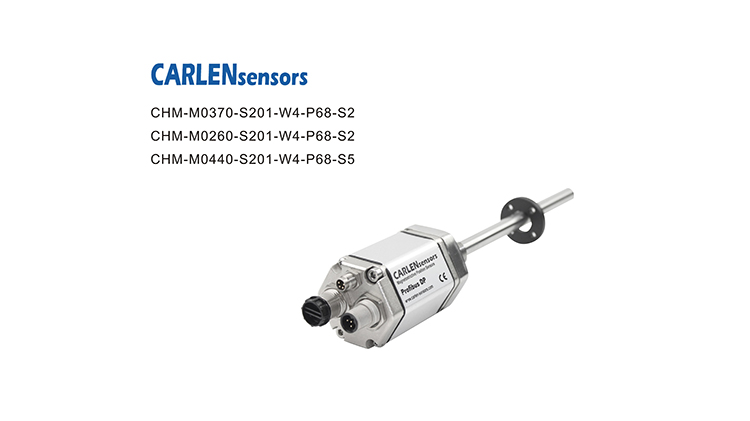

德国CARLEN磁致伸缩位移传感器常用型号:

CHM-M0370-S201-W4-P68-S2

CHM-M0260-S201-W4-P68-S2

CHM-M0440-S201-W4-P68-S5

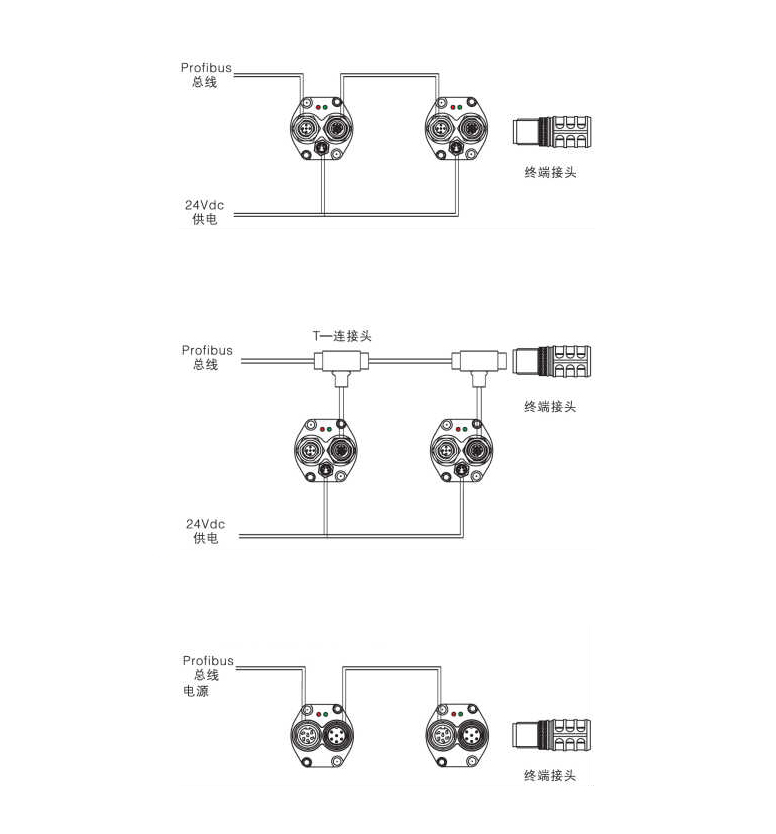

磁致伸缩位移传感器接线图
