Precilec雷恩大孔径编码器

文章来源：开地电子原创  发布时间：2020/05/11    点击数：

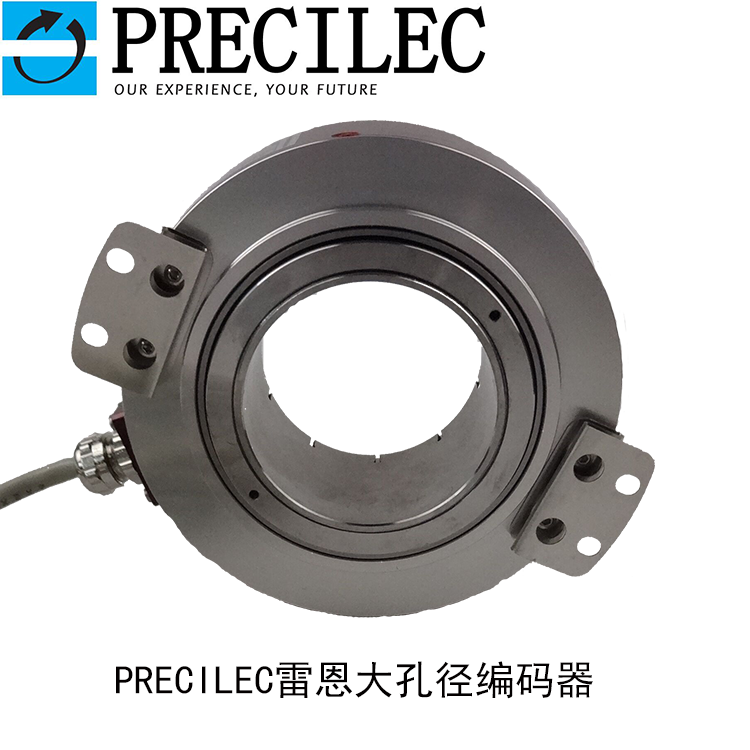

Precilec雷恩大孔径编码器属于precilec雷恩编码器通孔系列，该编码器的内孔直径最大可以做到70mm，主要是装于主电机轴端。目前precilec雷恩大孔径编码器内径从20-70mm可选，外径根据现场工控最大可做到160mm，90mm为标准外径,可以根据现场应用环境的要求进行定制。Precilec雷恩大孔径编码器有增量型和绝对值型，本文主要介绍增量型。

增量型其特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。

Precilec雷恩大孔径编码器增量型集成高精度光学码盘，精准测量转轴的速度和位置，具有A、B、Z、/A、/B、/Z六信号输出，采用precilec雷恩编码器的紧凑型设计，有多种标准连接方式，如径向电缆，M23 、端子盒、哈丁插头等等。该系列编码器，具有坚固铝锌合金外壳，高效的防泼溅防尘防护等级，良好的抗震动，抗干扰能力，适应恶劣工况环境。

主要特点：

轴类型：通孔空心轴
内孔径：30mm（标准）,可选尺寸：20、25、30
外 径：  90mm
固 定：  弹簧板或者扭力臂安装
外 壳：  铝锌合金
分辨率：标准1024或者根据要求进行定制
输出信号：A、B、Z
连  接：  径向电缆、M23 、哈丁插头
工作及储藏温度： - 25°C / + 85°C

电气参数：

供电电压： 4,5-30V VDC 反极性保护
非载电源电流： 100 mA under 4,5V – 25 mA under 24V
输出信号：通用推挽式（短路保护）RS422兼容5V电源电压
最大输出频率：300KHZ
最大负载电流/通道20mA
EMC：EN 61000-6-2 EN 61000-6-4

机械参数：

最大连续速度： 3000 rpm
启动力矩：≤30 N.cm
轴   惯：  970 gr.cm2
重   量：  560克
防护等级： 外壳IP65  轴进口：IP64
最大冲击： 100g, 6 ms (IEC 68-2-27)
最大振动： 10 g, 10-2000 Hz (IEC 68-2-6)

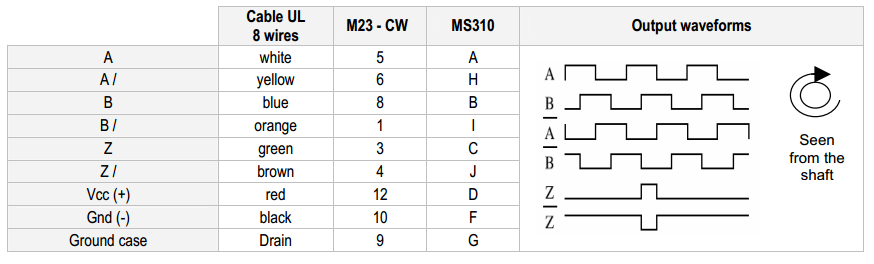

连接：

Precilec雷恩大孔径编码器常见增量型号推荐：

RCI90B HS系列

Precilec雷恩编码器常见型号推荐：

M9H-25//5P25//CR2000//LH100
M9H-30//5SG//25//CR2000
M9H-30//5SG//1312//CR2000//C150
M9H-20-5P25-BGR-A
M9H16-PSSG-13B12D5-S7R5000-A
XM9H-20-5P25-Z0-BGR-A,
IM9H_18T//5538//1024//20A//CR2000
AMH930// 5SSG//13B12D5//S7R
ASH930-5CP-G13C7R050
AMH9-20//5SSG//13B12D5//S7R050
AMH930// 5SSG//13B12D5//S7R
AMH9-25-5SSB-12B12D5-S7R020-DR009
M5F_10//5SG//1312//CR2000
AMH920//5SSG//13B12D//S7R020
AMH924/5SSG/13B06/S6R
I9H_16//5533//2048//CR5000//A
I9H25-55-33-1024-BR-F500
I9H-25T-P533-1024-DGR-C150
I10H-16//5533//1024//BGR//LH150
I9H25-PP-33-1024-CR2000-C150
PIH511//PG5MC//01024//CR020//575010
PIH514-PG5MC-1024-CR6
PIH512 PG5 MC 1024CR
PIH5_12//5G5MA//1024//CR020//A 1024HTL
