CHICODE磁栅尺

文章来源:开地电子原创  发布时间:2020/05/15    点击数:

CHICODE磁栅尺是雷恩公司所生产的产品之一,目前常用的类型主要有CSA绝对值型,CSM增量脉冲信号输出型。

CHICODE磁栅尺专为线性位移测量而设计。注重经济,效率,特别适用于长距离的测量,以及特别适用于如油污,切削屑,震动等恶劣环境.

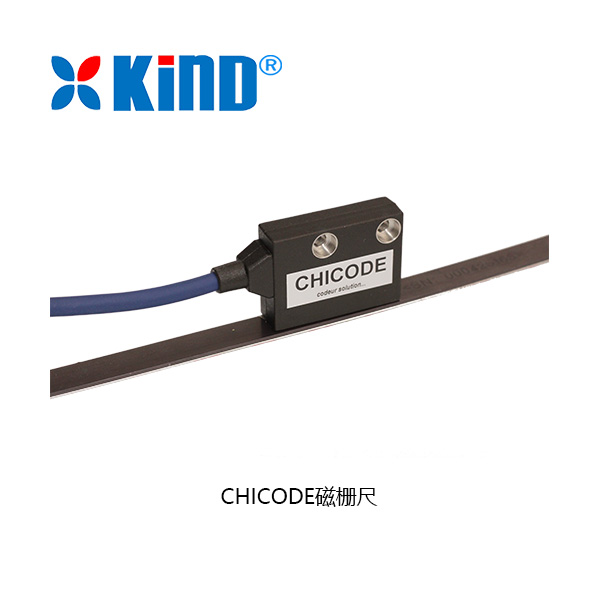

 CHICODE磁栅尺

产品特点:

精度高: 分辨率可达0.001MM,

可更换分辨率:CHICODE拥有自主研发的能力,大部分磁头可更换分辨率

系统精: 0.01MM

信号强:读头输出信号为5VPP或24VPP输出,可以直接给二次设备,如PLC,记数器等

信号输出形式多:PP /LD/TTL; SSI/RS485/RS422 (5V,24V)

4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长

防护等级高:IP67,可直接工作于油,水,-10到70度高温等恶劣环境

CHICODE磁栅尺CSM增量脉冲信号输出型

CHICODE磁栅尺CSM增量脉冲信号输出型,提供相对参考点位置测量,输出A、B、I、A\、B\、I\增量型信号。即在一个增量型系统中,至少一个绝对基准是必须的,即被称为参考点。这个被用作系统重新定向的点能被存储在磁栅尺上作为附加信息、在增量型系统中,这个参考点同样重要的是,如果供电中断,这个位置数据通常会消失(系统被开或者关),并且如果此间传感器的位置被改变过。必须重新建立一个新的参考点。

CHICODE磁栅尺CSA绝对值型:

CHICODE磁栅尺CSA绝对值型提供绝对位置测量。即使失电期间的位置变更也不影响所显示的测量值的精度,因为每一个点的绝对位置都已被记录在编码的磁栅尺上。如果在维护保养时,读数头需要临时离开磁栅尺,复原后也不需要重新建立参考点操作。

CHICODE磁栅尺与其他磁栅尺对比

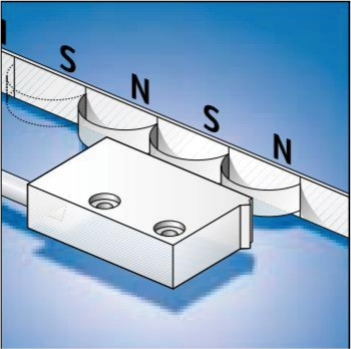

CHICODE磁栅尺: 强大的磁头技术,细分能力

 CHICODE磁栅尺细分技术

最高细分能力1250:1mm截距,1250等分,4倍频,1/5000=0.2um

其他磁栅尺: 同一家芯片,最高细分能力1024:1024等分,4倍频,4096

2倍频,20482mm截距,2/4096=0.488um1mm截距,1/2048=0.488um

CHICODE磁栅尺安装:

安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆,安装自由轮二极管到 DC 线圈,安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

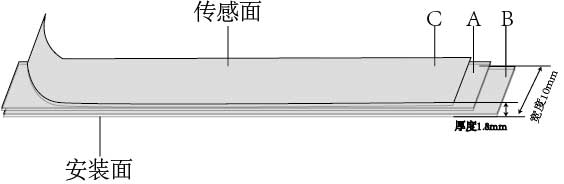

磁带组成:

A 相当柔软的有磁性的尺带

B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成

C 此层透磁带用于保护橡胶磁带,可弯曲易于运输,供货时是单独分开的,使用时用双层胶带和橡胶磁带粘合

 CHICODE磁栅尺磁带构成图

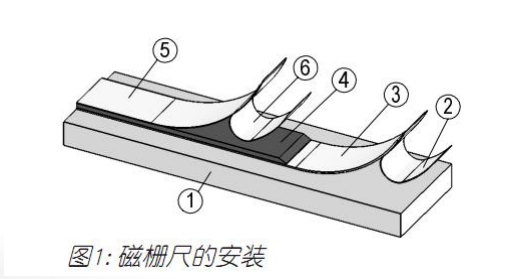

安装步骤:

•确保黏贴表面的平整度

•仔细清洁粘接表面(1)

•从磁栅尺(3)黏胶层上剥离保

•护膜(2)

•粘接磁栅尺(4)

•仔细清洁磁栅尺表面

•从覆盖条(5)上剥离黏胶层保

•护膜(6)

CHICODE磁栅尺安装图

CHICODE磁栅尺尺带粘到机床上注意事项: 薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷 ( 请注意制造商关于接触此类溶剂的提示 ). 在铜、黄铜等表面应确保表面清洁没有任何氧化层粘合表面 尺带粘合到表面后直接产生粘合力,适当加压效果更好

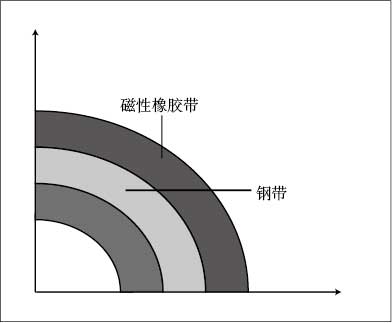

CHICODE磁栅尺粘接温度: 最好的粘接温度是从 +21° 到 38°C. 如果温度在 11°C 或更低 , 粘接剂会变得太硬粘合力会不够。 , 在正确应用情况下,粘合力在零下温度时也能保证。 粘合 72 小时后结合力会到最大 ( 在 21°C)重点:避免弄皱磁带,发生卷曲时确保磁带在钢带外边

 CHICODE磁栅尺避免卷曲图

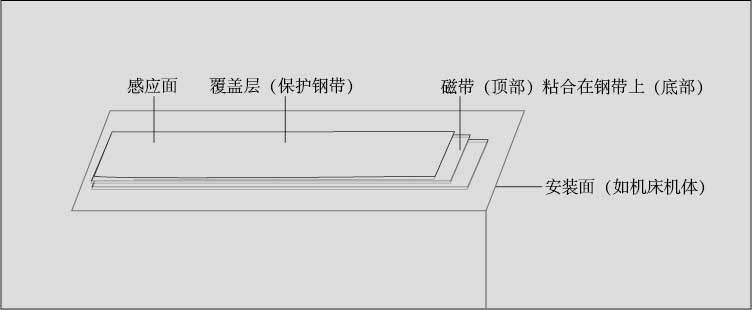

CHICODE磁栅尺机床安装图

应用领域:

  光伏能源、木材加工、纺织机械、造纸机械、传动系统、锻压机械、剪板机、食品包装、建材机械
