光电编码器介绍与型号

文章来源:www.kindele.com  发布时间:2021/07/08    点击数:

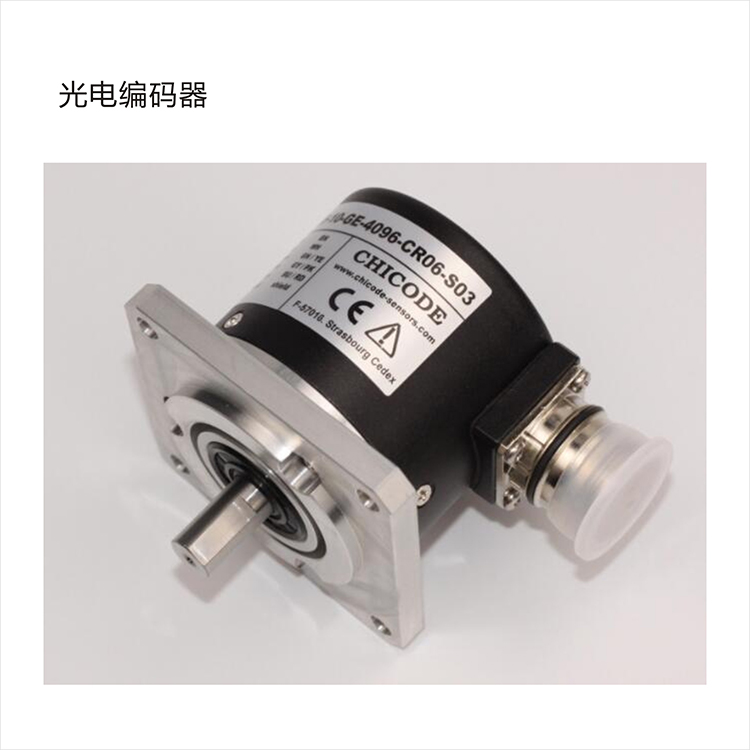

 光电编码器

光电编码器:

光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器,光电编码器是由光源、光码盘和光敏元件组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴,电动机旋转时,光栅盘与电动机同速旋转,经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号,通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外,为判断旋转方向,码盘还可提供相位相差90º的两路脉冲信号。



光电编码器的分类

按测量方式的分类:

旋转编码器

直尺编码器

按编码方式的分类:

绝对式编码器

增量式编码器

混合式编码器



 光电编码器优点与劣势:

光电编码器是目前应用最多的编码器,它通过光电转换装置将输出轴上的机械位移量转换成脉冲或数字量。

光电编码器具有体积小,精度高,无接触无磨损,工作可靠和接口数字化等优点;同一品种既可检测角度位移,又可在机械转换装置帮助下检测直线位移;多圈光电绝对编码器可以检测相当长量程的直线位移(25位多圈)。寿命长,安装随意,接口形式丰富,价格合理。成熟技术,多年前已在国内外得到广泛应用。

缺点:精密但对户外及恶劣环境下使用提出较高的保护要求;量测直线位移需依赖机械装置转换,需消除机械间隙带来的误差;检测轨道运行物体难以克服滑差。



光电编码器的应用

近十几年来,光电编码器发展为一种成熟的多规格、高性能的系列工业化产品,在数控机床、机器人、雷达、光电经纬仪、地面指挥仪、高精度闭环调速系统、伺服系统等诸多领域中得到了广泛的应用。



常用型号:

OCD-S200G-1412-B15S-PRL

OCD-S200G-1212-B150-PRL

OCD-S200G-1212-B15S-CRW

OCD-S200G-1213-B150-CAW

OCD-S200B-1213-SA1C-CRS-150

OCD-S200G-1416-S060-PRL

OCD-S200G-1213-B15C-CAS-182

OCD-S200G-1416-S100-CAW

OCD-S200G-1212-C100-PRL

OCD-S200G-1412-B150-PRL

OCD-S100G-1212-B150-PAL

OCD-S100G-0012-C100-PRL

OCD-S100G-1212-C10S-CRW-5m

OCD-S100G-1212-S100-PRL

OCD-S100G-1212-B15V-CAW-5m

OCD-S100G-0013-S100-PRL

OCD-S100G-1212-S10S-PRL

OCD-S100G-0016-S10S-PAL

OCD-S100B-1212-C10S-PRL

OCD-S100G-1416-C100-PRL

OCD-S100G-1213-C100-PA9

OCD-S100G-1213-C100-PAL

OCD-S100G-1212-S060-PRL-050

OCD-S100G-1212-B150-PRL

OCD-S100G-1213-C100-PRL

OCD-S100B-0016-B15S-CRW-136

OCD-S100G-1212-C100-PRL

OCD-S100G-1212-C100-CRW

OCD-S100G-1212-S060-PAL

OCD-S100B-0016-S060-PAL-135

OCD-S100G-0013-C100-PAL

OCD-S100G-1213-T120-PRL

OCD-S100B-1212-S060-CRW

OCD-S100G-0016-T12C-CRW-163

OCD-S100G-1416-C10V-CAW-5m

OCD-S100G-1216-S10S-PRL

OCD-S100G-0016-T120-CRW

OCD-S100B-1212-C100-PRL

OCD-S100B-1212-B15V-CAW-5m

OCD-S100G-1212-B15S-PAL

OCD-S100B-0016-C100-CAW-5m

OCD-S100G-1212-C10S-PRL
