POSITAL陀螺测斜仪 ACE-360-1-S301-V02-AW

文章来源:www.kindele.com  发布时间:2021/06/18    点击数:

POSITAL陀螺测斜仪

ACE-360-1-S301-V02-AW


测斜仪优点:

       1、选用航天军品级陀螺及进口倾角传感器,体积小、可靠性高、零点漂移小,抗震性高,自寻北。

       2、不用电缆、携带维修方便,测量点数深度任意设定。

       3、软件操作简单,测量报表及图形直接打印输出。

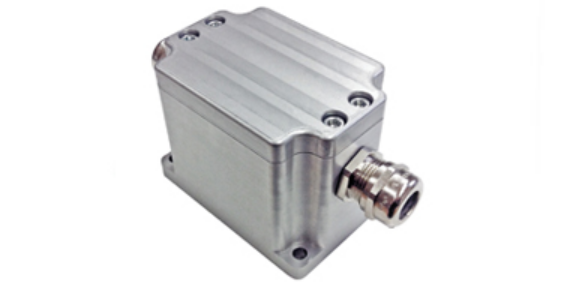

陀螺测斜仪图

ACE-360-1-S301-V02-AW

产品参数

使用范围       单轴方向位置和水平测量

测量范围       360°

绝对精度       ±0.10°

分辨率    0.044°

电源电压       10 – 30 VDC

功耗       ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC

工作温度       -40 °C (-40 °F) - +80 °C (+176 °F)

外壳防护等级       IP65/IP67

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

外壳材料

重量       650 g (1.43 lb)

接口       SSI 格雷码

连接类型       电缆 10 m

最小弯曲半径       50 mm (2 in) 固定, 100 mm (4 in) 弯曲

电气连接       Approval      CE + ATEX Zone 1 & 21 (Oil+Gas)

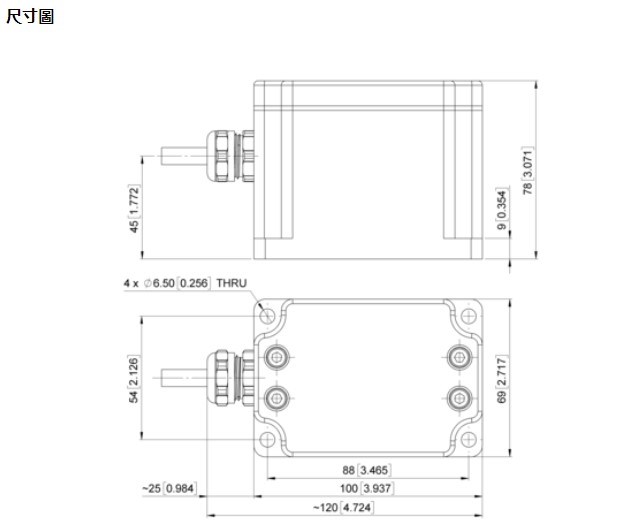

测斜仪尺寸图





测斜仪产品应用:

       1、准确测定对接孔、定向射孔、冻结孔、角和方位角,确定钻孔在地下空间的位置,磁铁矿或铁套管内测量倾角的准确性。

       2、应用于矿井井下水平中深孔的倾角以及深度的测量,也可用于测量土石坝、面板坝、岩土边坡以及土建基坑路基等结构物的垂直水平位移。
