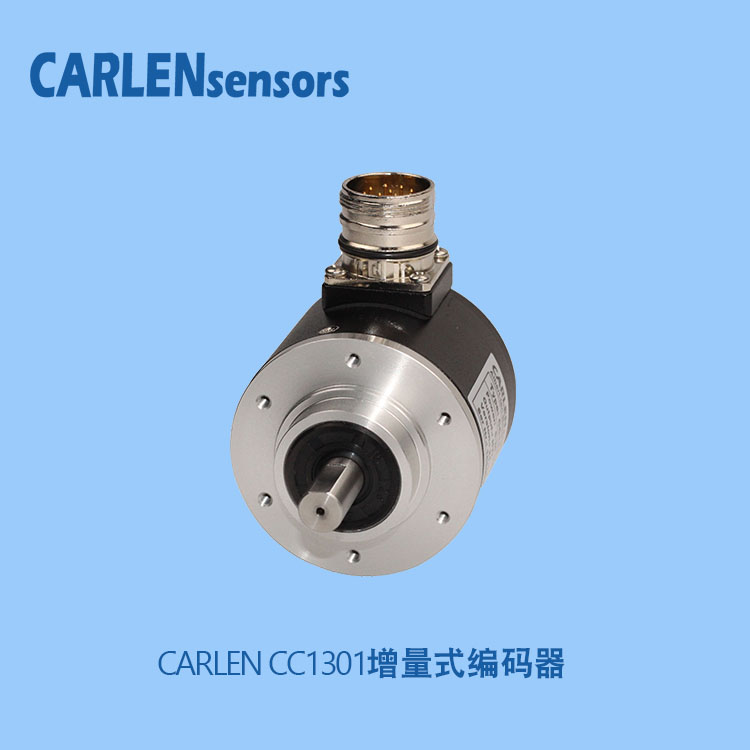

CARLEN CC1301系列增量式编码器简介

文章来源:开地电子原创  发布时间:2020/05/30    点击数:

CARLEN CC1301系列增量式编码器是CARLEN卡伦公司生产的增量式光电编码器中的一个系列,该系类坚固耐用,性能优异,使用寿命长,被广泛应用于冶金,军工,矿产,机械等生产领域。

CARLEN CC1301系列增量式编码器其主要特点:

坚固耐用,30毫米外径.

同步法兰或夹紧法兰安装

坚固性和出色的抗冲击/振动能力。

高防护等级IP65, IP67选项,带密封法兰

最大脉冲每转8 0000ppr。

5至30vdc的通用电子电路

防短路输出

在-30°C到100°C(可选-40°C)条件下的高性能。

最大频率300千赫。.

CARLEN CC1301系列增量式编码器电气参数:

输出电路rs422 (TTL兼容)

供电电压5v或5- 30v 5- 30v

电流消耗40ma (max) 40ma (max)

脉冲频率300khz (max)

“低”信号电平伏< 0,5伏伏< 2.5伏

“高”信号电平voh > 2.5 V voh > Vcc - 3v

emc en61000 -6-2和EN61000-6-4

CARLEN CC1301系列增量式编码器机械参数:

外壳: 铝合金

轴: 不锈钢

轴承: 滚珠轴承

允许的最大转数: 为每分钟12 000转

轴承寿命: 1x10 10

转子惯性: 矩30gcm2

起动扭矩: < 0.5 Nm

轴上允许的最大负荷: 轴向20n,径向50n

防护等级: 65

操作温度 30……+ 70C

储存温度 40……+ 80C

抗冲击 100g, 6ms (IEC 68-2-27)

耐振 : 100g, 6ms (IEC 68-2-27)

重量: 1kg

轴向或径向连接: 电缆2米(可订购其他长度的电缆)

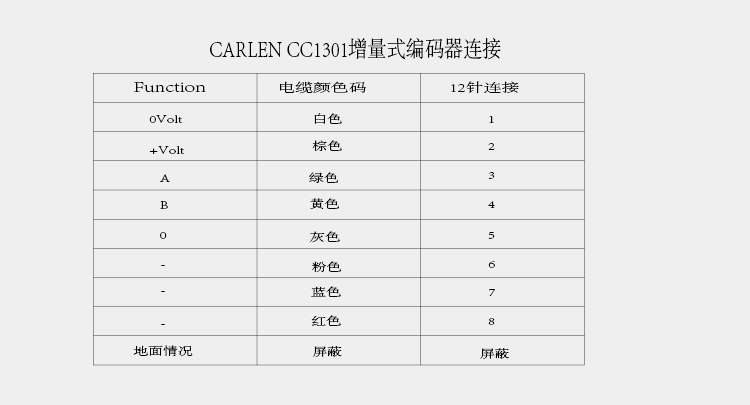

CARLEN CC1301系列增量式编码器连接:


CARLEN常用增量编码器:

CC1210-4T38-65-04096-26

CC1400-4T6-65-300-26

CC1401-2C6-23-2048-16

CC1500-4T10-65-1024-26

CC1500-4T12-65-1K-K07

CC1500-4T14-65-01024-26

CC1500-4T14-65-04096-26

CC1500-4T14-65-5000-26

CC1500-4T14-65-80000-26

CC1500-4T14-65-8000-26

CC1500-4T8-65-50000-26

CC1500E-4S10-65-1024-26-HS

CC1500E-4S14-65-1024-26-HS

CC1500E-4S14-65-1024-28

CC1501-2C10-65-1024-26

CC1501-2C10-65-2048-28

CC1501-2C10-65-360-28-02

CC1501-2C10-65-80000-26

CC1501-40071-S11

CC1501-40071-S12

CC1501-4T10-63-2048-26

CC1601-4T60-23-2048-26

CC1610-4T60-23-26-S001

CC1900-4T16-65-01024-26

CC1900-4T25-65-01024-26

CC1900E-4S30-65-1024-29-HS

CC1900E-4S45-65-1024-29-HS

CC451AG-G8192-2048-SSI-24-45P-C

CC600A-1213-40015

CCI#CC3820-R-S-1 1A-FMC

RCK115-S0316

CC1500-4T10-65-1024-26

CC1500E-4S10-65-1024-26-HS

CC1900E-4S30-65-1024-29-HS

CC1900E-4S45-65-1024-29-HS

CC1400-4T6-65-300-26

CC1501-2C10-65-1024-26

AC1501-2C10-5PG-0013-26

AC1500-B15-5F-1213-8

AC1300-5B6-5SG-1213-26

CC1401-2C6-23-2048-16

CC1501-2C10-65-1024-26
