SSI磁致伸缩位移传感器

文章来源:www.kindele.com  发布时间:2021/09/27    点击数:

磁致伸缩位移传感器特别针对苛刻环境应用设计,如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外,还提供更为丰富的通信接口包括数字量的SSIStart/Stop,现场总线的CANbus, Profibus-DP, Profinet,Ethercat 等。

 SSI磁致伸缩位移传感器图

磁致伸缩(Absopos)的运作原理是通过分析两个磁场相互感应的反馈信号而达致。

第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应,一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和高分辨率的位置信号,让机台可以实时进入生产状态。

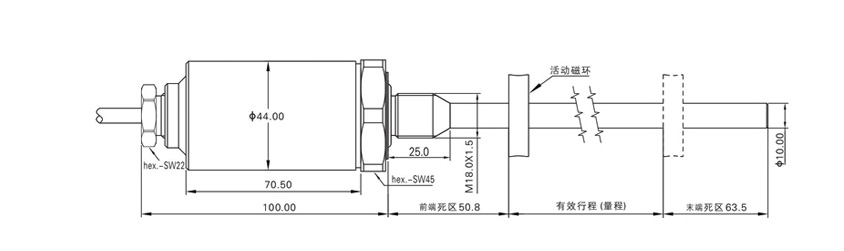

 SSI磁致伸缩位移传感器产品外形结构图

SSI信号磁致伸缩位移传感器的优点:

  1) 标准RS485/RS422数字输出信号,SSI同步串行输出方式,数据格式与输出编码器相同,输出格雷码或二进制代码,可以更便捷地用来取代编码器作为位移测量之用。两者接口兼容,可以完全替代。



  2) 磁致伸缩位移传传感器工作的可靠性很好,SSI信号有很高的抗干扰性,可以远距离传送,数据以同步方式进行交换,可在各种闭环控制系统中使用,方便地与各种控制器或PLC连接,且安装简捷,使用寿命长,比编码器较大减少了维修的工作量。



  3) 输出位置为一数值,显示控制器可以随时读取,不受电源中断再接通的影响,不需要重新归零。编码器需要定期标定、断电要重新归零等等问题。SSI输出的磁致伸缩位移传感器弥补了编码器的这些缺陷。



SSISynchronous Serial Interface 同步串行接口)输出磁致伸缩位移传感器,利用了成熟的磁致伸缩的原理,采用高速计数芯片,结合 的电子技术精心研制而成。该系列传感器除了具有普通磁致伸缩位移传感器的优点外,还支持zui1μm的系统分辨率,更高精度、更快速度,适合在工业现场要求闭环控制的场合。由于采用了通用的SSI传输方式,接口能兼容所有的SSI控制器。主要应用于冶金行业过程控制监测系统。

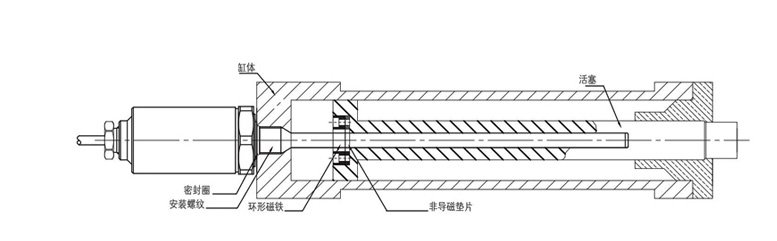

SSI磁致伸缩位移传感器安装图
