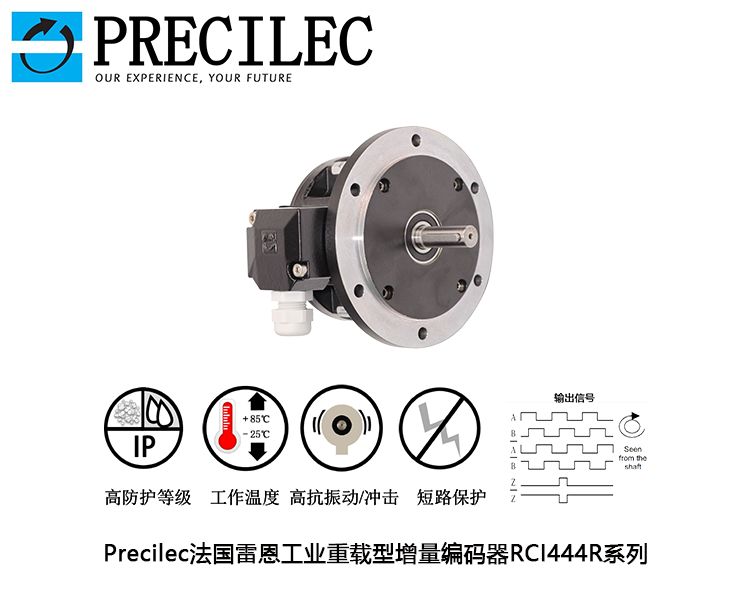

Precilec法国雷恩工业重载型增量编码器RCI444R系列

Precilec法国雷恩工业重载型增量编码器RCI444R系列，是精密光学的增量编码器；专为在工业中精确测量转速和旋转轴位置的应用环境而设计:比如钢铁行业，工程机械，机床、电机驱动等…；他们使用微分光学测量和比率处理的信号，以最小化温度和光二极管老化的影响，大幅延长了编码器的使用寿命；使用通用互补的推挽输出接口和更大的电源电压范围，使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。

主要特点：

•轴实心轴      Ø7mm和Ø11mm

•法兰直径      115mm

•固定标准      RE0444法兰

•外壳             铝合金

•轴                 不锈钢

•脉冲              1024或2048<标准,所有其他要求

•输出信号        A、B、Z、/A、/B、/Z

•连接方式         径向电缆，M23 (CW>或MS310

•工作温度范围    - 25°C / + 85°C

电气参数：

•供电电压          4.5-30vdc与反极性保护

•空载电流          100 mA@4,5V , 25 mA@24V

•输出信号           互补推挽 ( 短路保护， 7272) RS422 兼容 5v 电源电压

•最大输出频率     300 Khz

•最大负载电流     20mA

EMC                    符合 EN 61000-6-2 和 EN 61000-6-4 标准

机械参数：

•最高持续转速     10000rpm

•启动扭矩            ≤0.5 N.cm

•轴惯性                70 gr.cm2

•重量                    700g

•防护等级             IP65 (轴端), IP64(外壳)

•最大冲击             30g, 11ms (IEC 68-2-27)

•最大震动             10g, 10- 2000hz (IEC 68-2-6）
