Precilec法国雷恩工业增量编码器

文章来源:开地电子原创  发布时间:2020/04/07    点击数:

Precilec法国雷恩工业重载型增量编码器RCI58C系列是标准的增量式编码器。增量式光电编码器每产生一个输出脉冲信号就对应于一个增量位移,它能够产生与位移增量等值的脉冲信号,其作用是提供一种对连续位移量离散化或增量化以及位移变化(速度)的传感方法,它是相对于某个基准点的相对位置增量。一般来说,增量式光电编码器输出A、B 两相互差90°电度角的脉冲信号(即所谓的两组正交输出信号),从而可方便地判断出旋转方向。同时还有用作参考零位的Z相标志(指示)脉冲信号,码盘每旋转一周,只发出一个标志信号。标志脉冲通常用来指示机械位置或对积累量清零。

Precilec法国雷恩工业型增量编码器RCI58C系列,内置精密光学元器件;专为在工业中精确测量转速和旋转轴位置的应用环境而设计:比如钢铁行业,工程机械,机床、电机驱动等…;采用微分光学测量和比率处理信号,以最小化温度和光二极管老化的影响,大幅提高了测量精度,延长了编码器的使用寿命;使用通用互补的推挽输出接口和更大的电源电压范围,使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。

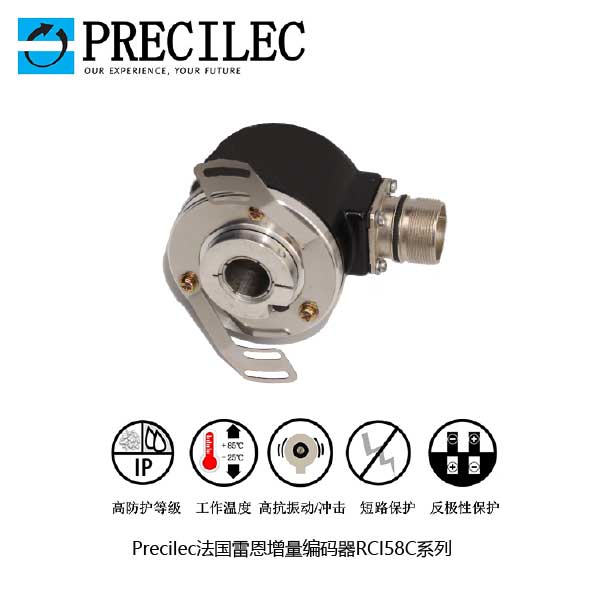

Precilec法国雷恩工业型增量编码器


主要特点:

•外 径              欧标58mm

•空心轴(孔)   Ø10mm, Ø12mm, Ø11mm

•外壳                铝合金

•脉冲                1024或2048标准,其他脉冲根据客户要求选择

•输出信号         A、B、Z、/A、/B、/Z

•连接方式         径向电缆,M23 (CW)或MS310

•工作温度范围  - 25°C / + 85°C



电气参数:

•供电电压      4.5-30vdc带反极性保护

•空载电流      100 mA@4,5V ,  25 mA@24V

•输出信号      互补推挽(短路保护,7272)  RS422兼容5v电源电压

•最大输出频率  300 Khz

•最大负载电流  20mA

•EMC          符合EN 61000-6-2和EN 61000-6-4标准

机械参数:

•最高持续转速 10000rpm

•启动扭矩     ≤0.5 N.cm

•轴惯性       70 gr.cm2

•重量         700g

•防护等级     IP65 (轴端), IP64(外壳)

•最大冲击     30g, 11ms (IEC 68-2-27)

•最大震动     10g, 10- 2000hz (IEC 68-2-6)
