POSITAL旋转编码器 OCD-DPC1B-0013-S10S-H72

文章来源:www.kindele.com  发布时间:2021/06/29    点击数:

旋转编码器


POSITAL旋转编码器 OCD-DPC1B-0013-S10S-H72

接口    Profibus(现场总线)
Profil    DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
传输速率    Round Axis
传输速率    ≤12M波特

接口周期时间    ≥ 1 ms


输出

输出驱动器    Profibus数据接口,光耦隔离


电气数据
电源电压    10 – 30 VDC
功耗    ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
功耗    ≤ 1.5 W
EMC:发射干扰    DIN EN 61000-6-4
EMC:抗干扰    DIN EN 61000-6-2

MTTF    13.5 年,在40 ℃下


传感器
技术    光学
单圈分辨率    13 位

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)


环境规格
外壳防护等级 (轴)    IP66/IP67
外壳防护等级 (外壳)    IP66/IP67
工作温度    -40 °C (-40 °F) - +85 °C (+185 °F)
存储温度    -40 °C (-40 °F) – +85 °C (+185 °F)

湿度    98%相对湿度, 无凝结状态

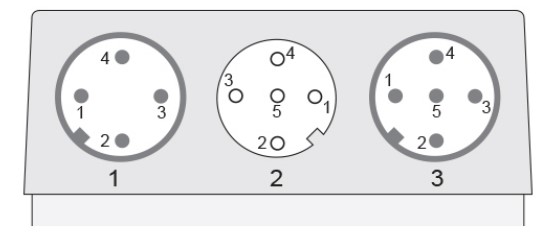

旋转编码器接线图

机械数据
连接帽材料    铝
外壳材料    钢
外壳涂层    阴极防腐蚀防护(> 720小时耐盐雾测试)
法兰形式    同步法兰, ø 58 mm
法兰材料    铝
轴的类型    实心轴, 长度 = 20 mm
轴的直径    ø 10 mm (0.39")
轴的材料    不锈钢 V2A (1,4305; 303)
最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命    420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量    ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩    ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高机械速度    ≤ 3000 1/min
耐冲击性    ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性    ≤ 10G(16毫秒半弦波,EN60068-2-29)
耐振动性    ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度    73,5 mm (2.89")

重量    465 g (1.03 lb)


电气连接
连接方向    径向
连接类型    3 x M12 连接器
连接类型    带地址数位显示的旋转开关,无活动部件,带有终端电阻开关可用于切断输出总线,大弹簧夹
连接器 1    M12, Male, 4 pin, a coded
连接器 2    M12, Female, 5 pin, b coded

连接器 3    M12, 公型, 5针, B码

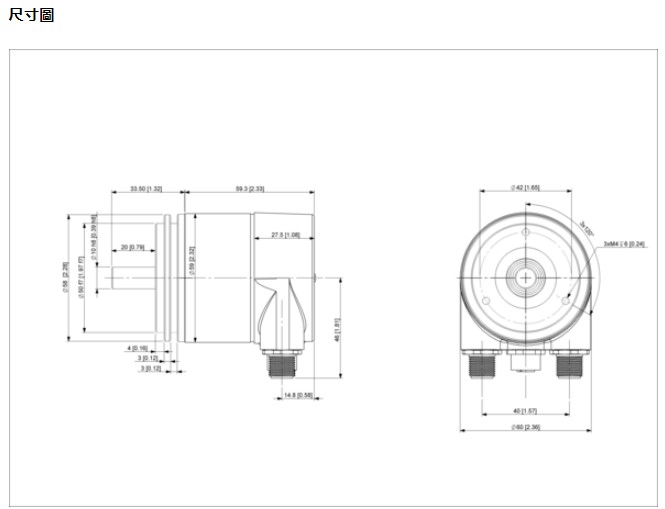

旋转编码器尺寸图
