EMG纠偏检测框架SMI-HR500

文章来源:www.kindele.com  发布时间:2021/06/24    点击数:


EMG纠偏检测框架产品特点:

高精度板带对边和对中纠偏系统:EMI电感式板带边部位置传感器用于开卷机、纠偏辊、无机械臂连接的卷取机上高精度板带对边和对中纠偏,以及板带边缘跟踪和/或屏蔽。在板带对中纠偏中,板带宽度的检测作为额外选项是可能的。EMI传感器完全不受污染物和蒸汽的影响,如果板带的材质和板带的厚度是保持不变的,其测量的精度为±1毫米。

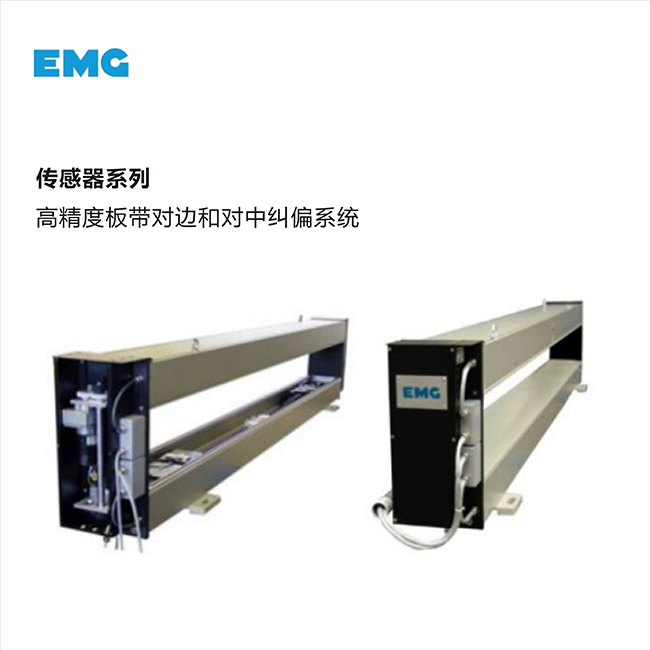

阳极氧化铝挤压成形的紧凑型即用组装测量框架包含电感式传感器,在电机驱动下可移动到带两侧边部。在框架内装有两对通过机械同步轴移动的传感器,在严格的位置控制回路中跟踪板带边缘。

传感器位置通过集成的位置传感器连续记录。这些位置和传感器覆盖范围被用于计算板带边缘的位置和板带宽度。信号和驱动电路分别安装在数字式控制器内。



EMG纠偏检测框架注意安全:

在板带处理线上,可能由于不同的原因而产生板带的跑偏。跑偏可能导致产品的损坏或生产设备的损坏。为了避免板带跑偏,电感式测量传感器应安装在处理线的合适位置,以使板带能够保持在机组中心。



EMG纠偏检测框架工作原理:

电感式测量传感器的基本组成为两个发送和两个接收线圈。根据外界条件,这些线圈被分为两组:主动(发送)线圈或者从动(接收)线圈。在高温或危险的环境情况下,通过一套单独的附加电路来补偿电感式测量传感器和电路之间的线缆损失。

测量金属板带中心位置的传感器组通常被对称地安装在机组中心两侧。每个传感器分别用于测量板带的一个边缘,其中一个用作发送传感器,相对应的另一个用作接收传感器。 每对线圈本身又是有方向的空心变压器。金属板带在通过这些发射器和接收器时,在连接的线圈之间产生磁通量差异,该差异被作为测量结果。 发射线圈提供一个有规则的正弦电压,根据板带的横向位置,在接收线圈中将产生一个相应的感应电压波形。 在对两个接收通道的差值进行放大和计算后,会得到一个稳定的板带偏离机组中心位置的信号。



EMG纠偏检测框架常用型号:

  EMG 光源发射器 LLS875.01

  EMG 接触器 DMC-U001\AC24V 2.2A

  EMG 执行机构主板 DMC-02A0-DCN

  EMG CPC信号放大器 EVB 03

  EMG 纠偏装置 IMU2.002/400/1650/S.398/T

  EMG 备件 HOE 8/220

  EMG CAN-BUS电缆 LD 2X2X0.00

  EMG 控制电路板 DEA01

  EMG 执行器开关型 DIM002-002DCJ

  EMG 数字式控制器 SPC16.0584

  EMG 高频灯保护管 LIC 480/01

  EMG LIC检测光电管 LIC1075/1 LIC检测光电管

  EMG电动伺服缸 ESZ25-400/F/-/-/SC/D/16/A

  EMG 分体式电动门 DMC250+DK15

  EMG 电动蝶阀 D971J-10C DN65

  EMG 控制板通讯板 ECU 01.2

  EMG CPC控制箱 SPCC4.320.4编号235671

  EMG 控制板 SPC16.0325

  EMG高频光源发射器 LL1275/02

  EMG 纠偏感应框架 IMH2.002/600/1950/S.161T

  EMG 控制单元 控制单元SPC16.0568

  EMG 备件 H6600-SS SELF SEEK RPC

  EMG 控制电路板 SMI1.09

  EMG 液压推动器 /6 210W 400V

  EMG 高频光发射器 LIC 1075/01 290 276

  EMG 备件 DMC 500-B3-160

  EMG 纠偏缸 ESZ 50-500/F/-/L/SI/D/21

  EMG EMG反馈隔离板 DMC-27.3C

  EMG 控制电路板 ADP01.1(EMG对中)

  EMG 对中光源 LIC 480/01 24V DC MAX2.4A

  EMG 压力开关 HOE 10/220 186030 230VAC/DC

  EMG位置传感器 LWP 300

  EMG传感器 KLW300.012

  EMG传感器 KLW225.012

  EMG传感器 EVK2-CP/400.02/R

  EMG线性位移传感器 LEH300 Art.Nr024312

  EMG位置传感器 KLW225.012 D57482

  EMG伺服阀SV1-10/16/315/6

  EMG备件EVM2-CP/1807.71/L/R

  EMG高频交流光源发射器LIC1075/11

  EMGR备件ECS71K4-XI33

  EMG光源发射器LIC770/11
