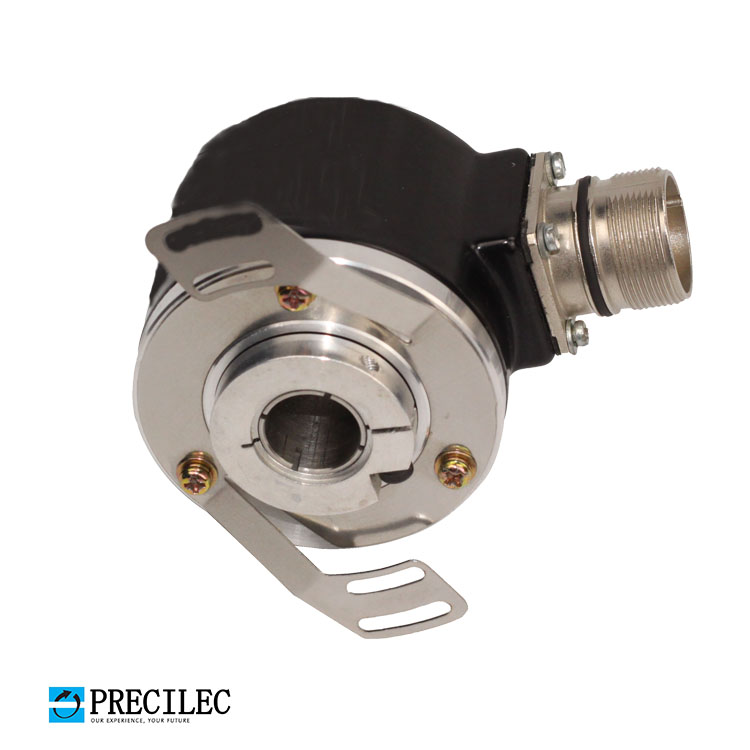

雷恩PRECILEC PIH5-14系列增量式编码器

文章来源:开地电子原创  发布时间:2020/08/12    点击数:

雷恩PRECILEC PIH5-14系列是精密光学增量编码器;专为在工业中精确测量转速和旋转轴位置的应用环境而设计:比如机床、电机驱动、钢铁企业,机械制造,自动化行业等…;使用微分光学测量和比率处理的信号,以最小化温度和光二极管老化的影响,大幅延长了编码器的使用寿命;使用通用互补的推挽输出接口和更大的电源电压范围,使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。

主要特点:

通用型号系列,标准通孔内径为14mm,  (8mm、10mm、12mm可用轴套实现)

由于DAC(防耦合装置),空心轴安装方便

坚固性和极好的抗冲击/振动能力

高分辨率:高达80000 cpt

供电电压:5-30vdc

在-30℃至100℃(可选-40℃)温度下的高性能

输出信号频率高性能:300 kHz

可输出A、B、Z、/A、/B、/Z信号

短路保护和极性反转保护

电气参数:

•供电电压:                         ±5V---±30vdc与反极性保护

•最大空载电源电流:             75 mA

•最大负载电流 :                   40 mA

绝缘:                               1 000 V eff

机械参数:

•外壳:                               锌合金机身:     铝合金轴:    不锈钢

•轴承:                                6803系

•最高持续转速:                       4500转

•启动扭矩:                             ≤6.10-3N.m

•轴惯性:                                 ≤2,2.10-6kg.m2

•最大的允许速度:                 9 000 min-1

•连续的最大允许速度:           6 000 min-1

•轴封 :                                    氟橡胶

•重量 :                                   0.300 kg

•防护等级 :                             IP65

•最大冲击:                               ≤500 m.s-2(during 6 ms)

•最大震动:                              ≤100 m.s-2(55 … 2 000 Hz)

•EMC :                                   EN 50081-1, EN 61000-6-2.

•轴端承受力:                       轴向:20N 径向:50N

•工作温度:                         - 30 ... + 100°C

•储存温度:                        - 40 ... + 100°C

•理论机械寿命:                  109

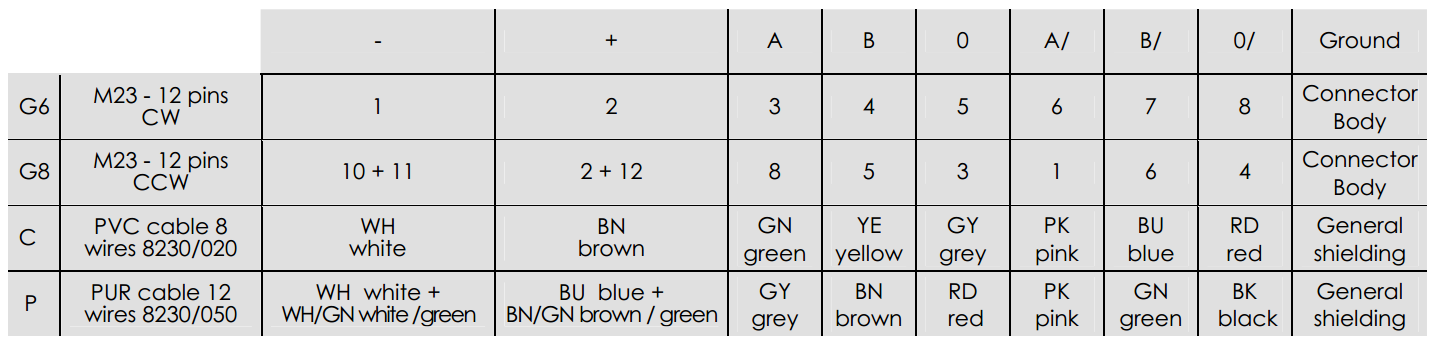

标准连接:

雷恩PRECILEC PIH5-14系列连接图

常见的雷恩PRECILEC PIH5-14系列增量式编码器

PIH514PG5MC1024CR//RK001

PIH15-16//5G5MC//01024//BGR

PIH514-PG5MC-500CR

PIH514-PG5MC-1024CR

PIH514-PG5MC-2048CR

PIH15-14//PG5MC//0500CR2000//A58

PIH514/PG5MC/1024/CR020

常见雷恩增量编码器型号:

I5F-10-5533-01024-CR2000-A075

I5F10-5533-1024-CR2000-A

I5F10-55-33-2048-CR2000

I5F1055331024CR200

I5F-1024-00370

I5F-75-10-5533-01024-CR2000

I5F10-55-33-2048-CR2000

I5H14-P533-01024-CR2000A

I5H14-2233-2048-CR2000A

IHT514 5G59 01024G3R//27310

IHT514//5G59//01000//G3R

IHT514 5G59 1000G3R/RK003

PIF-1024-BM-C24E

PIF11R115G5MC01024BR11RF001

PIF1111 5G5MC1024BR

PIH11115G5MC01024BR

PIF11115G5MC 00100 BR

PIF11115G5MC 2048 BR

PIF11 11//5G5MC//01024//CR015

PIF11R115G5MC01024BR11RF001

PIF11-11/5G5MC/01024/BR

PIF510-PG5MC4096DR

PIF510-PG5MC1024DR

PIH15-14//PG5MC//0500CR2000//A58

PIH514/PG5MC/1024/CR020

PIF510-PG5MC-1024CR

PIH514-PG5MC-500CR

PIH514-PG5MC-1024CR

PIH514-PG5MC-2048CR

PIH925/5G5MC/01024/DR

PIH9-25//5G5MC//1024//CR020-YW41

PIH9-25-5-G5-MC-1024CR//BF170

PIH9-25-5-G5-MC-128-CR

PIH9-305G5MC01024CR//BF187

PIH9-305G5MC01000CR//48712-BF

PIH9-30-50-G5M5C-1024-DR

PIH9305G5MC01024DR//BF150

PIH15_16//5G5MC//01024//BGR

PIH15_16//5G5MC//01024//CR050

PIH514PG5MC1024CR//RK001

PIH15-16//5G5MC//01024//BGR

I9H30-T5-33-1024-CR5000-A

I9H-30//5533//01024//CR2000-A

I9H16 55 30 500 CR2000A

I9H16-55-30-500-CR2000A

I9H30-P5-30-4096-CR-2000-A

I9H20-55-33-1024-CR2000-A

I9H30-5533-1024-CR2000-C150

I9H21 P5 33 1024 BRA

I9H20 P5 33 1024 BRA

XI9H-12-5533-1024-CR2000-A

I9H-16-55-33-2048-CR3000-LH200

I9H25-P5-33-1024-CR1500-C150

I9H-25T-P533-1024-DGR-C150

I9H25-P5-33-1024-CR2000-A

I9H25-P5-33-1024-DGR-C150

I9H-25-P5-33-1024-CR2000-A

IHR9-25//5533//1024//BGR//LH150

IHR9-25//5533//1024//BGR//LH150

I9H-30T-P533-1024-CR5000-A

I9H-30T-P533-1024-CR5000-A

I9H-30T-P533-1024-CR5000-A

RH15-14/PG59/4096/G3R020

I5F-10-5533-01024-CR2000-A075

I5F10-5533-1024-CR2000-A

I5F10-55-33-2048-CR2000

I5F1055331024CR200

I5F-1024-00370

I5F-75-10-5533-01024-CR2000

I5F10-55-33-2048-CR2000

I5H14-P533-01024-CR2000A

I5H14-2233-2048-CR2000A

IHT5145G59 01024G3R//27310

IHT514//5G59//01000//G3R

IHT5145G59 1000G3R/RK003

I10F-10-5533-1024-BR

I10F-01-11-55-33-1024-BR

I10H-30//5533//1024//CR1500//LH150

I10F-11-5533-2048-BR-S002+RCK60-11/11

RKI100-HS9-01024-016

CAMS581212EK42PGBMY165

RCI444R1159BR 001024I1

RCI9025/01024-S001

RCI58B-HS12-2048-23C1-S0

RKA190-PPSB-01316-BGR-LH200-SD25

RCI90BHS121024

RCI58B-HS12-2800-23C1-S0

RCC-9420-8-8

RKI12H-GHW60-5G59-1024-CR6000-LH00

RM170H-BGR-55MC-1024-25M-LH200

RMF5-10-5DP-PGR//6425S

GHU920-1024-S004/25134

PDM04//11PMC//01024BR//21500

CMH160MM-DN-1024-I/50H

RCO058 R0659BR1024 I1

RCOE01 R0 1100BR

RCO58R0689JR1010+RC0E01R

PIF11112G2 MC00600BR

PIH9205G5MC1024DR

PIH9205G5MC1024DR

PIH9205G5MC1024DR

PCIPE01+MPCE553301024BR200

RMI10-20//5P25//BGR-A//0U

S5F105SG13CR2000A4625

PCIPE+MPCE5-5533-1024BGR

RCI90C-1BVD-1024-51-S1

RMF5_10//5DP//BGR//6425//DP

RMF5_10//5DP13B//BGR//A//DP

RCI90B-HS12-1-01024-CA02-S001

RCI90B-HS25-1-01024-CA02-S001

RKI12H-GHW60-5G59-1024-CR6000-LH100

RCI9025/1024
