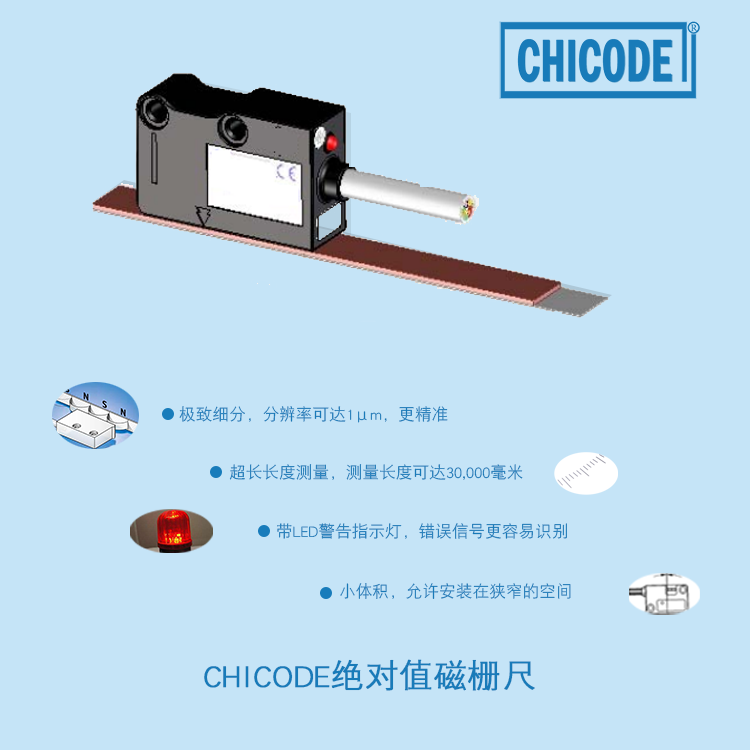

Chicode绝对值磁栅尺

文章来源:开地电子原创  发布时间:2020/06/03    点击数:

CHICODE绝对值磁栅尺是precilec雷恩磁栅尺产品的一个大类,主要应用于测量绝对线性位移的应用场景,即使失电期间的位置变更也不影响所显示的测量值的精度,因为每一个点的绝对位置都已被记录在编码的磁栅尺上。如果在维护保养时,读数头需要临时离开磁栅尺,复原后也不需要重新建立参考点操作。

其主要特点有:

线性磁敏传感器,具有直读的绝对位置。

分辨率可达1μm。

测量长度可达30,000毫米。

高速串行接口。

非接触式阅读。

带LED警告指示灯。

非常容易和快速安装整个测量系统,与广泛的校准公差。

体积小,允许安装在狭窄的空间。

读取基于磁阻的定位传感器

AMR效应(磁各向异性)

防止电源极性倒置和输出端口短路的电气保护

机械参数:

带有压铸阀体的磁性传感器。

可以用M4螺钉或M3螺钉固定磁性传感器。

宽公差一致性。

坚固的密封电缆出口。

电气参数:

接口:串行协议SSI - BiSS。

极距:2+2毫米

增量信号正弦波:1 Vpp(可选)

分辨率:1 Vpp高达1μm

重复性精度:1 increment

信号周期:2 mm

串行接口:SSI - BiSS

分辨率绝: 500 - 100 - 50 - 10 - 5 - 1μm

精度:15 μm

测量长度毫:30 000毫米

移动速度:穿越速度300米/分钟

耐振:(EN 60068-2-6)200 m/s2[55 2 Hz]

防护等级:IP67

工作温度:0°C -50°C

保存温度:-20°C -70°C

相对湿度:100%

供电电压: 5 -28 Vdc 5%

电流消耗:150 mAMAX(with R = 120 Ω)

电缆长度:最大20米

重量:80克

电缆:

-模拟信号屏蔽双绞线(SIN, COS)。

-电缆适用于连续移动。

串行输出系列

6线屏蔽电缆φ= 7mm, PVC外护套,低摩擦系数,耐油。

导体部分:电源0.25  mm2信号0.25 mm2

电缆弯曲半径不应小于70mm。

模拟+串行输出系列

10-wire 屏蔽电缆φ= 6.2mm, PUR 外部保护套.

导体部分:电源0.29  mm2信号0.10 mm2

电缆弯曲半径不应小于90mm。

接线:

+ V         棕色

0 V          白色

C+           绿色

C-            黄色

D+          粉红色

D-           灰色

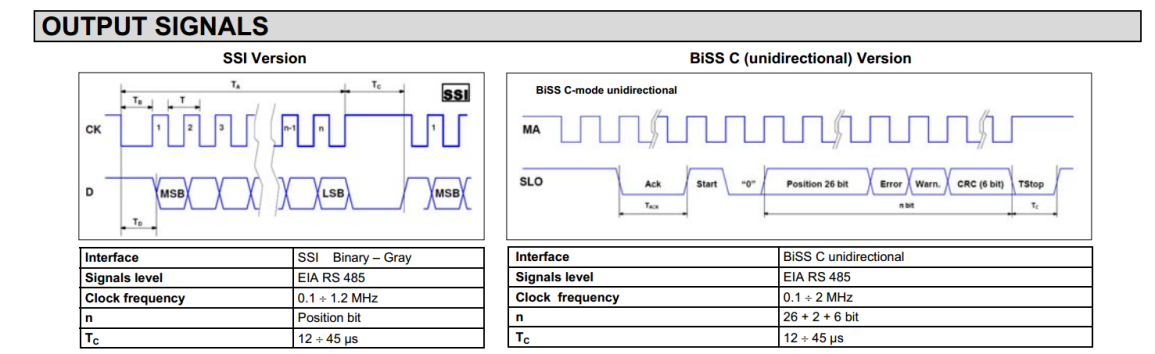

输出信号波形图:
