拉线式传感器的特点及选型注意事项...2020.3.16

文章来源:开地电子原创  发布时间:2020/03/16    点击数:

拉线式传感器的特点及选型需要注意的事项分2个部分介绍,拉线传感器的特点和拉线传感器选型需要注意的事项。

首先介绍一下拉线传感器的特点。

拉线传感器的组成:拉线式位移传感器/编码器又名拉绳位移传感器,分为2个部分,机械部分和电子部分;电子部分一般是光电编码器;机械部分主要有钢丝绳,线鼓,弹簧,管箍组成。

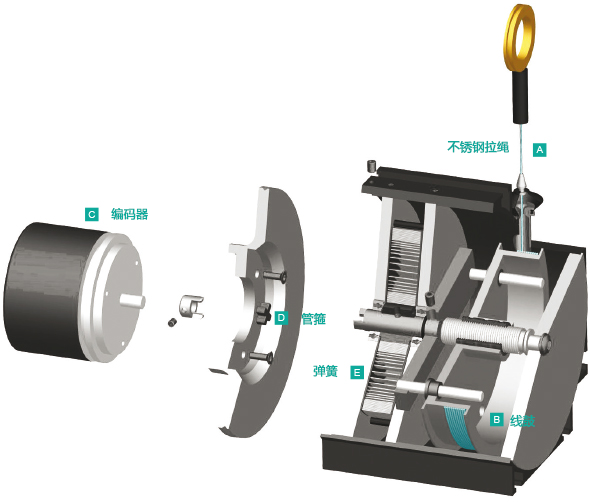

拉线式传感器的组成

拉线传感器的测量原理:钢丝绳由弹簧始终收紧,由钢丝绳的直线位移转换成旋转量的测量。

拉线传感器的特点:钢丝绳紧绕在多圈测量轮上,每圈行程相同,因此在整个测量范围内均为线性测量。钢丝绳测量轮,卷簧轮,与传感器同轴联动,其连接误差降至最小。一般情况拉线传感器通过钢丝绳与被测物体软性连接,所以抗震动性能优越;安装简便,能适应恶劣环境。

其次,从上面拉线传感器的特点可以发现拉线传感器选型需要注意的事项:量程,输出方式式,精度.....。

量程:一般情况拉线传感器的量程可以达到200mm~30000mm不等,拉绳位移传感器应用中不可超过最大行程(从原始绳夹处拉出30米),也不可将出绳口原始绳夹松开,否则都将对传感器造成损坏。

拉绳位移传感器的信号有增量和绝对值之分。增量式拉线编码器输出信号主要是方波输出,有6路信号输出:A,B,Z,/A,/B,/Z;行程最大可以做到30米, 线性精度最大0.01%,分辨力根据配置不同最大可以达到0.001毫米/脉冲。

绝对式拉线编码器输出信号可以为RS485,CANOPN,PROFIBUS-DP,PROFINET串行SSI和电阻信号等等....
