【POSITAL博思特磁性编码器】特点

文章来源:www.kindele.com  发布时间:2021/10/27    点击数:

POSITAL博思特磁性编码器特点

磁性编码器有很多值得推荐的地方。它们体积小巧、坚固以及价格相对低廉。POSITAL (博思特)作为德国FRABA(费瑞柏)集团旗下的一个业务部门,已经开发出一个新的磁性旋转式编码器家族。它保留了机械的简约性、磁性设备的强韧性和成本效益性,还加入了高性能运动控制应用所需的功能,如在工业自动化系统、重型建筑机械、电梯系统、自动门等等应用场合中。


  1. 低成本

  2. 无需电池操作

  3. 体积小

  4. 抗震能力高

5. 无机械构造使得寿命更长。

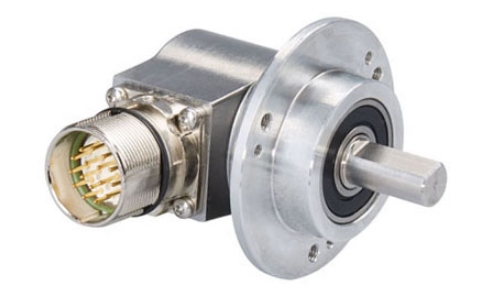

 磁性编码器图

POSITAL博思特磁性编码器UCD-S401G-1416-M100-PRL

产品参数:

接口       SSI带按钮和LED

时钟输入       RS 422, 通过光电耦合器

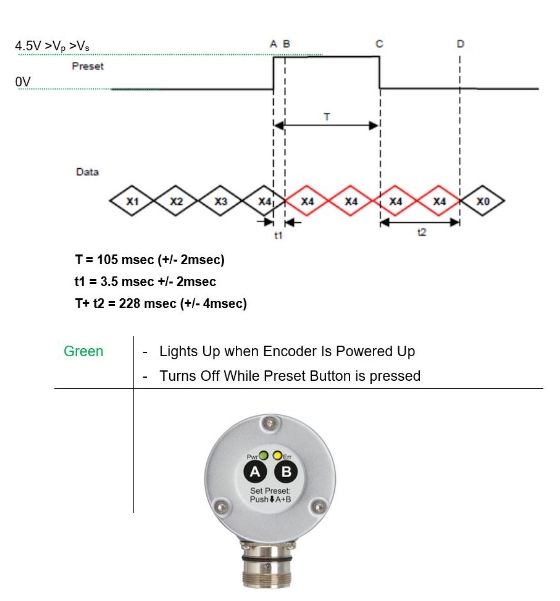

磁性编码器技术接线图

技术       磁性

单圈分辨率    16

分辨率 多圈  14

多圈技术       自发电的磁性脉冲计数器(无需电池和齿轮组)

精度 (INL)    ±0.0878°≤12位)

认证 认证/寿命 码制 码    格雷码



环境规格

外壳防护等级 ()      IP65

外壳防护等级 (外壳)   IP65

工作温度       -40 °C (-40 °F) - +85 °C (+185 °F)



机械数据

外壳材料

外壳涂层       阴极防腐蚀防护(> 720小时耐盐雾测试)

法兰形式       夹紧法兰, ø 58 mm

法兰材料

轴的类型       实心轴, 单面平坦型轴, 长度 = 20 mm

轴的直径       ø 10 mm (0.39")

轴的材料       不锈钢 V2A (1,4305; 303)

最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N

最小机械寿命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

转子转动惯量       ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度       ≤ 12000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G16毫秒半弦波,EN60068-2-29

耐振动性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度       96 mm (3.78")

重量       215 g (0.47 lb)

电气连接

连接方向       径向

接口       M23, 公型, 12

磁性编码器尺寸图
