POSITAL博思特【光电编码器】OCD-PPA1G-0008-S12V-PAP

文章来源:www.kindele.com  发布时间:2021/11/02    点击数:

POSITAL博思特光电编码器OCD-PPA1G-0008-S12V-PAP优点:

       光电编码器:体积小,精密,本身分辨度可以很高,无接触无磨损;同一品种既可检测角度位移,又可在机械转换装置帮助下检测直线位移;多圈光电绝对编码器可以检测相当长量程的直线位移(25位多圈)。寿命长,安装随意,接口形式丰富,价格合理。成熟技术,多年前已在国内外得到广泛应用。

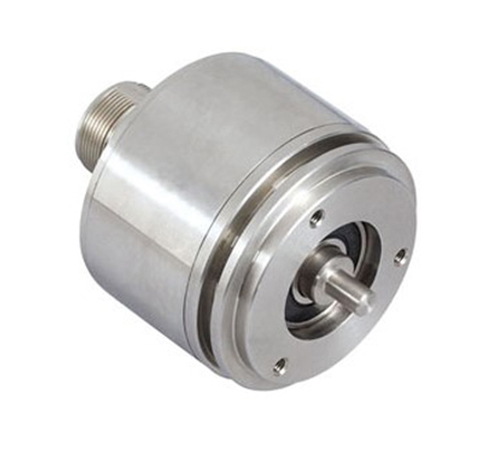

 光电编码器图

POSITAL博思特光电编码器缺点:

精密但对户外及恶劣环境下使用提出较高的保护要求;量测直线位移需依赖机械装置转换,需消除机械间隙带来的误差;检测轨道运行物体难以克服滑差。



POSITAL博思特光电编码器OCD-PPA1G-0008-S12V-PAP

产品参数如下:

接口       位并行(推挽)

输出驱动器    推挽式

电气数据

电源电压       10 – 30 VDC

功耗       ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC

功耗       ≤ 1.5 W



传感器

技术       光学

单圈分辨率    8

精度 (INL)    ±0.0220° (14 – 16), ±0.0439° (<13)

认证 认证/寿命 码制 码    格雷码



环境规格

外壳防护等级 ()      IP66/IP67

外壳防护等级 (外壳)   IP66/IP67

工作温度       -40 °C (-40 °F) - +85 °C (+185 °F)



机械数据

外壳材料       不锈钢(V2A) (1.4305, 303)

外壳涂层       无涂层

法兰形式       同步法兰, ø 58 mm

法兰材料       不锈钢 V2A (1.4305; 303)

轴的类型       实心轴, 长度 = 20 mm

轴的直径       ø 12 mm (0.47")

轴的材料       不锈钢 V2A (1,4305; 303)

最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N

最小机械寿命       420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

转子转动惯量       ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩       ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高机械速度       ≤ 3000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G16毫秒半弦波,EN60068-2-29

耐振动性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

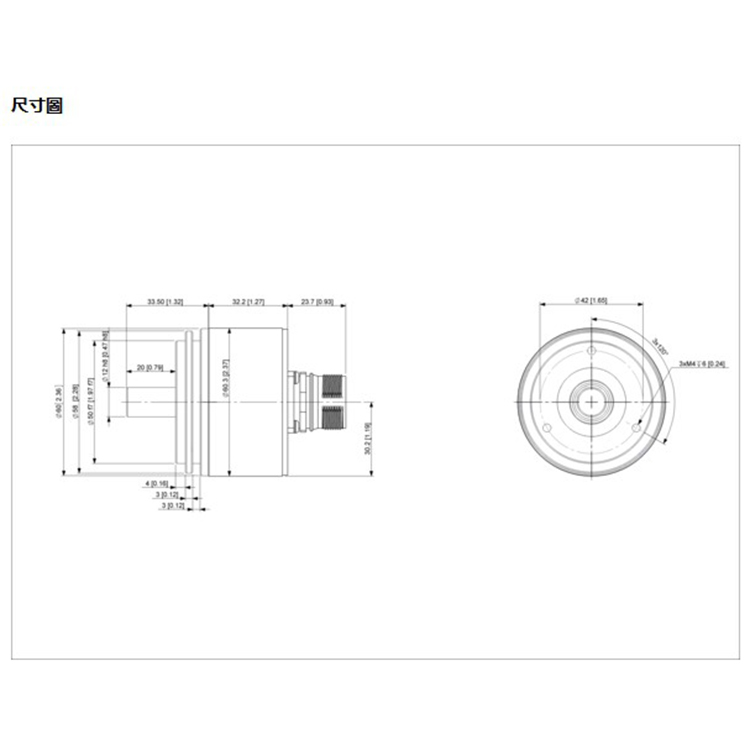

光电编码器尺寸图
