PROFIBUS 【DP编码器】总线输出OCF-DPC1B-0016-C100-H3E

文章来源:www.kindele.com  发布时间:2021/11/04    点击数:

PROFIBUS DP编码器总线输出OCF-DPC1B-0016-C100-H3E,编码器是用来测量转速的装置,光电式旋转编码器通过光电转换,可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数(几十个到几千个都有),和供电电压等。单路输出是指旋转编码器的输出是一组脉冲,而双路输出的旋转编码器输出两组A/B相位差90度的脉冲,通过这两组脉冲不仅可以测量转速,还可以判断旋转的方向。

 DP编码器

编码器把角位移或直线位移转换成电信号,前者称为码盘,后者称为码尺。



按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和绝对式两类。



增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。



编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关



PROFIBUS DP编码器总线输出OCF-DPC1B-0016-C100-H3E

产品参数如下:

接口       Profibus(现场总线)

Profil     DPV0, DPV1 DPV2 Class 2 (EN50170 + EN50254)

传输速率       Round Axis

传输速率       ≤12M波特

编程功能       分辨率,传动系数(物理分辨率),速度比例+过滤器,预设(零点),计数方向,限位开关,节点号,示教模式,诊断模式



输出

输出驱动器    Profibus数据接口,光耦隔离

电气数据

电源电压       10 – 30 VDC

 DP编码器接线图

传感器

技术       光学

单圈分辨率    16

精度 (INL)    ±0.0220° (14 – 16), ±0.0439° (<13)

认证 认证/寿命 码制 码    二进制码



环境规格

外壳防护等级 ()      IP65

外壳防护等级 (外壳)   IP66/IP67

工作温度       -40 °C (-40 °F) - +85 °C (+185 °F)

存储温度       -40 °C (-40 °F) – +85 °C (+185 °F)

湿度       98%相对湿度, 无凝结状态



机械数据

连接帽材料

外壳材料

外壳涂层       阴极防腐蚀防护(> 720小时耐盐雾测试)

法兰形式       夹紧法兰, ø 58 mm

法兰材料

轴的类型       实心轴, 单面平坦型轴, 长度 = 20 mm

轴的直径       ø 10 mm (0.39")

轴的材料       不锈钢 V2A (1,4305; 303)

最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N

最小机械寿命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

转子转动惯量       ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高机械速度       ≤ 12000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G16毫秒半弦波,EN60068-2-29

耐振动性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度       69,5 mm (2.74")

重量       465 g (1.03 lb)



电气连接

连接方向       径向

连接类型       3 x Cable Gland Zone2+22

连接类型       可拆卸便于更换新电缆组件的编码器没有可见的节点号,旋转开关,没有主动元件,输出总线端接电阻也大弹簧夹

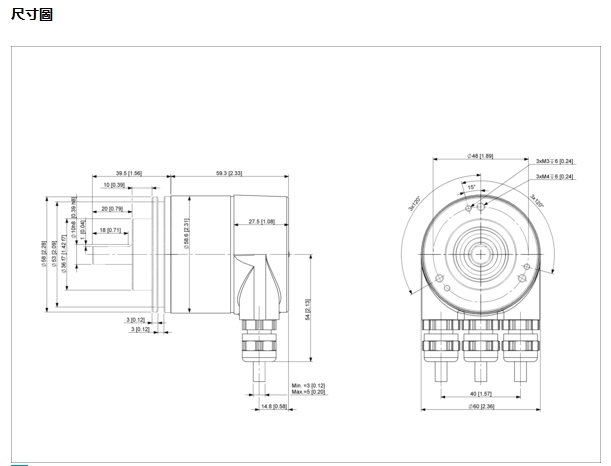

DP编码器尺寸图
