ssi拉线盒编码器

文章来源:www.kindele.com  发布时间:2021/10/15    点击数:

       ssi拉线盒编码器由拉线盒和编码器组成。编码器计算与测量长度成比例的测量鼓旋转圈数,并将其输出。这可以测量线性测量路径的位置信息。



       POSITAL 拉线盒编码器具有多种接口,为严苛的工业应用提供简便的系统集成方案。提供多种性能版本,为您的应用提供最佳的设备。

 拉线盒编码器



       拉线盒编码器是测量位移、距离的一种直线测量装置,也可以通过转换轮进行直角测量,拉线编码器可以用来测量机械位移的直线运动,也可以对机械装置进行控制,可以通过位移进行闭环控制。

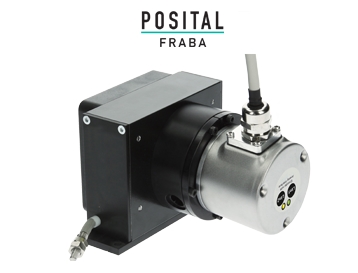

SSI拉线盒编码器

LD0-S401B-1212-6E90-ARW

产品参数

电源       4.5 – 30 VDC

工作温度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       1385 g (3.05 lb)

外壳防护等级 (编码器)      IP64 / IP65



机械数据

最大测量长度       6.00 m

线毂周长       200 mm

线绳材质       不锈钢

线绳直径       0.60 mm

编码器外壳材料

拉线盒外壳的材料       /

线位移的最大速度       3 m/s

线绳最大加速度    2.4 g

最大拉出力    8.0 N

最小回缩力    3.0 N



传感器数据

技术       光电 (≤ 0.02°)

精度       ±0.006 % FSO

重复性    ±0.003 % FSO

分辨率 单圈  12

分辨率 多圈  12

近似线性分辨率    48.8 µm

输出码制       二进制码



通讯接口       SSI带按钮和LED

接口周期       ≥ 25 µs

输出驱动器    RS422

时钟输入       RS 422, 通过光电耦合器



电气连接

连接方向       径向

连接方向       径向 9

电缆长度       10 m [394"]

导线截面       0.14 mm² / AWG 26

材料 / 类型  PVC

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲

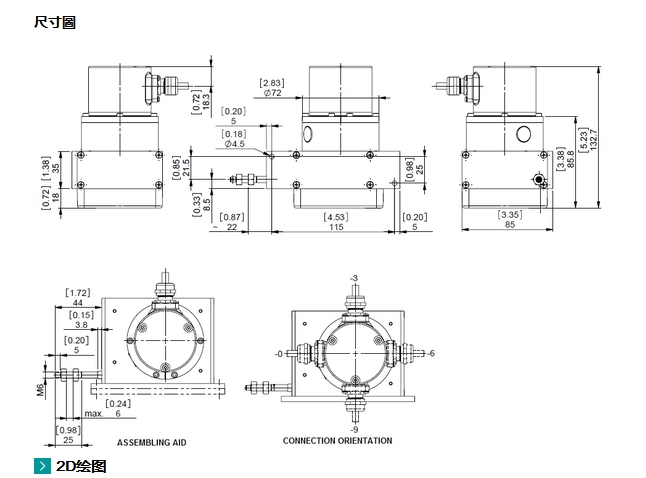

拉线盒编码器尺寸图
