博思特POSITAL线性传感器LD0-S101G-1213-2P60-2RW

文章来源:www.kindele.com  发布时间:2021/10/09    点击数:

POSITAL线性传感器LD0-S101G-1213-2P60-2RW主要特点:

线性传感器有多种配置,可满足任何应用要求,从近无尘室环境到港口搬运臂和建筑起重机。提供了多种输出(包括模拟量、现场总线和以太网系列)、结实的外壳和紧凑型设计。


传感器的设计精密合理,采用高精密传感元件,使得传感器具有体积小,使用方便,密封性好,测量精度高,温度误差小,寿命长等优点。

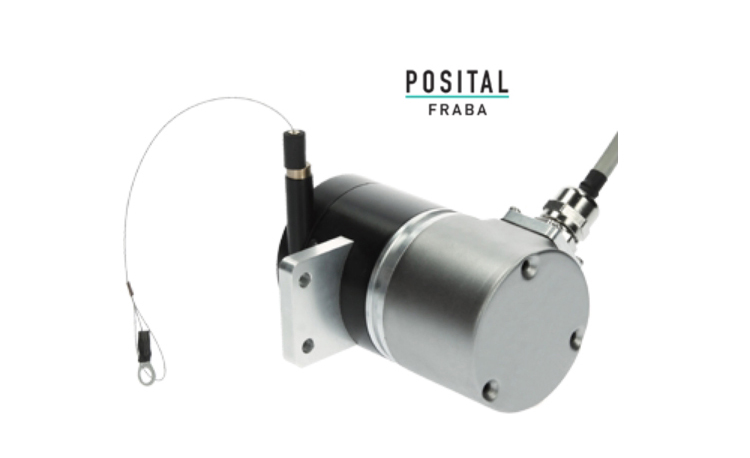

 线性传感器图

  该传感器不仅适宜于作直线运动的机械物体位移测量,更适宜于机械物体作曲线运动的位移测量。

       精密电信号(电位计、电压、电流、编码器脉冲、计算机接口)输出

  •适合多种距离精密直线或曲线位移测量

  •标准工业级+产品,军品级

  •适合多种恶劣环境和苛刻工作条件

  •多面安装选择(传感器底面、顶面、端面、拉线背面、拉线正面等)

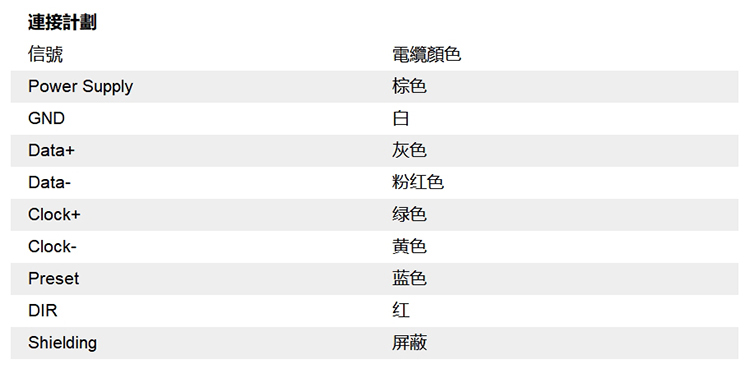

 线性传感器信号图

POSITAL线性传感器

LD0-S101G-1213-2P60-2RW

产品参数:

电源 4.5 – 30 VDC

功耗 ≤ 1.5 W

工作温度 -20 °C (-4 °F) - +80 °C (+176 °F)

重量 620 g (1.37 lb)

外壳防护等级 (编码器) IP64 / IP65

机械数据

最大测量长度 1.90 m

线毂周长 150 mm

线绳材质 聚酰胺涂层的不锈钢

线绳直径 0.45 mm

编码器外壳材料 钢

拉线盒外壳的材料 铝

线位移的最大速度 2.0 m / s

线绳最大加速度 12.0 g

最大拉出力 5.0 N

最小回缩力 3.5 N

动作寿命 100万次循环 (根据理想条件估算)

线绳连接 金属环

最大。出线角度。 ±3°

传感器数据

技术 光电 (≤ 0.02°)

精度 ±0.02 % FSO

重复性 ±0.006 % FSO

分辨率 单圈 13

分辨率 多圈 12

近似线性分辨率 18.3 µm

输出码制 格雷码

接口

通讯接口 SSI带预设

手动功能 预设功能和方向反转可以通过电缆或连接器编译

接口周期 ≥ 25 µs

输出

输出驱动器 RS422

时钟输入 RS 422, 通过光电耦合器

电气连接

连接方向 径向 6

接口 Cable 2 m

电缆长度 2 m [79"]

导线截面 0.14 mm² / AWG 26

材料 / 类型 PVC

电缆直径 6 mm (0.24 in)

最小弯曲半径 46 mm (1.81") 固定, 61 mm (2.4") 弯曲

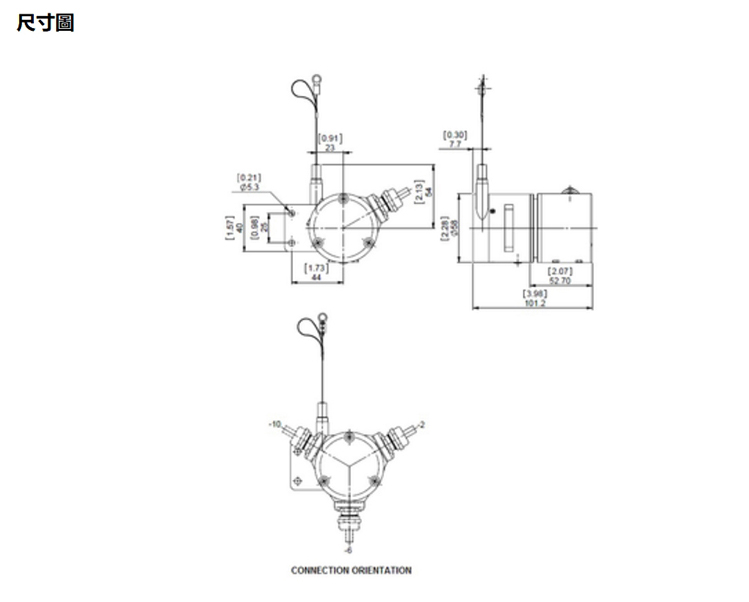

线性传感器尺寸图
