【博思特POSITAL编码器】在包装应用中的产品

文章来源:www.kindele.com  发布时间:2021/10/11    点击数:

在包装产品线中需要各种位置和运动传感器来保证稳定运行。德国进口博思特POSITAL编码器都能满足您的需求,从便于配置的可编程编码器,到用于传送带和标签分配设备的测量轮,甚至是用于安装空间受限的通孔齿轮设计。博思特POSITAL全球的编码器专家团队能协助为每一个应用找到正确的传感器。

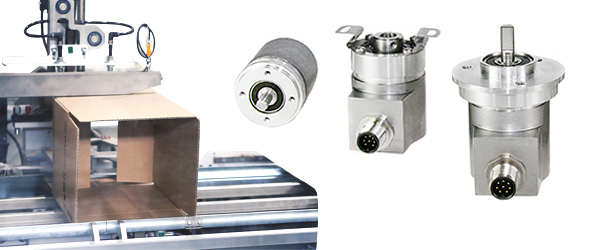

 编码器应用图


博思特POSITAL编码器特征:

1、灵活可编程增量编码器;

2、可提供枢轴臂和弹簧加载安装夹具;

3IXARC旋转编码器实现精确监控;

4、多种多用的接口,机械设计和环境规格;

5、有用于包装解决方案的测量轮;

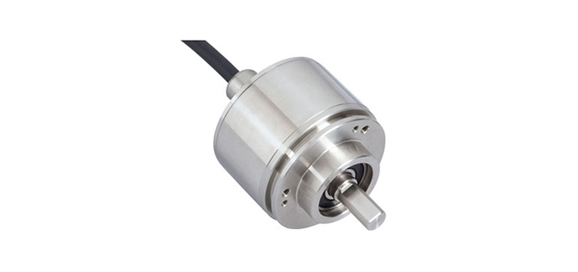

 旋转编码器图

博思特POSITAL旋转编码器  OCD-CAA1B-1213-C10V-5AW

产品参数:

接口       CANopen

Profil     DS-406

传输速率       Round Axis

传输速率       最小20K波特,最大1M波特

编程功能       分辨率,预置,2个限位开关,8个凸轮,波特率,CAN标识符,引导程序

传输模式:轮询,循环,同步

电源电压       10 – 30 VDC

输出驱动器    收发器(ISO 11898标准) 光耦隔离

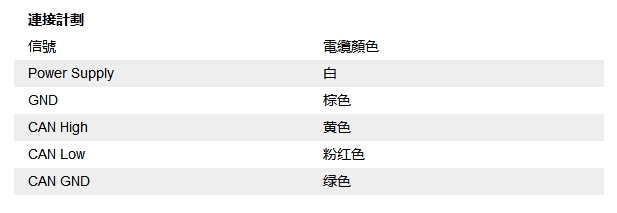

 编码器信号接线图

传感器

技术       光学

单圈分辨率    13

分辨率 多圈  12

多圈技术       机械齿轮组(无需电池)

精度 (INL)    ±0.0220° (14 – 16), ±0.0439° (<13)

认证 认证/寿命 码制 码    二进制码



环境规格

外壳防护等级 ()      IP66/IP67

外壳防护等级 (外壳)   IP66/IP67

工作温度       -40 °C fixed (-40 °F), -30 °C flexible (-22 °F) - +85 °C (+185 °F)

存储温度       -40 °C (-40 °F) – +85 °C (+185 °F)



机械数据

外壳材料       不锈钢(V2A) (1.4305, 303)

法兰形式       夹紧法兰, ø 58 mm

法兰材料       不锈钢 V2A (1.4305; 303)

最大轴负载    轴向 40 N (4.5 lbs), 径向 110 N

最小机械寿命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

转子转动惯量       ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩       ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高机械速度       ≤ 3000 1/min

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G16毫秒半弦波,EN60068-2-29

耐振动性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度       52,7 mm (2.07")

重量       600 g (1.32 lb)

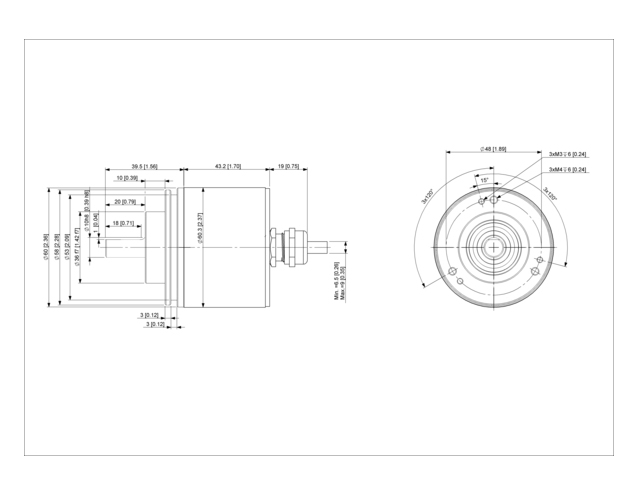

 编码器尺寸图
