【CCA160】CARLEN编码器

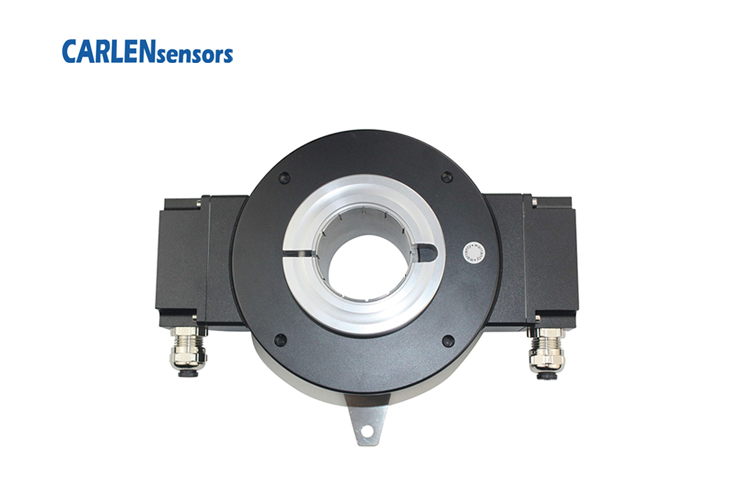

CCA160系列CARLEN增量式编码器

产品特点：

空心轴直径达  72mm

高抗冲击和防振动

脉冲数可达  2500ppr

对感应电流起防护作用

温度范围：－30℃+100℃

用途: 电机设备，工业自动化应用

CCA160系列CARLEN增量式编码器

产品参数：

电源电压  5-30VDC

脉冲数  1...2500 ppr

输出信号  A.B.Z,/A,/B,/Z

输出信号  Push pull,5-30Vdc

          Driver 5Vdc RS422

最大负载电流  40mA under 4.5V-30mA under 24V

最大输出频率  300kHz

机械性能

最大持续速度 6000 rpm

空心轴 Through holow shaft 72mm

外壳直径 158mm

开启扭矩 ＜6N cm

最大承载

轴向:100N

径向:150N

轴惯性 160 ga㎡

重量 1.8kg

防护等级 IP65

工作温度－30℃+100℃

增量式编码器工作原理

随转轴一起转动的脉冲码盘上有均匀刻制的光栅，即在码盘上均匀地分布着若干个透光区段和遮光区段。这两种区段分得越密，则分辨率越高。

增量式编码器没有固定的起始零点，输出的是与转角的增量成正比的脉冲，需要用计数器来计脉冲数。每转过一个透光区时，就发出一个脉冲信号，计数器当前值加1，计数结果对应于转角的增量。转轴处于静止状态时没有脉冲输出，增量式编码器主要用于转速测量。

增量式编码器的计数起点可以任意设定，可以实现多圈的无限累加计数和测量。

「如果转角的测量范围小于360°」，可以把每转儿发出一个脉冲的原点信号作为机械参考零位。

「如果转角的测量范围大于360°」，需要用与位置零点相对应的限位开关来确定零点，或者设置输入绝对转角位置校正值的人机界面。
