Posital测速编码器 UCD-S101B-1213-YA10-PRL

文章来源:www.kindele.com  发布时间:2021/09/17    点击数:

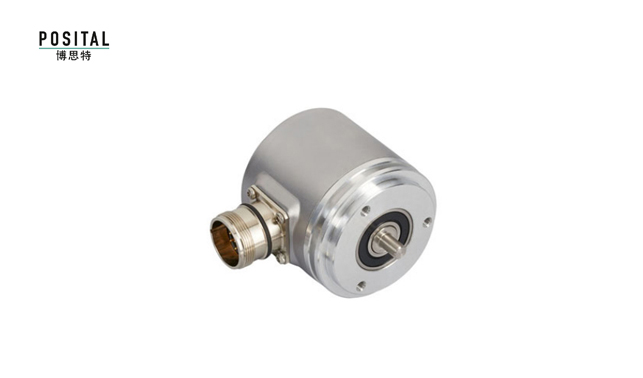

POSITAL测速编码器图
测速编码器UCD-S101B-1213-YA10-PRL工作原理
       测速编码器一般与轴相联,测速编码器的脉冲量是固定的,在轴旋转的时候,测速编码器就会输出脉冲,PLC或计数器收到脉冲,根据轴转的速度不同时,在单位时间内收到的脉冲总量是不一样的,速度就表现在这里了,根据脉冲量与实际转的长度就可以算了真实的速度米/分钟。

测速编码器特点
        针对不同的应用目的有多种连接方式。
        具有轴型和轴套型两种安装方式适应主流应用场景。
        输出接口有PROFIBUS-DP总线、SSI格雷码、CANopen等单圈、多圈高精度可选。
测速编码器超强的结构        可应用于高达110°的高温环境下。
        分辨率可达500PPR

        转速可达12000RPM


测速编码器产品参数

UCD-S101B-1213-YA10-PRL

接口    SSI带预设
接口周期时间    ≥ 25 µs
Number of Preset Cycles    5,100,000

输出驱动器    RS422
电气数据
电源电压    4.5 – 30 VDC
功耗    ≤ 1.0 W
时钟输入    RS 422, 通过光电耦合器
时钟速度    100 kHz – 2 MHz

传感器
技术    磁性
单圈分辨率    13 位
分辨率 多圈    12 位
多圈技术    自发电的磁性脉冲计数器(无需电池和齿轮组)
精度 (INL)    ±0.0878°(≤12位)
认证 认证/寿命 码制 码    二进制码

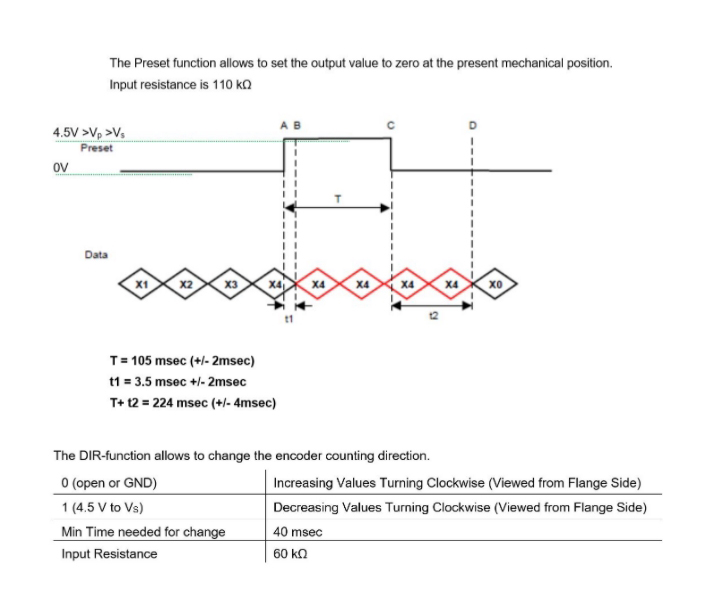

Posital测速编码器接线图

环境规格

外壳防护等级 (轴)    IP65
外壳防护等级 (外壳)    IP66/IP67
工作温度    -40 °C (-40 °F) - +85 °C (+185 °F)

机械数据
外壳材料    钢
外壳涂层    阴极防腐蚀防护(> 720小时耐盐雾测试) + 油漆喷涂
法兰形式    通孔, ø 58 mm
法兰材料    铝
轴的类型    实心轴, 双面平坦型轴, 长度 = 10 mm
轴的直径    ø 6 mm (0.24")
轴的材料    不锈钢 V2A (1,4305; 303)
转子转动惯量    ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩    ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度    ≤ 12000 1/min
耐冲击性    ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗冲击性    ≤ 10G(16毫秒半弦波,EN60068-2-29)

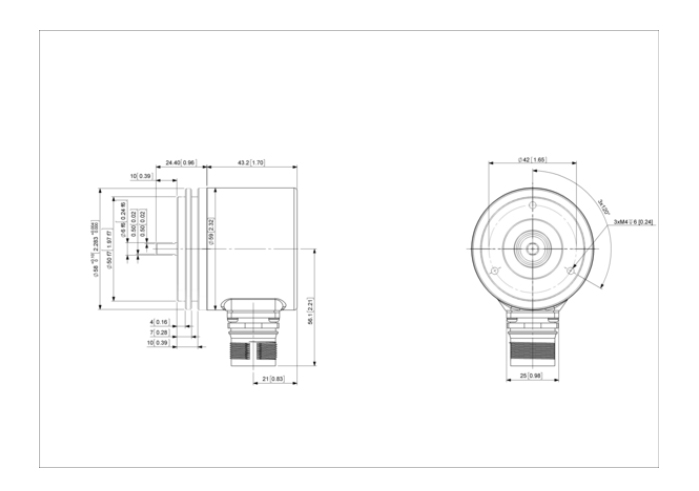

Posital测速编码器尺寸图
