POSITAL拉线传感器LD0-DPC1B-1213-3D00-H3P

文章来源:www.kindele.com  发布时间:2021/08/05    点击数:

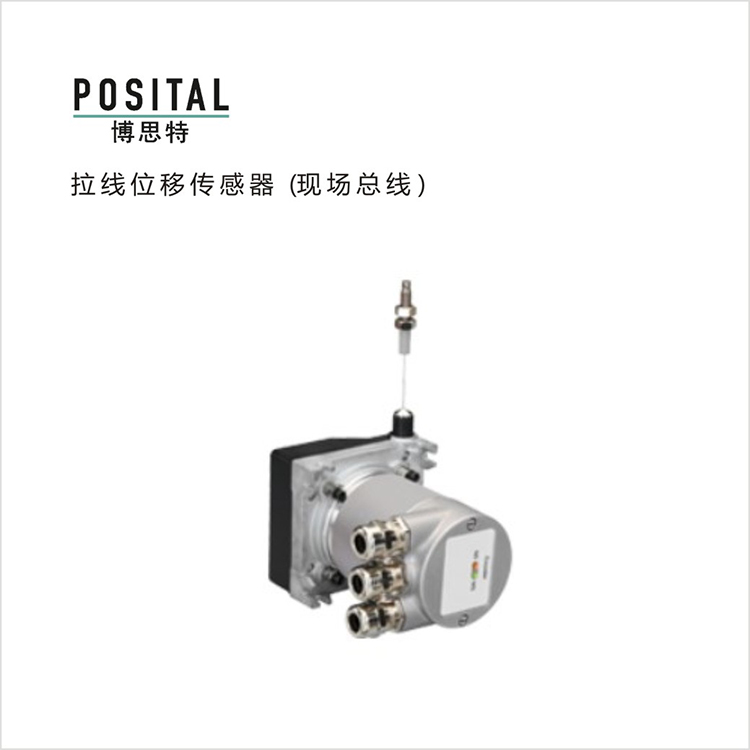

拉线传感器图

POSITAL拉线传感器LD0-DPC1B-1213-3D00-H3P

POSITAL拉线传感器主要特点:
  传感器的设计精密合理,采用高精密传感元件,使得传感器具有体积小,使用方便,密封性好,测量精度高,温度误差小,寿命长等优点。
  该传感器不仅适宜于作直线运动的机械物体位移测量,更适宜于机械物体作曲线运动的位移测量。
       •精密电信号(电位计、电压、电流、编码器脉冲、计算机接口)输出
  •适合多种距离精密直线或曲线位移测量
  •标准工业级+产品,军品级
  •适合多种恶劣环境和苛刻工作条件
  •多面安装选择(传感器底面、顶面、端面、拉线背面、拉线正面等)

POSITAL拉线位移传感器 产品参数:
电源    10 – 30 VDC
功耗    ≤ 1.5 W
启动时间    < 1 s
工作温度    -40 °C (-40 °F) - +80 °C (+176 °F)
重量    810 g (1.79 lb)
外壳防护等级 (编码器)    IP64 / IP65
EMC:发射干扰    DIN EN 61000-6-4
EMC:抗干扰    DIN EN 61000-6-2
机械数据
最大测量长度    3.00 m
线毂周长    200 mm
线绳材质    塑料涂层的不锈钢
线绳直径    0.87 mm
编码器外壳材料    钢
拉线盒外壳的材料    锌合金压铸
线位移的最大速度    0.8 m / s
线绳最大加速度    1.0 g
最大拉出力    3.0 N
最小回缩力    2.5 N
动作寿命    不可用
线绳连接    M4制螺纹
最大。出线角度。    ±0°

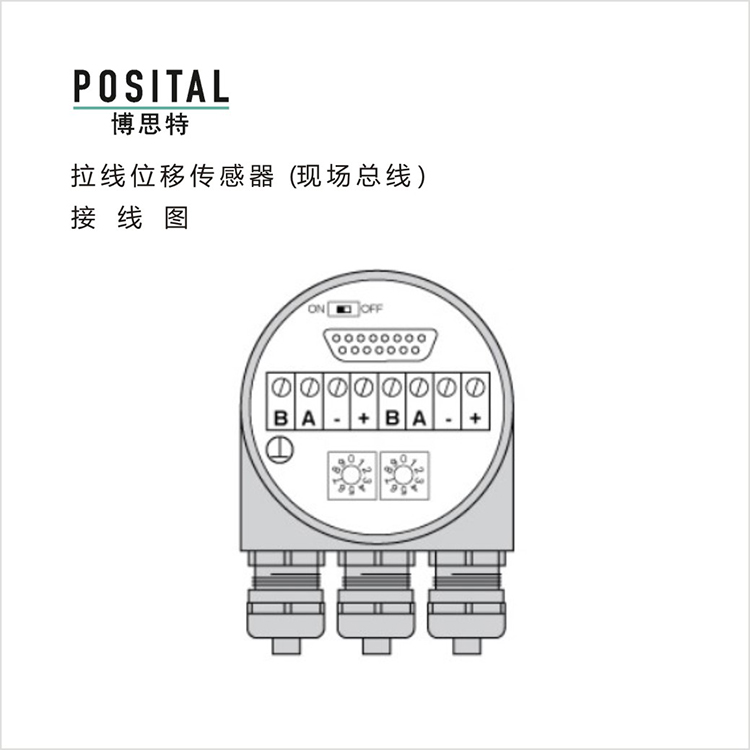

拉线传感器接线图

传感器数据
技术    光电 (≤ 0.02°)
精度    ±0.012 % FSO
重复性    ±0.005 % FSO
分辨率 单圈    13 位
分辨率 多圈    12 位
近似线性分辨率    24.4 µm
输出码制    二进制码
接口
通讯接口    Profibus(现场总线)
Profil    DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
诊断    desc
编程功能    分辨率,传动系数(物理分辨率),速度比例+过滤器,预设(零点),计数方向,限位开关,节点号,示教模式,诊断模式
手动功能    地址选择开关0-99和终端电阻DIP开关(带有接线盒)
传输速率    ≤12M波特
接口周期    ≥ 1 ms
输出
输出驱动器    Desc
功耗    ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
反极性保护    是
短路保护    是
MTTF    13.5 年,在40 ℃下
电气连接
连接方向    径向
连接方向    径向 0 / 轴向
连接类型    3 x 格兰头

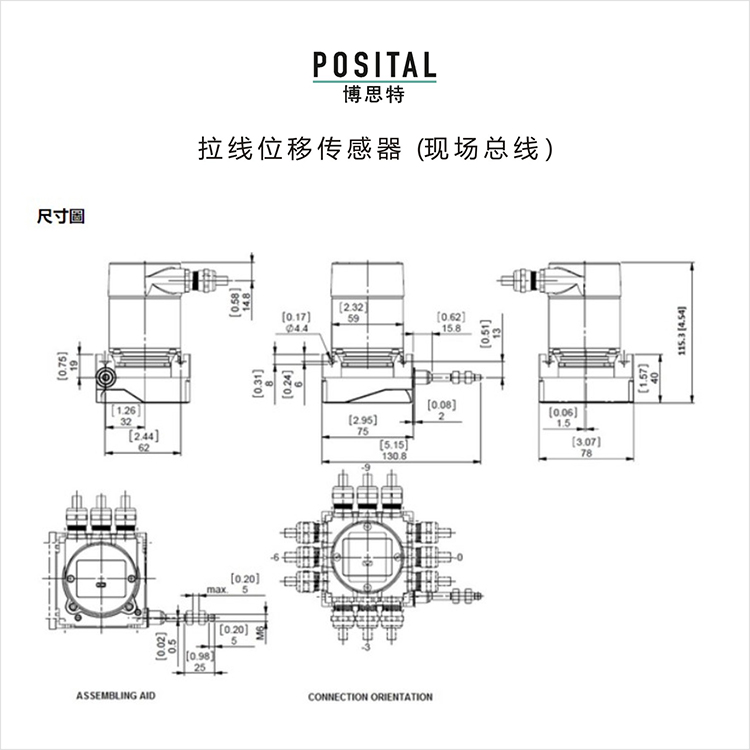

拉线传感器尺寸图
