磁致伸缩传感器接线方式及故障处理方法

文章来源:http://www.kindele.com/  发布时间:2019/04/11    点击数:   磁致伸缩传感器为非接触式,永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。开地电子小编主要为大家讲解一下磁致伸缩传感器接线方式及故障处理方法。

磁致伸缩传感器接线方式及故障处理方法

磁致伸缩传感器接线方式及故障处理方法

  此外,传感器能承受高温高压和高振荡的环境。传感器输出信号为绝对数值,所以即使电源中断重接也不会对数据收构成问题,更无尖重新调整零位。由于传感器组件都是非接触的,所以即使测量过程理不断重复的,也不会对传感器造成任何磨损。

  磁致伸缩传感器接线方法

  (一)模拟信号输出方式

  1、直接电缆出线接线方式

  传感器共有五个接点:正电源(橙)、电源地、信号地(蓝)、信号输出(黑)、壳体地(黄),连接线(未使用)(绿)。

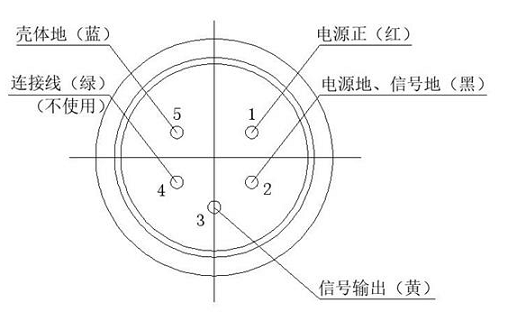

  2、航空插头连接

  具体接线方式如图所示
磁致伸缩传感器接线方式及故障处理方法
  航空插头连接

  接线方法:

  (二)模拟信号输出方式:

  1、直接电缆出线接线方式

  传感器共有五个接点:正电源(橙)、电源地、信号地(蓝)、信号输出(黑)、壳体地(黄),连接线(未使用)(绿)。

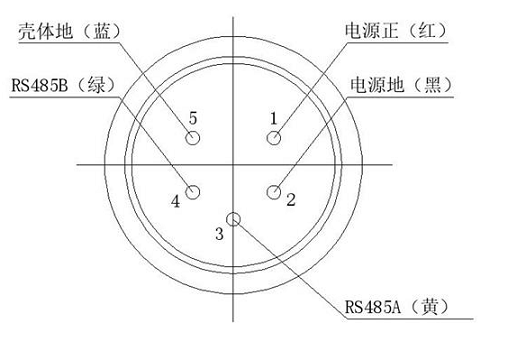

  2、航空插头连接
磁致伸缩传感器接线方式及故障处理方法
  航空插头连接

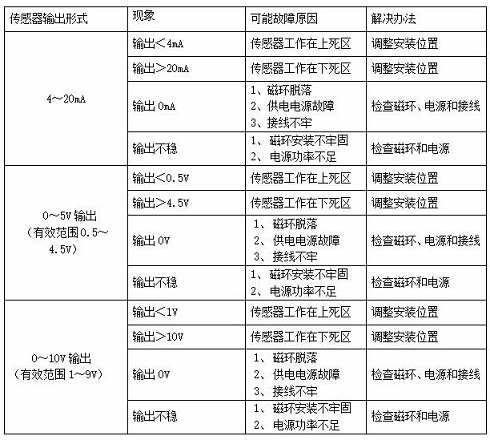

  磁致伸缩传感器故障处理方法
磁致伸缩传感器接线方式及故障处理方法
  磁致伸缩传感器应用领域

  磁致伸缩传感器主要应用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,因此不必像其它液位传感器一样需要定期重标和维护;正是因为它的输出信号为绝对值,所以即使电源中断重新接通也不会对数据接收构成问题,更无须重新归回零位。

  磁致伸缩位移传感器与其它液位变送器或液位计相比有明显的优势,它可广泛应用于石油、化工、制药、食品、饮料等行业,对各种液罐的液位进行计量和控制。作为位移传感器,它不但可以测量运动物体的直线位移,而且还可同时给出运动物体的速度模拟信号。

  磁致伸缩位移传感器通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值;该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

  磁致伸缩线性位移传感器品牌比较多,精度不高的话选用的国产的,很多厂家生产,精度高的用进口的,品牌有巴鲁夫、MTS、图尔克等。磁致伸缩线性位移传感器品牌也可以直接上开地电子查询,上面有国内许许多多个品牌可供选择。更多精彩内容,可以点击磁致伸缩位移传感器的分类和使用注意事项了解更多。
