模拟量编码器

文章来源:开地电子原创  发布时间:2020/12/28    点击数:

模拟量编码器又叫电流编码器和电压编码器,分为单圈和多圈。编码器模拟量编码器可以通过外部设定,多用途、多功能,直接对应单圈多圈角度、多圈长度、转动平移速度测量。4mA 对应值、20mA 对应值任意设定及微调;方向设定;外部置位线设定预设位置,安装方便,无需找零。内部绝对值光电码盘,全数字化计值, 1/4096高线性度,信号无温度、机械影响,信号干扰零点飘移极小,IP65防水,防油 ,防震 。

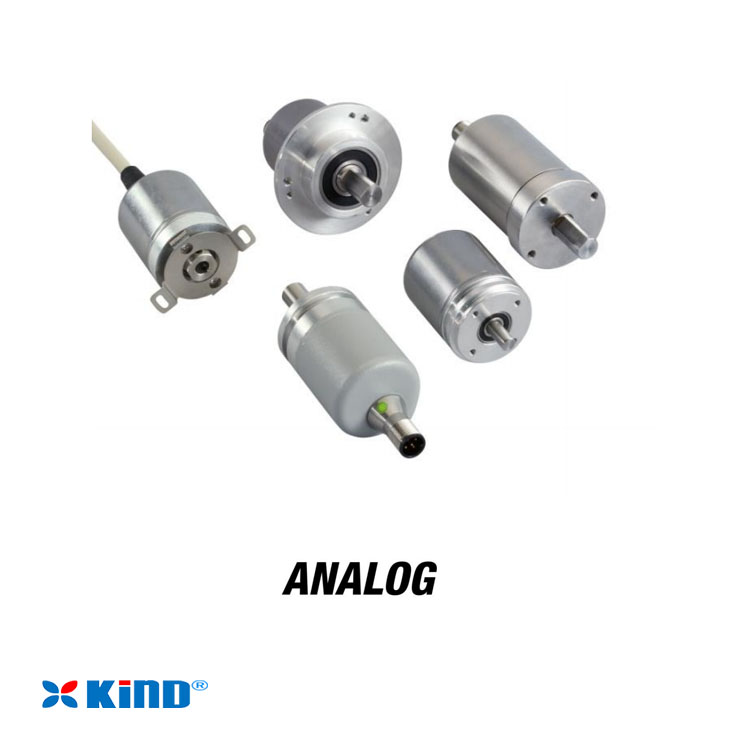

模拟量编码器按照圈数分为单圈和多圈,外形尺寸有38MM,58MM,80MM,出线方式分为侧出和后出。可应用在卡车,巴士,车辆工程机械,矿山设备,电梯,升降梯,医疗器械,水利工程,风能,太阳能光伏产业,移动平台,近海和传播工程等领域。

常用模拟量编码器举例:

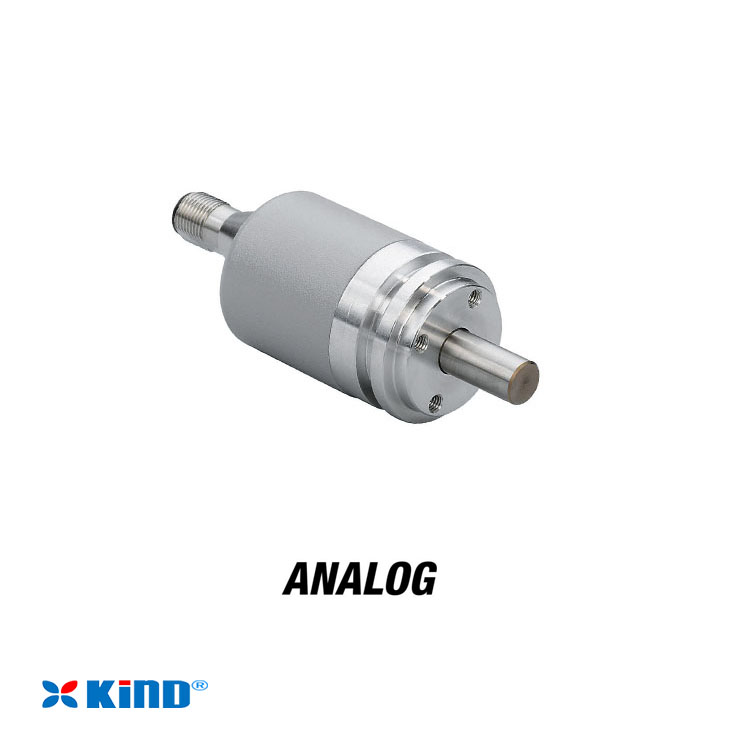

品牌:POSITAL 德国博思特

型号:UCD-AC005-0413-D10D-PAM

电气数据

电源电压 8 – 32 VDC

功耗 通常@24V(无负载)20mA

启动时间 <500 ms

最大负载电阻 500 Ω

模拟量精度  @ 20 mA = ±20 µA (在正常的供电情况下)

线性度  0.15%

建立时间 32ms(从最小值到最大值的跳跃)

反极性保护  是

短路保护 是

EMC:发射干扰 DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

MTTF 240.8 年 @ 40 °C

传感器

技术 磁性

单圈分辨率  13 位

分辨率 多圈 4 位

多圈技术 自发电的磁性脉冲计数器(无需电池和齿轮组)

精度 (INL)  ±0.0878°(≤12位)

检测信号 (默认值)   逆时针旋转(面向轴)时,数值减少

认证 认证/寿命 码制 码  模拟量电流信号 4 – 20 mA

周期 基本传感器 < 100 µs

最小测量范围 0 – 22.5°

输出分辨率  在全量程内最高分辨率13位(分级转动-当测量范围小于90度时分辨率将至13位以下)

多圈范围 16位(默认设置)。用户可以使用设定量程功能测量最高达65536圈(也可以使用UBIFAST工具更改圈数)

环境规格

外壳防护等级 (轴)   IP68/IP69K

外壳防护等级 (外壳) IP68/IP69K

工作温度 -40 °C (-40 °F) - +85 °C (+185 °F)

湿度 98%相对湿度, 无凝结状态

机械数据

外壳材料 钢

外壳涂层 阴极防腐蚀防护(> 720小时耐盐雾测试)

法兰形式 同步法兰, ø 36 mm 重载型

法兰材料 铝

轴的类型 实心轴, 长度 = 20 mm

轴的直径 ø 10 mm (0.39")

轴的材料 不锈钢 V4A (1.4112, 440 B), 加强型

最大轴负载  轴向 180 N, 径向 180 N

最小机械寿命 10 (180 N / 180 N), 15 (150 N,150 N), 30 (100 N / 100 N)

摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高机械速度 ≤ 6000 1/min

耐冲击性 ≤ 200 g (half sine 11 ms, EN 60068-2-27)

持久的抗冲击性  ≤ 30G(6毫秒半弦波,EN60068-2-29)

耐振动性 ≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)

长度 56 mm (2.20")

重量 210 g (0.46 lb)

电气连接

连接方向 轴向

接口 M12,公型, 5针, A码
