模拟量角度传感器ACE-270-1-SV20-V02-CW

文章来源:www.kindele.com  发布时间:2021/07/05    点击数:

模拟量角度传感器

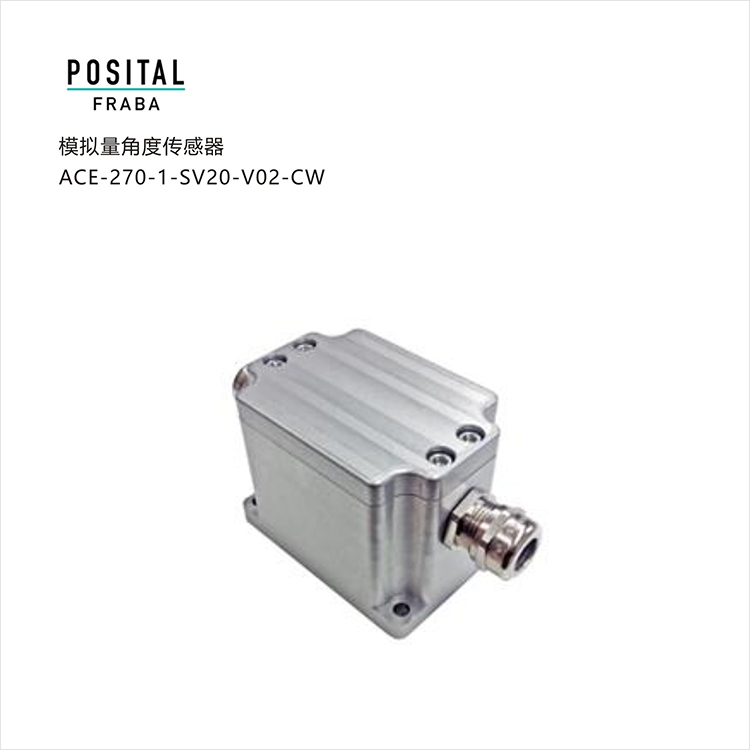

模拟量角度传感器ACE-270-1-SV20-V02-CW

产品参数

使用范围       单轴方向位置和水平测量

测量范围       270°

绝对精度       ±0.10°

分辨率    0.01°

电气数据

电源电压       10 – 30 VDC

功耗(不带负载)       ≤ 0.7 W

EMC:发射干扰      DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

反极性保护

短路保护

MTTF     400 years @ 40 °C

环境规格

工作温度       -40 °C (-40 °F) - +80 °C (+176 °F)

存储温度       -40 °C (-40 °F) – +85 °C (+185 °F)

溫度漂移       0.004°/ K

外壳防护等级       IP65/IP67

耐冲击性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

耐振动性       1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)

机械数据

外壳材料

灌封材料       PUR电缆(聚氨酯材料)

重量       650 g (1.43 lb)

接口

接口       模拟量 电压 0-10 V + RS232

示教       零点定位,正反方向设置,可编程测量范围

建立时间       125 ms

输出类型       电压 0 – 10 V

最小负载电阻       5 kΩ

传输速率       RS232:最小 1200波特,最大 115200波特

初始数据传输速率       RS232:9600波特

线性度    ± 0.02%

电气连接

连接类型       电缆 1 m

最小弯曲半径       50 mm (2 in) 固定, 100 mm (4 in) 弯曲

产品寿命周期信息

产品寿命周期信息       新产品

电气连接

Approval      CE + ATEX Zone 1 & 21 (Oil+Gas)



角度传感器应用场合:

地理: 山体滑坡,雪崩.

民用: 大坝,建筑,桥梁,玩具,报警,运输

工业:吊车,吊架,收割机,起重机,称重系统的倾斜补偿,沥青机.铺路机等。

火车:高速列车转向架和客车车厢的倾斜测量

海事:纵倾和横滚控制,油轮控制,天线位置控制。

钻井:精确钻井倾斜控制。

机械:倾斜控制,大型机械对准控制,弯曲控制,起重机

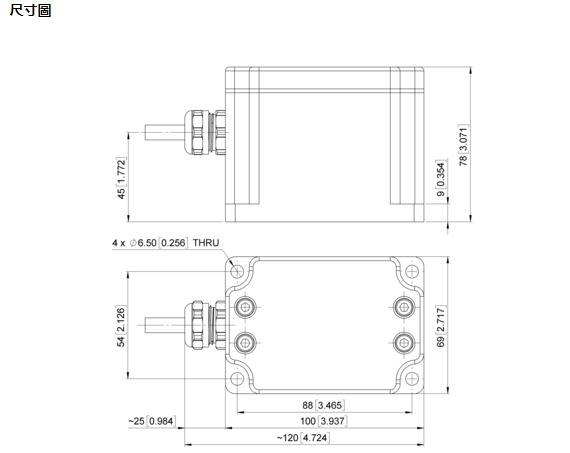

角度传感器尺寸图
