SSI拉绳位移传感器LU0-S401G-1412-FR30-CRW

文章来源:www.kindele.com  发布时间:2021/07/01    点击数:

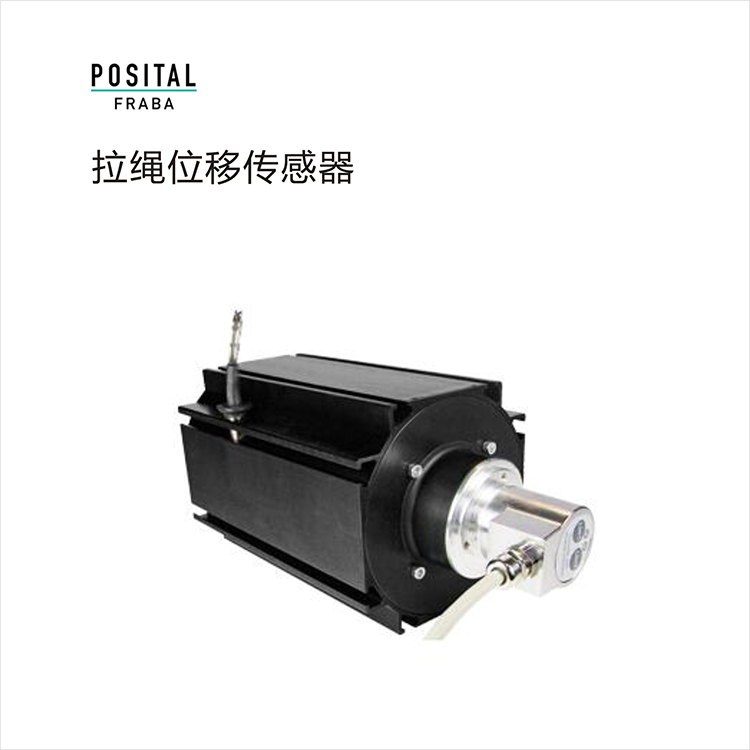

拉绳位移传感器


SSI拉绳位移传感器LU0-S401G-1412-FR30-CRW

一般数据

电源       4.5 – 30 VDC

功耗       ≤ 1.0 W

工作温度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       3815 g (8.41 lb)

外壳防护等级 (编码器)      IP64 / IP65

机械数据

最大测量长度       15.00 m

线毂周长       315 mm

线绳材质       聚酰胺涂层的不锈钢

线绳直径       1.00 mm

编码器外壳材料

拉线盒外壳的材料

线位移的最大速度       2.0 m / s

线绳最大加速度    3.0 g

最大拉出力    25.0 N

最小回缩力    8.0 N

动作寿命       50万次循环 (根据理想条件估算)

最大。出线角度。       ±3°

传感器数据

技术       磁电 (≤ 0.09°)

精度       ±0.01 % FSO

重复性    ±0.001 % FSO

分辨率 单圈  12

分辨率 多圈  14

近似线性分辨率    76.9 µm

输出码制       格雷码

拉绳位移传感器接口

接口

通讯接口       SSI带按钮和LED

接口周期       ≥ 25 µs

输出

输出驱动器    RS422

功耗       Desc

时钟输入       RS 422, 通过光电耦合器

时钟速度       100 kHz – 2 MHz

MTTF     350 years @ 40 °C

电气连接

连接方向       径向 3

电缆长度       1 m [39"]

导线截面       0.14 mm² / AWG 26

电缆直径       6 mm (0.24 in)

最小弯曲半径       46 mm (1.81") 固定, 61 mm (2.4") 弯曲

拉绳位移传感器尺寸
