CARLEN编码器-电梯编码器

文章来源:上海开地电子有限公司  发布时间:2022/10/19    点击数:

在电梯行业,编码器主要运用于轿厢位置控制和电梯速度控制,用以电梯的传感器主要包含:用以电梯门的开关和平层控制的光电传感器;用以抱闸确认、平层控制的接近传感器;用以电梯速度和方向控制的编码器;电梯轿厢的位置由位置传感器根据计算编码器产生的移动脉冲来确定。用以电梯速度和方向控制的编码器主要安装在曳引机上。除此之外,电梯门机和井道测量也会用到编码器。



电梯这类升降设备对编码器的需求是非常大的,因为在电梯运行升降过程中,对于时间和距离的控制要求是非常高的,而编码器的作用是测量电梯中其他电子设备的位移值和角度值,经这些数据进行反馈,有利于工作人员了解电梯工作状态;



CARLEN旋转编码器-绝对值编码器,德国CARLEN编码器厂家供应可靠精确的速度信号和位置信号同时用以电梯的调速控制和轿厢的位置控制,协助电梯系统实现优化的性能;保证每次运转的稳定和安全性,领域制造标准严格管理电梯必须具备精确的位置和速度控制来确保乘客的安全性。

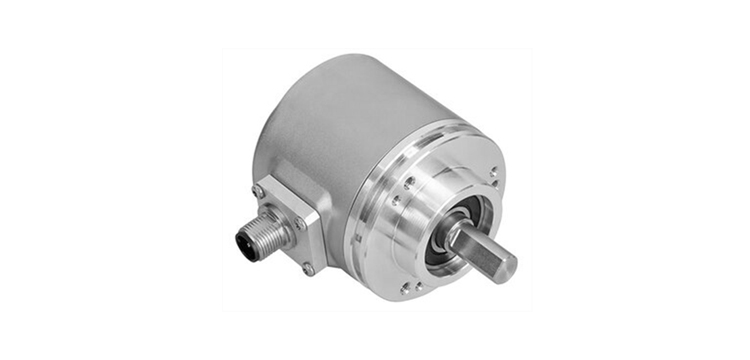

 CARLEN电梯编码器

CARLEN电梯编码器 电气参数 Electronical Data

电源电压  8–32 VDC

输出形式  0-20mA4-20mA0-10V0-5V0.5-4.5V0.5-9.5V

编码器精度   精度 (INL) ±0.0878°≤12位)

功耗  通常@24V(无负载)20mA

启动时间  <500 ms

模拟量精度  @ 20 mA = ±20 μA (在正常的供电情况下)

信号方向  带反向设置

感应机理  自发电的磁性脉冲计数器

线性度  0.15%

EMC:发射干扰  DIN EN 61000-6-4

EMC:抗干扰  DIN EN 61000-6-2

检测信号  逆时针旋转(面向轴)时,数值减少

最大负载电阻  500 Ω

建立时间  32ms(从最小值到最大值的跳跃)

接线方式  M12插头,电缆

反极性保护

短路保护

MTTF  240.8 @ 40 °C



机械环境参数 Mechanical & Enviromental Data

外径尺寸  58mm

轴径  6mm, 8mm, 10mm

壳体材质  铝材质

轴体材质  不锈钢

最高机械速度   ≤ 12000 1/min

最大轴负载   40 N (4.5 lbs), 径向 110 N

最小机械寿命  430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N /80 N), 55 (40 N / 110 N)

转子转动惯量  ≤ 30 gcm² [≤ 0.17 oz-in²]

摩擦力矩      ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

耐冲击性   ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久抗冲击性   16毫秒半弦 EN60068-2-29

耐振动性   ≤10g (10 Hz–1000 Hz, EN 60068-2-6)

防护等级   IP64/65, IP67
