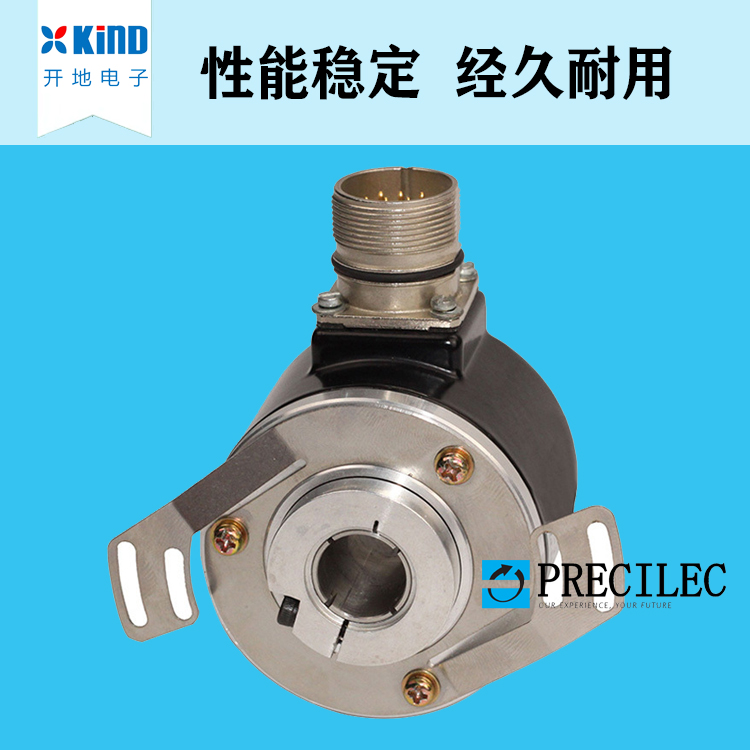

PRECILEC法国雷恩RCI58O系列增量型编码器

文章来源：上海开地电子有限公司发布时间：2026/03/30 点击数：
PRECILEC法国雷恩RCI58O系列是一款专为重工业环境设计的增量型编码器，具备高抗干扰性、宽温运行与高防护等级特性，适用于钢铁冶金、起重运输、造纸及木材加工等复杂工况。

PRECILEC法国雷恩RCI58O系列增量型编码器核心性能特点

1、结构设计
采用欧标58系列尺寸，支持通孔或实心轴结构，孔径可选6mm、8mm、10mm等规格，适配多种传动轴接口需求。全金属外壳与双轴承结构提升机械稳定性，有效控制轴向跳动，保障长期运行精度。

2、环境适应性
防护等级达IP65/IP66，可在-40℃至+85℃宽温范围内稳定工作，适用于高温、高湿、油污、粉尘等恶劣工业场景。内部电路灌胶处理，增强抗振动与冲击能力，满足冶金车间、港口机械等高频振动环境需求。

3、电气性能
供电电压：5–30 VDC，具备反极性保护与短路保护，适应电源波动场景如起重机启停过程。
输出信号：支持HTL推挽式与TTL（RS422兼容）输出，信号抗干扰能力强，支持最长500米远距离传输。
分辨率：最高可达16384 ppr，常规可选1024、2048、4096 ppr，满足高精度定位与速度反馈需求。
最大响应频率达1 MHz，适用于高速运转设备如CNC机床、高速纸机同步控制。

4、安装与兼容性
采用非接触感应原理，允许径向与轴向间隙允差达3 mm，简化安装流程，降低对中精度要求，提升维护效率。支持M23连接器或径向电缆出线，便于集成于自动化控制系统中。

PRECILEC法国雷恩RCI58O系列增量型编码器典型应用行业
钢铁冶金：用于连铸机、轧机等高温高振区域的位置与速度监测

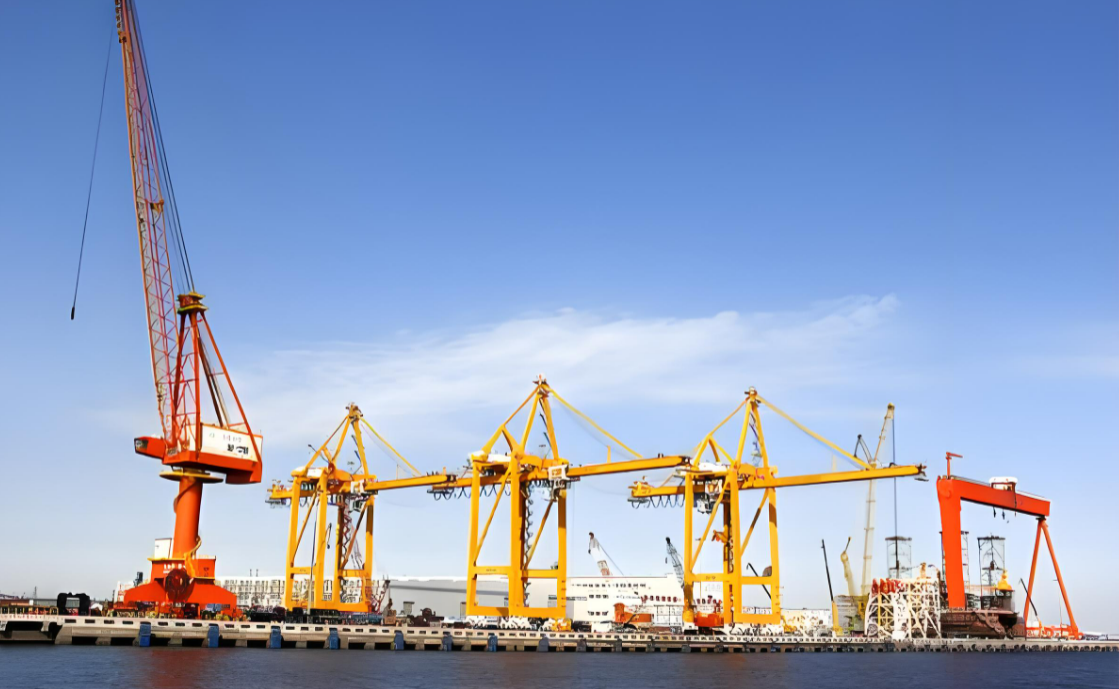

起重设备：塔吊、龙门吊的起升与行走机构安全定位
造纸行业：高速纸机张力控制与多辊同步运行

木材加工：CNC雕刻机、锯切设备的多轴协同控制

PRECILEC法国雷恩RCI58O系列增量型编码器电气参数
电源电压 10-30Vdc; 5Vdc
脉冲数 1 ppr –8192ppr
响应频率 Max 1MHz
输出信号 A, B, Z, /A, /B, /Z
零脉冲标准0.25 T（0.5T ,1T 可选）
信号方向 A超前B信号90&de;（轴端顺时针旋转）
感应机理光电式
输出形式 HTL & TTL ( TTL与RS422兼容 )
输出电压 VH &e; 4v, VL≤0.5v @ 5Vdc
VH &e; Vcc-3v, VL≤0.5v @ 24Vdc
消耗电流 140 mA @ 5Vdc
40 mA @ 24Vdc
上升时间 ≤ 200 ns @ 5Vdc
≤ 800 ns @ 24Vdc
下降时间 ≤ 200 ns @ 5Vdc
≤ 200 ns @ 24Vdc
插头输出 M23*12芯
电缆输出径向8芯PVC电缆（12芯PUR可选）
绝缘阻抗 &e; 10M&Omea;
EMC EN61000-6-2 ； EN50081-1(1992)

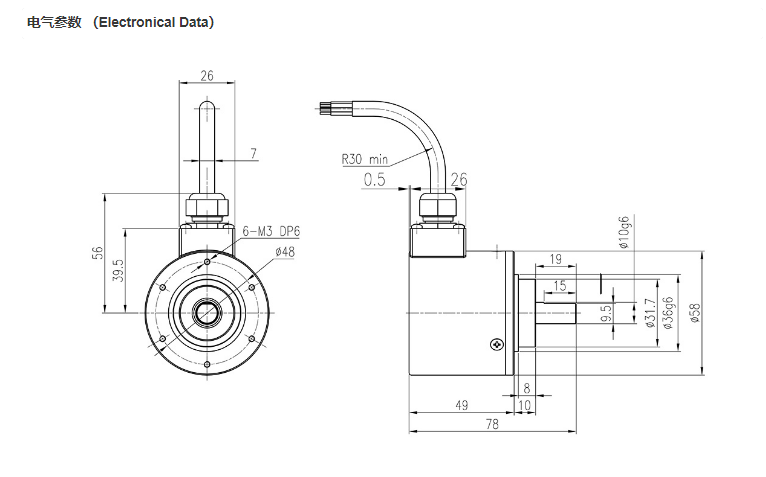

机械环境参数
外径尺寸 58mm
孔径最大孔径为15 mm（10mm,12mm及14mm可选）
壳体材质铝材质
轴体材质不锈钢
旋转速度 9000 rpm
启动力矩 3Ncm
转动惯量 30 cm²
轴向载荷 40N
径向载荷 110N
耐振动性 1000m/s² ( 10-1000Hz )
耐撞击性 100m/s² ( 6ms )
壳体固定弹簧片安装
防护等级 IP65/IP66
工作温度 -40℃….+85℃
储存温度 -40℃….+90℃
重量约450 ( 不含电缆 )
