CARLEN CC1581-QD10-65-1024-W09

文章来源:开地电子原创  发布时间:2021/03/02    点击数:

CARLEN CC1581-QD10-65-1024-W09是CARLEN品牌中的一种标常规的符合工业标准尺寸的常用增量式光电编码器,采用精密光学元件;产品坚固耐用,性能优异,使用寿命长,被广泛应用于冶金,军工,矿产,机械等生产领域。

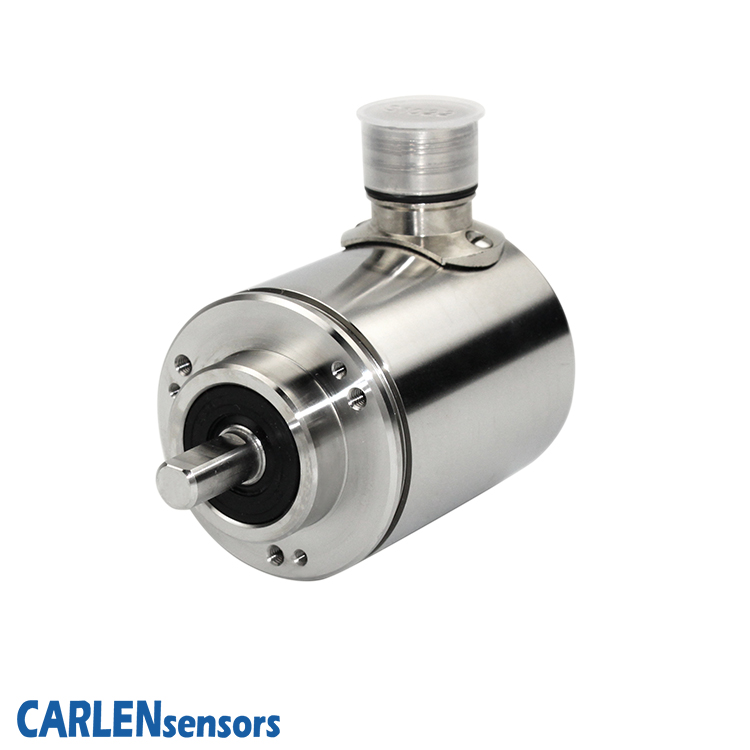

CARLEN CC1581-QD10-65-1024-W09

其主要特点:

坚固性和出色的抗冲击/振动能力。

高防护等级IP66, IP67选项,带密封法兰

欧洲标准的工业58mm尺寸

宽电压5-30vdc输出

在-30°C - +100°C(可选-40°C)条件下的高性能。

电气参数:

输出电路:RS422 (TTL兼容)推挽(TTL)

供电电压:5v或5- 30v 5- 30v

电流消耗:40mA (max)

“低”信号电平vol< 0,5伏vol < 2.5伏

“高”信号电平voh> 2.5 V voh>Vcc - 3v

机械参数:

外壳:铝合金

轴:不锈钢

轴承:滚珠轴承

轴承寿命:1x1010

转子惯性矩:30gcm2

起动扭矩:< 0.5 Nm

轴上允许的最大负荷:轴向20N,径向50N

防护等级:IP65

操作温度:-30˚……+ 70˚C

储存温度:-40˚……+ 80˚C

重量:250g

轴向或径向连接:电缆2米(可订购其他长度的电缆)

常用CARLEN编码器型号:

KDP-EMA58IL-S10A5-1616SG1-S010

CC1581-QD10-65-1024-W09

CC1500-4T14-65-1024-26-Sl02

CC1210-4T38-65-04096-26

CC1400-4T6-65-300-26

CC1401-2C6-23-2048-16

CC1500-4T10-65-1024-26

CC1500-4T12-65-1K-K07

CC1500-4T14-65-01024-26

CC1500-4T14-65-04096-26

CC1500-4T14-65-5000-26

CC1500-4T14-65-80000-26

CC1500-4T14-65-8000-26

CC1500-4T8-65-50000-26

CC1500E-4S10-65-1024-26-HS

CC1500E-4S14-65-1024-26-HS

CC1500E-4S14-65-1024-28

CC1501-2C10-65-1024-26

CC1501-2C10-65-2048-28

CC1501-2C10-65-360-28-02

CC1501-2C10-65-80000-26

CC1501-40071-S11

CC1501-40071-S12

CC1501-4T10-63-2048-26

CC1601-4T60-23-2048-26

CC1610-4T60-23-26-S001

CC1900-4T16-65-01024-26

CC1900-4T25-65-01024-26

CC1900E-4S30-65-1024-29-HS

CC1900E-4S45-65-1024-29-HS

CC451AG-G8192-2048-SSI-24-45P-C

CC600A-1213-40015
