如何判断编码器故障是由干扰引起还是其自身损坏？

文章来源：上海开地电子有限公司发布时间：2025/11/17 点击数：

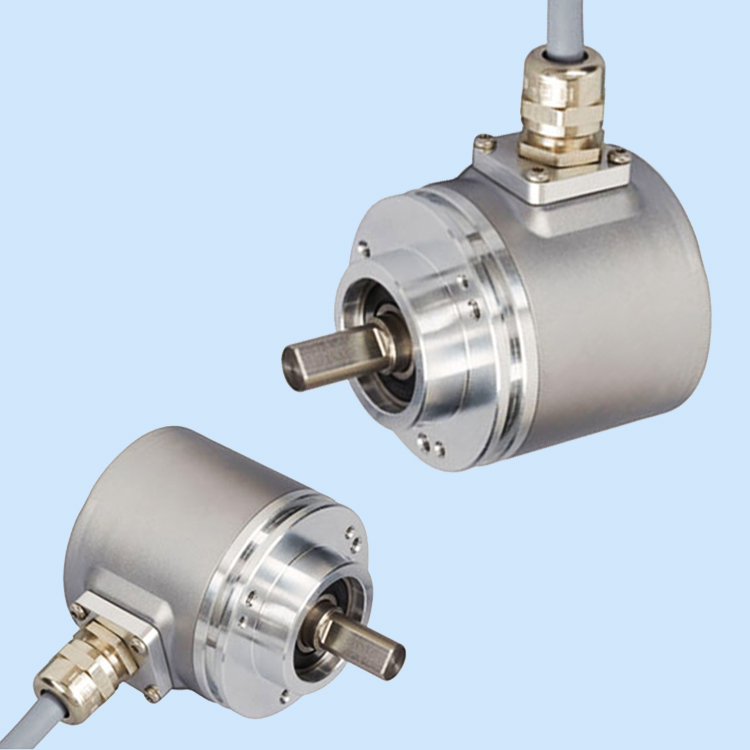

如何判断编码器故障是由干扰引起还是其自身损坏图片

要判断编码器故障是由干扰引起还是自身损坏，需结合信号特征和环境因素综合分析。干扰通常表现为信号断续、波动或周期性异常，可通过检查屏蔽线接地、远离干扰源或使用示波器观察信号波形是否稳定来排查。若信号在干扰源关闭后恢复正常，则故障多由外部干扰导致；

若信号完全丢失、无脉冲输出或电压异常（如始终为低电平），且排除连接问题后仍存在，则可能为编码器内部元件（如码盘、光耦）损坏。例如，机械冲击、油液渗入或老化均可能导致硬件失效；

一、干扰因素排查：
编码器属精密元件，其周围干扰可能较为严重。比如是否有大型电动机、电焊机频繁起动造成干扰，是否和动力线同一管道传输等。选择合适输出类型对抗干扰很重要，一般输出带反向信号的抗干扰要好一些，即 A+~A-，B+~B-，Z+~Z-，其特征是加上电源 8 根线，而不是 5 根线（共零）。带反向信号的在电缆中的传输是对称的，受干扰小。在接受设备中也可以再增加判断，例如接受设备的信号利用 A、B 信号 90° 相位差，读到电平 10、11、01、00 四种状态时，计为一有效脉冲，此方案可有效提高系统抗干扰性能（计数准确）。可通过排除（搬离、关闭、隔离）干扰源，观察编码器是否恢复正常工作来判断是否是干扰问题。

二、编码器自身故障判断：
判断是否因编码器自身故障的简单方法是排除法。用一台相同型号的编码器替换上去，如果故障现象相同，可基本排除是编码器故障问题，因为两台编码器同时有故障的概率极小。假如换一台相同型号编码器上去，故障现象立刻排除，则可基本判定是编码器故障。此外，还需判断是否为机械间隙累计误差或控制系统和编码器的电路接口不匹配（编码器选型错误）等问题，通过对这些方面的排查和分析，最终确定编码器故障的真正原因。
