如何来选择拉绳编码器的精度？
文章来源：上海开地电子有限公司 发布时间：2025/12/15 点击数：
选择拉绳编码器的精度，核心是匹配实际应用的测量需求，同时兼顾成本和工况限制，避免盲目追求高精度造成浪费。以下是具体的选型步骤和判断依据：
一、明确应用的精度需求值
这是选型的根本依据，需要先确定两个关键指标：
最大允许误差：即系统能接受的测量偏差上限。比如机械臂定位要求偏差不超过 0.1mm，那么选择的编码器线性精度就必须≤0.1mm；如果是水闸开度监测，允许偏差 1cm，就不需要选微米级精度的产品。
分辨率需求：分辨率是编码器能识别的最小位移变化量，决定了测量的细腻程度。例如需要检测 0.01mm 的微小位移，就需要分辨率≥0.01mm 的编码器；若只是测量几十米的行程且对细节无要求，分辨率选 0.1mm 或 1mm 即可。
二、区分精度指标的定义，避免混淆参数
拉绳编码器的精度相关参数容易混淆，要重点关注以下两个核心：
线性精度：实际测量值与理论直线值的最大偏差，通常以 ±%FS（满量程百分比）或具体数值标注；选型参考：工业场景优先看这个指标，比如 ±0.05% FS 的精度优于 ±0.1% FS；

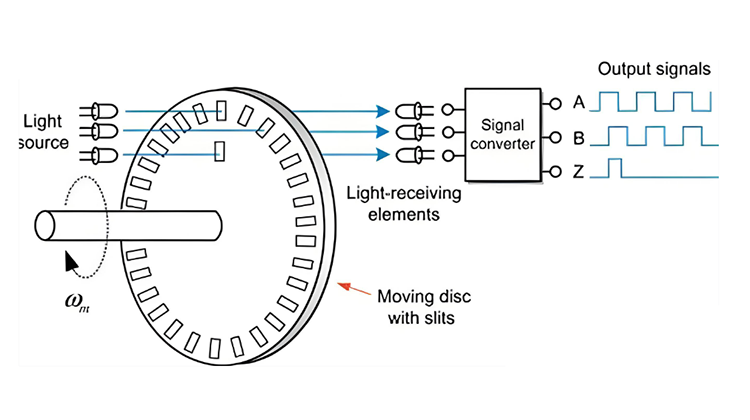

分辨率：编码器可输出的最小位移增量，由内部编码器（光电 / 磁电）的位数决定 ；选型参考：位移变化小的场景选高分辨率，如医疗设备、精密机床；
注意：精度≠分辨率。高分辨率不代表高精度，比如分辨率 0.01mm 的编码器，可能因机械结构误差导致线性精度只有 ±0.1mm。
三、结合工况条件修正精度选择
实际使用环境会影响编码器的精度表现，选型时需要留有余量：
温度影响：温度变化会导致拉绳、齿轮等部件热胀冷缩，工业级编码器会标注温度漂移系数，高温 / 低温工况需选择低漂移的产品，精度等级可适当提高一档。
振动与冲击：工程机械、矿山设备等振动剧烈的场景，机械结构的磨损或变形会降低实际精度，需选择防护等级高（IP67 及以上）、结构刚性强的编码器，同时精度要覆盖振动带来的额外偏差。
测量量程：同精度等级下，量程越小，实际精度数值越高。比如 ±0.1% FS 的编码器，1m 量程的最大偏差是 1mm，10m 量程的最大偏差就是 10mm。如果量程大但需要小偏差，就要选更高精度等级的产品。
四、平衡精度与成本
精度越高，编码器的内部元件（如高精度光电码盘、精密齿轮组）成本越高，价格会呈指数级上升。
精密测控场景（如半导体设备、医疗仪器）：优先满足精度需求，可选择 ±0.02%~±0.05% FS 的高线性精度产品。
普通工业场景（如传送带定位、仓储货架位移）：选择 ±0.1%~±0.2% FS 的精度即可，性价比更高。
五、参考信号类型对精度的影响
不同输出信号的编码器，精度表现略有差异：
数字信号型（如 SSI、RS485、CANopen）：信号传输无衰减，能完整保留编码器的分辨率和精度，适合长距离传输的高精度场景。
模拟信号型（如 4-20mA、0-10V）：信号在传输过程中可能受干扰，实际精度会略有损失，适合对精度要求不高的近距离场景。
选型总结公式：最终精度选择 = （实际允许误差 × 0.8） + 工况附加偏差按这个公式确定的精度，既能满足需求，又能避免冗余。
