如何来提高增量编码器分辨率的技术，从3大维度来分析！

文章来源：上海开地电子有限公司发布时间：2025/12/08 点击数：在工业自动化对精度要求不断攀升的背景下，提高增量编码器分辨率成为关键。以下从多个维度介绍能有效提升其分辨率的技术，并结合实际应用案例，展现这些技术如何在实践中发挥作用。

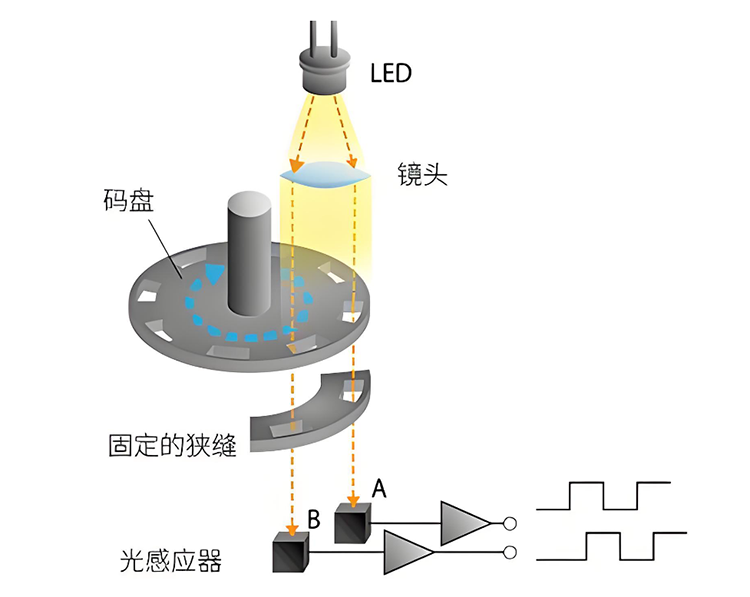

一、光学技术优化
1、增加刻线密度：在码盘上蚀刻更细密的刻线，让单位圆周内刻线数量增多，编码器每旋转一周产生的脉冲数就会增加，从而实现更高分辨率。例如，在半导体芯片制造设备中，芯片切割环节对定位精度要求极高，某企业采用刻线密度大幅提升的增量编码器，将码盘刻线从每圈 1000 条提升至 5000 条，配合高精度伺服系统，使得芯片切割的定位误差控制在 ±1 微米以内，有效提高了芯片良品率。

2、采用高精度光学元件：选用高分辨率的光电探测器和优质的光学透镜，能够精准捕捉和聚焦光线，减少光信号损耗与畸变，使得编码器能更准确地检测到码盘刻线的细微变化，进而提高分辨率。以某高端数控机床为例，其使用的增量编码器配备了高灵敏度的光电二极管阵列和特制光学透镜，在复杂的加工工况下，依然能够稳定输出高精度信号，助力机床实现微米级的加工精度，满足航空航天零部件的高精度加工需求。

二、机械结构改进
1、提升码盘制造精度：运用高精度加工工艺，如超精密磨削、抛光等，确保码盘表面平整度和同心圆度达到极高标准，避免因码盘制造误差导致的信号偏差，为获取高精度信号奠定基础。在新能源汽车电机制造中，电机转子位置检测对编码器精度要求严格。某电机生产企业采用高精度制造的码盘，通过超精密磨削工艺，将码盘表面平整度误差控制在纳米级，使得增量编码器在电机高速旋转时，依然能够稳定、准确地反馈转子位置信息，保障电机高效、稳定运行。

2、优化轴承与轴系设计：采用低摩擦、高刚性的轴承，以及高精度的轴系结构，减少编码器旋转过程中的径向和轴向跳动，使码盘旋转更加平稳，保证光电检测系统能稳定读取信号，间接提升分辨率。在自动化物流分拣系统的高速输送带上，安装了配备优化轴承与轴系设计的增量编码器，有效降低了输送带运行过程中的振动影响，即使在输送带高速运转（速度达 3 米 / 秒）的情况下，编码器依然能精确测量输送带的运行距离和速度，实现货物的精准分拣。

三、信号处理技术革新
1、细分技术：通过电路或软件算法对编码器输出的原始脉冲信号进行细分处理。例如，将一个原始脉冲细分为多个脉冲，原本每转 1000 个脉冲的编码器，经过 10 倍细分后，相当于每转可输出 10000 个脉冲，分辨率显著提高。常见的细分方法有电阻链细分、锁相环细分和数字信号处理（DSP）细分等。在 3C 产品精密组装生产线中，机械臂的定位精度直接影响产品组装质量。某组装生产线采用基于 DSP 细分技术的增量编码器，将编码器分辨率提升了 10 倍，使得机械臂的定位精度从 ±0.1 毫米提升至 ±0.01 毫米，有效提高了产品组装的一致性和良品率。

2、噪声抑制与滤波技术：在信号传输和处理过程中，采用屏蔽电缆、差分信号传输等方式减少外界电磁干扰；利用数字滤波算法，如卡尔曼滤波、低通滤波等，对采集到的信号进行处理，滤除噪声，提取真实有效信号，提高信号质量，从而实现更高分辨率的测量。在冶金行业的高温、强电磁干扰环境下，某轧钢生产线使用的增量编码器通过采用屏蔽电缆和卡尔曼滤波算法，有效抑制了现场复杂电磁环境和高温对信号的干扰，即使在轧钢机高速运转产生强烈振动和电磁干扰的情况下，编码器依然能够稳定输出高精度位置信号，保障轧钢生产的连续性和产品质量稳定性。
