旋转编码器要怎么选型?旋转编码器选型要求

文章来源:http://www.kindele.com/  发布时间:2019/04/03    点击数:

  很多人会问,旋转编码器要怎么选型?在选购的时候要怎么选择呢,今天小编就和大家一起去了解下吧。旋转编码器是集光机电技术于一体的速度位移传感器。当旋转编码器轴带动光栅盘旋转时,经发光元件发出的光被光栅盘狭缝切割成断续光线,并被接收元件接收产生初始信号。该信号经后继电路处理后,输出脉冲或代码信号。其特点是体积小,重量轻,品种多,功能全,频响高,分辨能力高,力矩小,耗能低,性能稳定,可靠使用寿命长等特点。

旋转编码器要怎么选型?旋转编码器选型要求

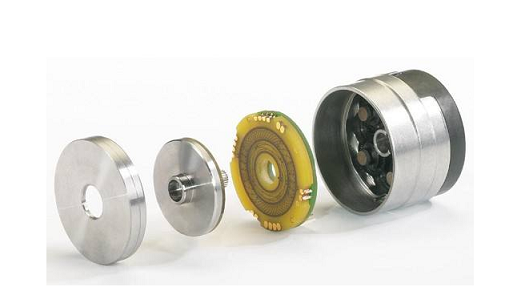

  在使用旋转编码器的过程中,优秀的性能取决与中心的编码器盘。,上面有着不同的刻线,从使用的角度进行出发,旋转盘分为四个部分,包括A/B/C/D四个部分,正好每个部分之间相差为90度,当信号开始接受的时候,相应的正弦信号可以通过相应的角度差将不同的信号之间进行必要的反向,增加每个输出信号的灵活性能,在这个过程中相应的零位参考显得很重要。
  在选型或采购旋转编码器的时候,需要从多方面进行考虑,特别是在技术参数上需要进行一个技术参数上的参考:
  1、旋转编码器是否符合自己的加工要求及质量要求;旋转编码器系统种类较多,要选择适合的系统;由于驱动单元是旋转编码器控制的关键,在选择驱动单元时,要根据加工的工件的精度要求选择合适的驱动单元。
  2、安装尺寸:包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
  3、价格:价格也是十分关键的因素,购置到性价比高的产品当然是每个使用者最理想的想法。在旋转编码器选型时要选择价格与设备性能相符并且符合自己使用的产品,对于同类产品进行多方面的对比,在选择编码器厂家时也要尽量选择大型公司,产品质量和服务质量更加有保障。
  4、性能:旋转编码器的性能主要体现在设备数据的处理和自身材质上,考虑到使用环境的不同,对于编码器在质量、耐磨性、防腐蚀性上都有更加严格的要求。编码器的数据处理能力是要根据设备的内部芯片数据处理能力进行考虑,通常频率越高的处理器越好。
  5:分辨率:即旋转编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
  6、电气接口:旋转编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。

  7、空间大小:由于使用环境的不同,旋转编码器的空间大小的选择也十分关键,因为编码器连接着内部之间的部件,选择大小合适的编码对于机器的安装和设备的排布有很好的影响。

旋转编码器要怎么选型?旋转编码器选型要求

  对于出轴型编码器与用户输出轴间的连接:应采用弹性软连接,切忌采用刚性连接,以避免因用户轴的串动、跳动,造成编码器轴系和码盘的损坏。编码器安装时应轻轻推入被套轴,严禁用锤敲击和摔打碰撞,以免损坏轴系和码盘。安装时请注意允许的轴负载,不得超过其极限负载。应保证编码器轴与用户输出轴的不同速度<0.2mm,与轴线的偏角<2°。
  对于中空轴编码器,注意编码器的轴向跳动及其径向跳动是否合符编码器的参数,注意不要超过其极限转速,如超过编码器所允许的极限转速时,电气信号可能会丢失,或者轴承寿命缩短,长期使用时,请检查与编码器实体相连部分、以及固定螺钉等是否松动,以防影响设备的正常使用,因为编码器是精密仪器,使用时要注意周围无振源。
