位移传感器原理_位移传感器工作原理

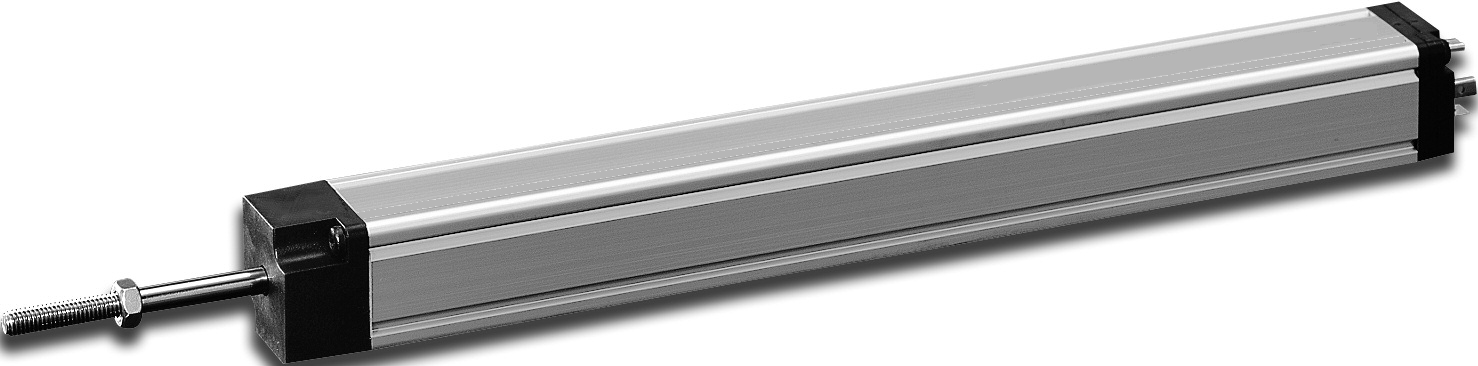

文章来源:  发布时间:2019/06/10    点击数:   位移传感器又称为线性传感器,它是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。在生产过程中,位移的测量一般分为测量实物尺寸和机械位移两种。按被测变量变换的形式不同,位移传感器可分为模拟式和数字式两种。模拟式又可分为物性型和结构型两种。常用位移传感器以模拟式结构型居多,包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。这种传感器发展迅速,应用日益广泛,被越来越多的用户所青睐。
位移传感器原理_位移传感器工作原理
  开地电子代理的位移传感器进口品牌众多,例如10m量程系列、6m量程系列、1m-2m量程系列、CODI拉线盒系列SG拉线盒(经济型)等等,欢迎来电选购。

  磁致伸缩位移传感器通过非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的;该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中,目前已经在注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械(监控模具厚度变化和平衡)、钢厂轧辊调节、盾构机、液压伺服系统、液位检测和控制等广泛应用。
位移传感器原理_位移传感器工作原理
  磁致伸缩位移传感器,是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管,波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲,该电流脉冲在波导管内传输,从而在波导管外产生一个圆周磁场,当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时,由于磁致伸缩的作用,波导管内会产生一个应变机械波脉冲信号,这个应变机械波脉冲信号以固定的声音速度传输,并很快被电子室所检测到。
位移传感器原理_位移传感器工作原理
  由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比,通过测量时间,就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。

  磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用非接触的测量方式,由于测量用的活动磁环和传感器自身并无直接接触,不至于被摩擦、磨损,因而其使用寿命长、环境适应能力强,可靠性高,安全性好,便于系统自动化工作,即使在恶劣的工业环境下,也能正常工作。此外,它还能承受高温、高压和强振动,现已被广泛应用于机械位移的测量、控制中。
位移传感器原理_位移传感器工作原理
  而拉绳位移传感器多应用于舞台屏幕设备、皮革机械、盾构机、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械(刷辊运动、裁纸等)、机械手、自动门(列车及大厅)、裁床(裁钢管、木板、线材等)、桥梁监测、电梯平层、升降机、水闸开度、水库水位、行车、工程车、龙门吊、港口设备、煤炭设备(掘进机、坑道支架、塌方监测等)、水处理液位、仓储设备、地质监测(如:塌方、溃堤)、石油钻探设备、探矿设备等领域。
  上海开地电子有限公司是中国工控自动化领域内专业的旋转编码器、位置传感器、拉绳式位移传感器的生产商、供应商之一,为客户提供最为丰富多选的产品,是多个进口编码器品牌中国区总代理,欢迎选购拉绳式位移传感器、位移传感器、磁致伸缩位移传感器。
