伺服电机编码器是什么？功能、类型及应用详解
文章来源：上海开地电子有限公司 发布时间：2025/06/09 点击数：
一、什么是伺服电机编码器？
伺服电机编码器是伺服系统中的核心反馈元件，用于实时检测电机的转速、位置、角度等参数，并将信号反馈给控制器（如伺服驱动器），形成闭环控制，确保电机运动的精准性和稳定性。
其核心作用包括：
位置反馈：确定电机轴的绝对或相对位置。
速度反馈：监测电机转速，实现速度闭环控制。
方向识别：判断电机旋转方向。

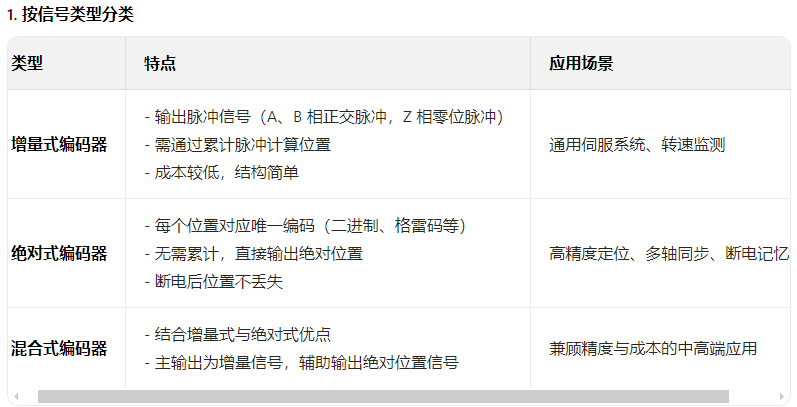

二、编码器的主要类型
根据工作原理和输出信号类型，编码器可分为以下几类：
2、按检测原理分类
光电编码器：通过光栅盘和光敏元件检测脉冲，精度高（分辨率可达数万线），但易受灰尘、油污影响，需定期维护。

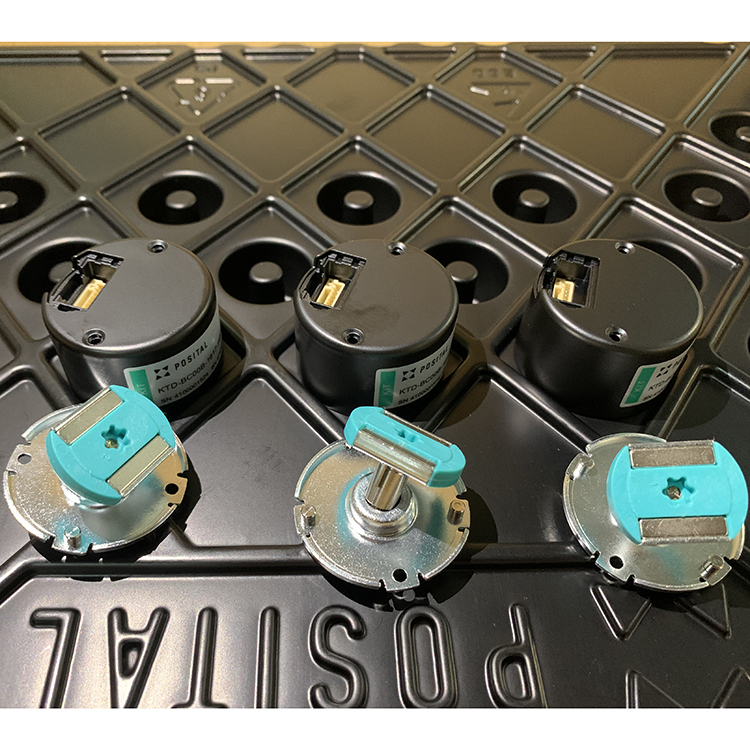

磁电编码器：利用磁场变化检测位置，抗振动、粉尘能力强，适合恶劣环境（如工业现场、机床），但温度漂移可能影响精度。
旋转变压器：基于电磁感应原理，输出模拟信号，抗干扰能力极强，常用于高可靠性场景（如伺服电机、机器人关节）。
三、关键技术参数
分辨率（线数）：每转一圈输出的脉冲数（如 2500 线、17 位绝对值编码器），直接影响位置控制精度。
响应频率：编码器能稳定输出信号的最大转速，高速场景需选择高响应频率型号。
输出方式：电压型（如 TTL、HTL）：适用于短距离传输。
差分信号（如 RS422、Sin/Cos）：抗干扰强，适合长距离传输。
防护等级：如 IP65、IP67，决定编码器在粉尘、液体环境中的可靠性。
工作温度：工业级通常为 - 40℃~+85℃，特殊场景需定制宽温型号。
四、典型应用场景
通过绝对式编码器实现精准定位和轨迹控制，应用于工业机器人、电机驱动系统、自动化生产线、智能物流设备、半导体制造、医疗设备等多个领域。
五、选型要点与常见问题
选型要点：
精度需求：高精度场景选绝对式或高线数增量式。
环境条件：粉尘 / 振动环境优先磁电编码器，油污场景需光电编码器加强防护。
系统兼容性：确认编码器输出信号与驱动器接口匹配（如差分输入、单端输入）。
常见问题与解决：
信号干扰：采用屏蔽线、差分信号传输，接地处理。
位置丢失：增量式编码器需配合原点回归程序；绝对式需检查电池电量（若为电池供电型）。
机械安装：确保轴同心度，避免轴向 / 径向冲击力损坏编码器。
