雷恩磁栅尺性能优势与选型中注意事项以及项目改造成功案例
文章来源：上海开地电子有限公司 发布时间：2026/07/06 点击数：

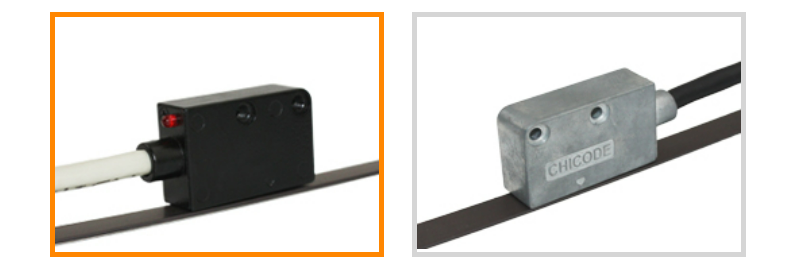

一、雷恩磁栅尺核心性能与优势（钢厂核心卖点）
1、耐恶劣冶金工况，远超光栅尺：不受铁粉、乳化液、油污、水雾遮挡影响，IP67/IP68 全密封防护；抗强震动、冲击，轧机启停、钢卷甩动环境信号不跳数；光学光栅遇粉尘极易失效，磁栅尺无需频繁清理维护。
2、超长测量行程，安装灵活：单根可达数十米，可拼接延长；柔性钢带磁条适配弧形、狭小安装空间，大吨位轧线、长行程压下机构首选。
3、非接触零磨损，使用寿命长：读数头与磁尺无接触，无磨损、无回程误差，长期连续生产无需频繁更换备件，大幅降低钢厂运维成本。
4、信号稳定，抗变频器电磁干扰：支持 ABZ 增量、SSI、Profinet、CANopen、绝对值总线输出，差分信号长线传输稳定，适配钢厂大功率变频设备强电磁环境。
5、宽温适配，耐高温款可选：标准款 - 40℃~100℃，冶金专用耐高温型可达 300℃，抵御热轧热辐射、冷却水喷淋。
6、绝对值型号断电记忆：开机无需回零，换卷、停机检修后直接读取辊缝、卷径位置，减少产线停机时间。
二、雷恩磁栅尺选型注意事项：
避免长期靠近强永磁体，防止磁尺消磁；极限精度略低于玻璃光栅尺，满足轧钢、开卷、辊缝控制完全够用，超精密精磨场景优先光栅。
三、雷恩磁栅尺在钢铁厂典型应用场景
开卷 / 卷取机：旋转磁栅环替代重载编码器，实时检测主轴转角，计算钢卷实时卷径，实现恒张力控制，防止钢带拉断、褶皱；
轧机压下辊缝：直线磁栅尺监测上下轧辊间隙，精准控制钢带厚度，稳定轧制精度；
纠偏机组、酸洗 / 镀锌线：长行程磁栅尺控制钢带对中，杜绝跑偏；
连铸机、升降平台：重载直线磁栅尺实现大车、结晶器精准定位。
四、雷恩磁栅尺项目改造成功案例：数控机床全闭环精度升级（通用机械案例）
项目背景：苏州大型机床厂商龙门镗铣床半闭环控制，丝杠间隙、机械磨损导致定位误差 0.2mm/m，大件加工尺寸一致性差。
解决方案：搭载雷恩 CSM 增量磁栅尺搭建全闭环系统，磁栅实时反馈工作台真实位移，不受丝杠间隙影响。
应用成效：轴定位精度提升至 0.08mm/m，重复定位 ±0.01mm，整机加工良品率提升至 99.5%，设备市场竞争力显著提升。
