空心轴编码器怎么安装及故障解决办法

文章来源：http://www.kindele.com/  发布时间：2019/05/05    点击数： 　　空心轴编码器通常又被大家称为中空编码器，在空心轴编码器安装时要避免与编码器刚性连接，安装轴的尺寸请参照对应的说明，安装时编码器应轻轻推入被套轴，严禁用锤敲击，以免损坏轴承和码盘，长期使用时，检查固定编码器的螺钉是否松动。

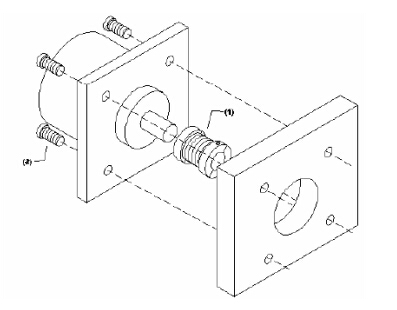

　　空心轴编码器安装一

　　1、固定机器上的驱动轴，不能将编码器轴与机器直接相连接，通常采用柔性联轴器。

　　2、安装联轴器（1）到编码器上,请注意联轴器不要接触到编码器表面；

　　3、将带螺丝（3）的伺服夹环（2）推到安装法兰表面，但不要锁紧螺丝；

　　4、旋转伺服夹环、（2）以便将编码器推入到位

　　5、旋转伺服夹环、（2）进入到伺服套子中，然后轻轻缩紧。

　　6、在驱动轴上固定好联轴器、（1）并尽量减少角度和水平对准误差以保证联轴器和编码器安装误

　　差在允许范围内。

　　7、锁紧伺服夹环上的、3个螺丝。

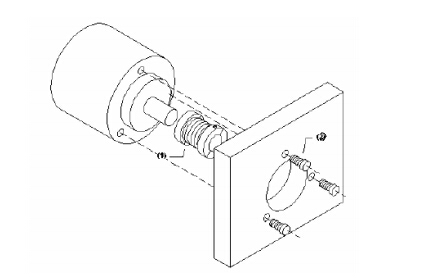

　　空心轴编码器安装二

　　1、固定机器上的驱动轴，不能将编码器轴与机器直接相连接，通常采用柔性联轴器。

　　2、安装联轴器（1）到编码器上,请注意联轴器不要接触到编码器表面；

　　3、将带联轴器(1)的编码器推入到位；

　　4、在驱动轴上固定好联轴器、（1）并尽量减少角度和水平对准误差以保证联轴器和编码器安装误差在允许范围内。

　　5、将编码器固定到安装法兰上。

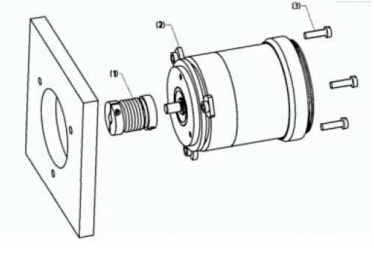

　　空心轴编码器安装三

　　1、固定机器上的驱动轴，不能将编码器轴与机器直接相连接，通常采用柔性联轴器。

　　2、安装联轴器（1）到编码器上,请注意联轴器不要接触到编码器表面；

　　3、将带联轴器(1)的编码器推入到位；

　　4、在驱动轴上固定好联轴器（1），并尽量减少角度和水平对准误差以保证联轴器和编码器安装误差在允许范围内。

　　5、将编码器固定到安装法兰上。
　　空心轴编码器常见故障及解决方法一

　　安装松动：一般对于空心轴编码器出现安装松动的情况，它会致使影响到编码器的位置控制精度，以至于造成造成停止和移动中位置偏差量超差，甚至刚一开机就产生伺服系统过载报警。因此务必在空心轴编码器使用之前，请事先注意确保检测其编码器是否安装牢固可靠的状况。

　　空心轴编码器常见故障及解决方法二

　　连接电缆故障：这种情况出现的机率最高，维修时会经常遇到，这种故障是检查时优考虑的因素。一般对于空心轴编码器所发现的短路或接触不良、电缆断路等情况，处理方式上应该重新更换编码器的接头或电缆的连线即可。

　　空心轴编码器常见故障及解决方法三

　　操作接线情况：操作空心轴编码器安装的过程中，请注意确保编码器的各个引脚端点连线正确。否者一旦对于错误的接线，会致使各线路之间的不兼容运行，轻则会造成编码器的脉冲波形信号不稳定，以至于造成影响测量数据的精准偏差等问题。严重的话，有有可能会直接损坏掉编码器，所以对于空心轴编码器安装连线的操作上请多加小心注意。

　　空心轴编码器常见故障及解决方法四

　　+5V电源下降：是指+5V电源过低，一般编码器的正常工作情况下是不能低于4.75V，而对于所造成过低的原因，有可能是供电电源故障或编码器的电源传送电缆阻值偏大而引起损耗，这时需进行检修电源或更换电缆。

　　空心轴编码器常见故障及解决方法五

　　空心轴编码器电池电压下降：这种故障通常有含义明确的报警，此时需更换电池，如果参考点位置记忆丢失，还须执行重回参考点操作。

　　空心轴编码器常见故障及解决方法六

　　本身故障：是指空心轴编码器本身元器件出现故障，空心轴编码器导致自身不能产生和输出正确的波形。这时下需更换空心轴编码器或者维修空心轴编码器的内部器件。

　　那以上有关空心轴编码器怎么安装及故障解决办法等内容大致上都是解说的比较详细，想必此时大家都应该掌握对于空心轴编码器如何安装及操作一些潮湿的认识及了解。不过还有提及到一点关于空心轴编码器的安装上通常都是和设备主轴相连接使用，一般来讲设备主轴所带负载是冲击性负载，对于空心轴编码器的安装上不宜把固定的螺丝拧太紧。否者会引起主轴以及编码器的调节转动不了，而且还因此容易造成一些误发脉冲信号的故障问题。
