多圈绝对值编码器的特点

文章来源:http://www.kindele.com/  发布时间:2019/04/29    点击数:   多圈编码器是在单圈编码器的基础上通过机械传动原理,利用钟表齿轮机械原理结构制作而成。单圈旋转编码器只能记录一圈中的每个角度对应的数值,无法记圈数;多圈旋转编码器不仅能记录一圈中的每个角度对应的数值,还能记录旋转了几圈。

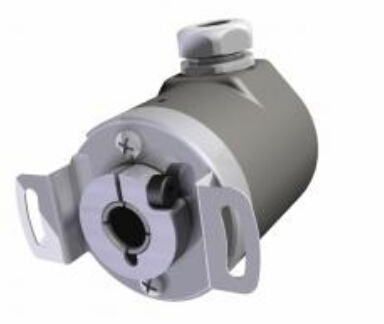

多圈绝对值编码器的特点
  多圈绝对值编码器是在单圈编码器的基础上通过机械传动原理,利用钟表齿轮机械原理结构制作而成。当中心光栅码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,从而大大简化了安装调试难度。

  多圈绝对值编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出。

  1.并行输出:

  多圈绝对值编码器输出的是多位数码(格雷码或纯二进制码),并行输出就是在接口上有多点高低电平输出,以代表数码的1或0,对于位数不高的绝对编码器,一般就直接以此形式输出数码,可直接进入PLC或上位机的I/O接口,输出即时,连接简单。

  但是并行输出有如下问题:

  1)必须是格雷码,因为如是纯二进制码,在数据刷新时可能有多位变化,读数会在短时间里造成错码。

  2)所有接口必须确保连接好,因为如有个别连接不良点,该点电位始终是0,造成错码而无法判断。

  3)传输距离不能远,一般在一两米,对于复杂环境,最好有隔离。

  4)对于位数较多,要许多芯电缆,并要确保连接优良,由此带来工程难度,同样,对于编码器,要同时有许多节点输出,增加编码器的故障损坏率。

  2.串行SSI输出:

  串行输出就是通过约定,在时间上有先后的数据输出,这种约定称为通讯规约,其连接的物理形式有RS232、RS422(TTL)、RS485等。由于多圈绝对值编码器好的厂家都是在德国,所以串行输出大部分是与德国的西门子配套的,如SSI同步串行输出。

  SSI接口(RS422模式),以两根数据线、两根时钟线连接,由接收设备向编码器发出中断的时钟脉冲,绝对的位置值由编码器与时钟脉冲同步输出至接收设备。由接收设备发出时钟信号触发,编码器从高位(MSB)开始输出与时钟信号同步的串行信号。

  串行输出连接线少,传输距离远,对于编码器的保护和可靠性就大大提高了。一般高位数的绝对编码器都是用串行输出的。

  3.现场总线型输出现场总线型编码器是多个编码器各以一对信号线连接在一起,通过设定地址,用通讯方式传输信号,信号的接收设备只需一个接口,就可以读多个编码器信号。总线型编码器可以节省连接线缆、接收设备接口,传输距离远,在多个编码器集中控制的情况下还可以大大节省成本。
