磁栅尺和光栅尺哪个好？有什么区别？

文章来源：http://www.kindele.com/  发布时间：2019/04/08    点击数： 　　磁栅尺和光栅尺有什么不一样的地方？磁栅尺和光栅尺哪个好？有什么区别？快来一起看下吧。

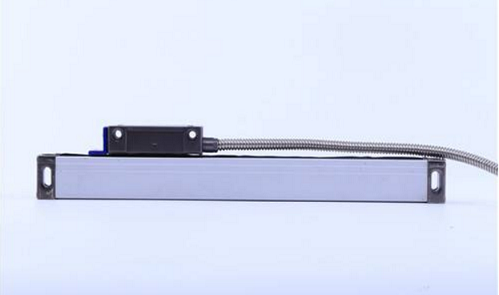

　　光栅尺

　　利用光的干涉和衍射原理制作而成的传感器。当两块栅距相同的光栅叠放在一起，同时让线纹构成一微小角度，这时在平行光照射下，与刻线垂直方向上就能看到对称分布的明暗相间的条纹，称为莫尔条纹，因此莫尔条纹是光的衍射和干涉作用的总效果。当光栅移动一个小栅距时，莫尔条纹随之移动一个条纹间距，这样，我们测量莫尔条纹的宽度就比测量光栅线纹宽度容易的多。此外，由于每条莫尔条纹都是由许多光栅线纹的交点组成，当线纹中有一条线纹有误差时（间距不等或倾斜），这条有误差的线纹和另一光栅线纹的交点位置将产生变化。但是，一条莫尔条纹是由许多光栅线纹交点组成，因此，一个线纹交点位置的变化，对于一条莫尔条纹来讲其影响就非常小了，所以莫尔条纹可以起到放大和平均的作用。
　　磁栅尺

　　利用磁极的原理制作而成的传感器。基尺是被均匀磁化的钢带。S和N极均匀间隔排列在钢带上，通过读数头读取S，N极的变化来记数。

　　光栅尺受温度影响较大，一般使用环境在40摄士度以下。敞开式磁栅尺容易受磁场影响，封闭式磁栅尺则无此困扰，但成本较高。

　　磁栅尺是磁栅数显系统的基准元件。显然，波长就是磁栅尺的长度计量单位。任一被测长度都可用与其对应的若干磁栅波长之和来表示。

　　磁栅尺的尺体可由满足一定要求的硬磁合金制成。也可由表面镀上一层硬磁合金的磁性材料制成。对制成磁栅尺的硬磁合金磁性材料的性能应有如下要求：

　　1）良好的磁性能材料应具有较大的剩磁和矫顽力，即材料的磁滞回线应较胖大。

　　2）良好的磁均匀性材料的磁性能越均匀越好，以保证录磁后的剩磁幅值相等，否则将影响磁栅的精度。

　　3）良好的磁稳定性材料录磁后的剩磁强度应不会有随着时间的延伸而很快减弱的

　　4）良好的力学性能材料应具有较高的机械强度、硬度和耐磨度，易于机械加工及不易受外界温度和湿度变化。

　　5）一定的频率特性能保证在一定的剩磁强度的要求下录上所需频率（波长）的磁波。

　　常用的硬磁合金是Cu-Ni-Fe合金或Fe-Cr-Co合金；常用的磁性镀层的成分是Ni、Co、P。
　　光栅改造与磁栅的区别

　　光栅尺以精度见长，量程在长度0---3米范围性价比有明显优势，应用如金属切削机床、线切割、电火花、测量光学投影仪等等。因光栅尺生产工艺的原因，若测量长度超过5米，生产制造将很困难（两块玻璃尺要45°斜角对接以增加长度，用于玻璃尺镀铬机空间有限），价格会很贵。同等情况下进口光栅对工作环境的要求很高。

　　磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达30米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。

　　光栅尺是由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取并获得信号的一类传感器，主要用来测量位移或角度。

　　传统的光栅尺码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性及精度可以达到普通标准、一般要求，但容易碎。金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃码盘差一个数量级。塑料码盘是经济型的，其成本低，精度和耐高温达不到高要求。
