增量型编码器如何与PLC接线

文章来源:www.kindele.com  发布时间:2021/03/30    点击数:

PLC是一种可编程控制器,在很多的行业中都有一定的应用。上海开地电子生产的磁电编码器就需要PLC配合来使用,以转动一圈的脉冲数据来计算距离、位移、角度、速度等。所以,PLC的连线问题更是需要我们注意的,增量型编码器与PLC在链接的时候需要有一定的方法,今天开地电子就来为大家具体介绍一下增量型编码器与PLC的接线问题吧。

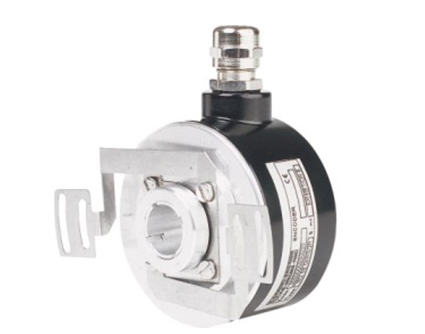

增量式编码器



      编码器以信号原理来分,有增量型编码器和绝对型编码器。旋转编码器是一种光电式旋转测量装置,它将被测的角位移直接转换成数字信号(高速脉冲信号)。增量型编码器以转动时输出脉冲,通过计数设备来知道其位置(PLC) 我们通常用的是增量型编码器,可将增量型编码器的输出脉冲信号直接输入给PLC,利用PLC的高速计数器对其脉冲信号进行计数,以获得测量结果。不同型号和不同厂家的增量型编码器,其输出脉冲的相数也不同,有的旋转编码器输出A、B、Z三相脉冲,有的只有A、B相两相,最简单的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三组三相脉冲。 就常用的增量型编码器有5条引线,其中3条是脉冲输出线,1条是COM端线,1条是电源线(OC门输出型)。编码器的电源可以是外接电源,也可直接使用PLC的DC24V电源。电源-端要与编码器的COM端连接,+与编码器的电源端连接。编码器的COM端与PLC输入COM端连接,A、B、Z两相脉冲输出线直接与PLC的输入端连接,A、B为相差90度的脉冲,Z相信号在编码器旋转一圈只有一个脉冲,通常用来做零点的依据,连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线,使用时要将屏蔽线接地,提高抗干扰性。
       上海开地电子是专业生产旋转编码器十余年,编码器国家行业标准制定单位,开地编码器品类全,可根据客户需求来定制脉冲及尺寸.开地电子研发的生产的磁电编码器是一款性价比高的旋转编码器,磁电编码器性能不易受尘埃和结露的影响;其结构简单紧凑,无触点、长寿命、耐高低温、抗振动、响应速度快,成本较低。找旋转编码器厂家就找上海开地电子。
